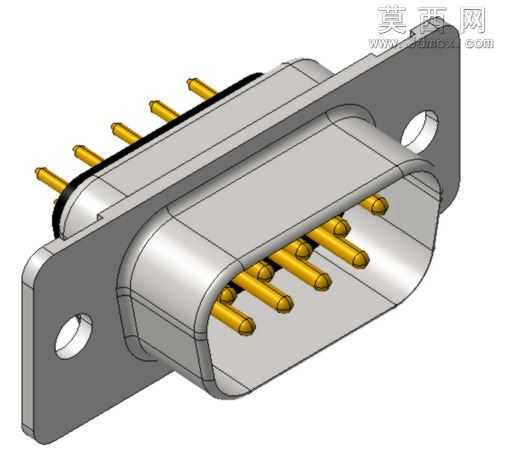

DB9公头串口连接器三维结构设计

本作品为DB9公头串口连接器的三维参数化设计模型，建模过程严格遵循D-sub系列连接器的通用工业尺寸规范，完整还原了该款经典通讯接插件的全部结构细节。建模阶段首先绘制金属安装法兰的基准草图，精准定位两侧用于螺丝固定的安装孔位，通过拉伸、倒角命令生成带圆角过渡的法兰基体，保证安装面的平面度与孔位同轴度符合实际装配要求。随后构建连接器的金属屏蔽外壳，通过扫掠、抽壳命令形成包裹插针的腔体结构，外壳与法兰的衔接处做了圆弧过渡处理，还原真实冲压成型的工艺特征，避免尖锐棱角的设计误差。插针部分按照9针公头的标准排布规则，以两排错落布局的方式完成建模，每根插针的接触端做了圆头导角处理，插针根部与绝缘基座的配合位置设计了定位凸台，还原插针与塑胶基座的压合装配结构。绝缘基座部分采用耐高温工程塑料的材质设定，建模时预留了每根插针的安装孔位，基座与金属外壳的卡扣配合结构也做了完整还原，保证虚拟装配时各部件无干涉。渲染阶段为金属外壳与法兰赋予哑光镀镍金属材质，调整反射粗糙度模拟真实冲压件的表面质感，插针部分赋予亮面镀金材质，突出接触端的导电属性，绝缘基座赋予黑色哑光塑胶材质，通过材质区分清晰展现各部件的功能分区。设计过程中充分考量该连接器的实际使用场景，安装法兰的厚度、外壳的腔体深度、插针的伸出长度均参考行业通用规格，模型可直接用于电子设备的接口布局设计、装配干涉校验，也可作为接插件类产品建模的参考范例，帮助设计者快速掌握D-sub类连接器的结构设计逻辑与建模技巧。
