DB50型混装大电流电连接器结构设计

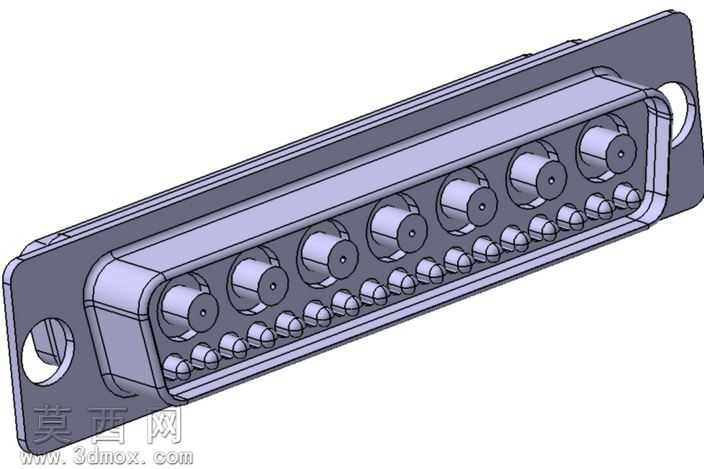

本模型为DB50型混装电连接器，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循电连接器行业通用尺寸规范，对壳体、接触件、安装法兰等核心结构进行1:1比例还原。建模初始阶段先绘制连接器主体截面草图，通过拉伸特征构建金属安装壳体的基础轮廓，对壳体两端的安装固定孔进行切除拉伸处理，同时对壳体边缘做倒圆角工艺处理，还原实际产品的冲压成型边角特征，避免尖锐棱角带来的装配划伤风险。接触件部分采用大小针混装布局，建模时区分大电流接触件与信号接触件的尺寸差异，大直径接触件按照载流需求设计更大的插合直径，小直径信号接触件排布在大接触件侧边，通过线性阵列特征完成多组接触件的等距排布，保证每一个接触件的安装孔位同轴度符合插合公差要求，避免出现插合偏斜、接触不良的问题。模型外观采用半透明线框结合实体着色的渲染方式，清晰展示内部接触件的排布逻辑与壳体的壁厚结构，材质设置上区分金属壳体与接触件的金属质感，壳体采用哑光镀锌金属材质，接触件采用亮面铜合金镀金材质，通过材质差异直观区分不同功能部件。设计过程中重点考量连接器的安装适配性，两端的安装耳预留标准固定孔位，可适配常规面板安装的螺丝固定需求，壳体的插合端面做导向斜角设计，方便公母头对插时的导向定位，减少插合过程中的对位难度。整体建模过程中对每一个特征的尺寸进行参数化约束，可根据实际载流需求、安装场景调整接触件数量、壳体长度、安装孔间距等参数，为后续的结构改型、装配验证提供可编辑的三维基础，模型完整还原了该类混装电连接器的典型结构特征，可用于电子设备连接方案的装配验证、结构展示以及相关连接件的设计参考。
