带剔除机构的输送式金属检测设备结构

　　这套带自动剔除功能的输送式金属检测结构，目前在食品加工、日化生产、医药包装、橡塑制品成型等连续产线中应用极广，核心作用是在物料连续输送过程中，精准识别混入产品内部或附着在包装表面的铁、铜、不锈钢等各类金属异物，避免带金属杂质的产品流入下道工序或终端市场，既能够保护下游的高速切刀、注塑螺杆、压延辊等精密加工设备不被硬质金属磕碰损坏，也能帮助生产企业规避异物投诉带来的合规风险与品牌损失。

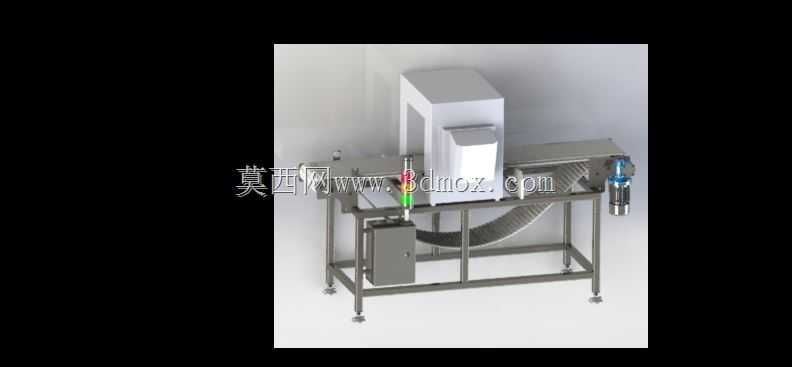

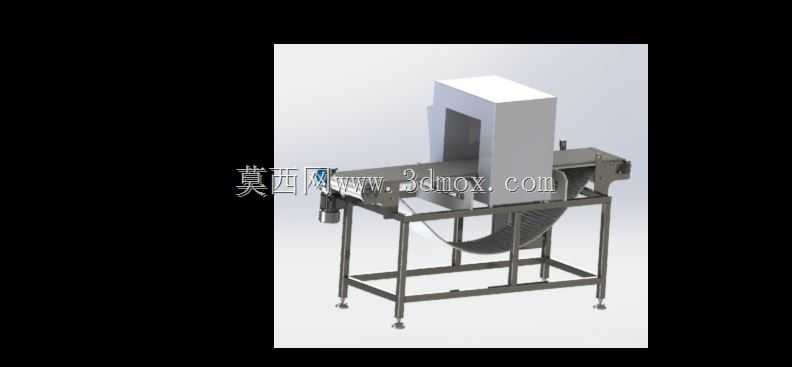

　　从结构设计逻辑来看，整套设备采用模块化分体设计思路，主要分为检测探头主机、皮带输送机构、自动剔除单元、机架支撑总成、电气控制箱体五个核心部分，各模块之间通过标准紧固件连接，既方便生产环节的分模块组装调试，也便于后期使用过程中的部件维护更换。检测探头采用框式贯通结构，是整套设备的核心功能单元，内部集成了平衡式电磁感应线圈组，设计时充分考虑了不同金属的检测灵敏度差异，对铁磁性金属的检测阈值更低，对非铁磁性的高纯度不锈钢、铜、铝等金属也能通过调整线圈参数实现稳定识别，探头的贯通通道尺寸直接决定了可通过的产品最大外形，建模时预留了足够的安装调节余量，可根据实际产线的产品规格调整探头的安装高度，适配不同高度的盒装、袋装、散料输送场景。

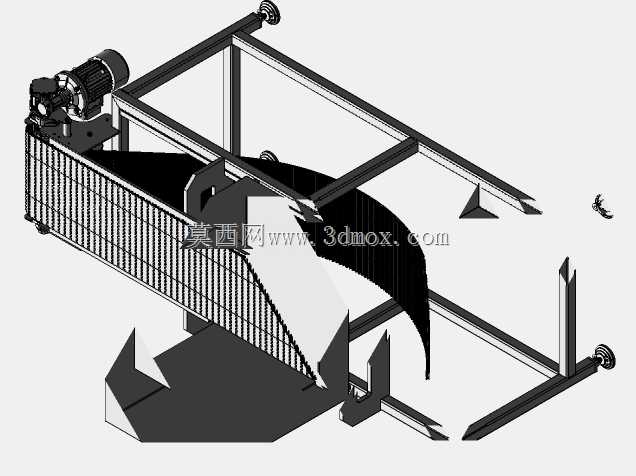

　　输送机构采用平皮带输送结构，皮带选用非金属无金属添加的食品级PU材质，避免皮带自身材质干扰检测探头的磁场平衡，驱动端采用侧装式减速电机直连驱动辊，从动端设置张紧调节结构，可快速调整皮带张紧度避免运行打滑，输送面的高度设计充分考虑了现有产线的对接通用性，可直接与前端的包装机出料端、后端的重量分选机、装箱机输送线无缝对接，不需要额外做高度转接。机架采用不锈钢方管焊接成型，底部配置可调式支撑脚杯，既可以调节整机水平度，也能适配车间地面不平整的安装场景，脚杯的调节行程预留了足够范围，可在一定范围内调整整机输送面高度，适配不同高度的对接产线。

　　自动剔除单元采用摆臂式剔除结构，安装在检测探头的出料侧，当探头检测到金属异物时，会输出触发信号给剔除机构的驱动元件，摆臂快速动作将不合格产品从输送线侧面推入不合格品收集槽，剔除动作的响应延迟经过精准匹配，刚好对应产品从探头位置移动到剔除工位的输送时间，不会出现误剔、漏剔的情况，剔除机构的安装位置预留了横向调节空间，可根据产品的尺寸大小调整摆臂的作用范围，避免对正常通行的合格产品造成干扰。电气控制箱体集成在机架侧方，内部预留了PLC、信号处理模块、接线端子排的安装空间，箱体防护等级满足车间常规生产的防尘防水要求，操作面板设置在探头主机的正面，方便操作人员实时查看检测状态、调整灵敏度参数。

　　建模过程中对各部件的安装边界做了充分校验，比如探头下方的输送托板采用非金属材质，避免金属材质进入探头检测范围造成误报警；各运动部件之间预留了足够的安全间隙，皮带运行时不会与探头框架、机架发生摩擦；剔除机构的动作行程做了限位设计，避免摆臂过位造成结构损坏。整套结构的外形尺寸经过优化，在满足检测通道尺寸、剔除行程要求的前提下，尽可能压缩设备的占地面积，方便在空间有限的生产车间内布局安装，设备的总重量经过合理分配，底部支撑点的受力均匀，不需要额外做地面预埋固定，直接放置在平整车间地面即可稳定运行。

　　在实际选型应用中，这类结构可根据产线的输送速度调整皮带的运行线速度，最高可适配每分钟60米的高速输送线，检测灵敏度可根据产品的自身特性做针对性调整，比如针对含金属镀层包装的产品，可通过参数调整屏蔽包装本身的金属信号，只识别混入的额外金属异物，避免误报警影响产线正常运行。结构设计时也充分考虑了清洁需求，输送皮带可快速拆卸，机架表面做抛光处理无卫生死角，满足食品、医药行业的清洁生产要求，可直接用于高卫生等级的生产场景。
