周边模板钢叉头支柱U头支撑构件

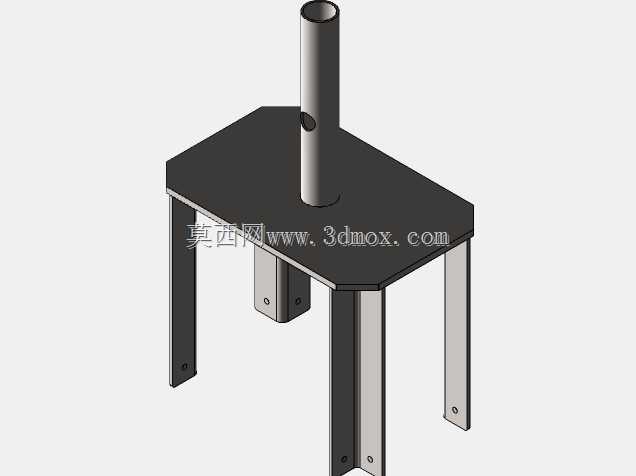

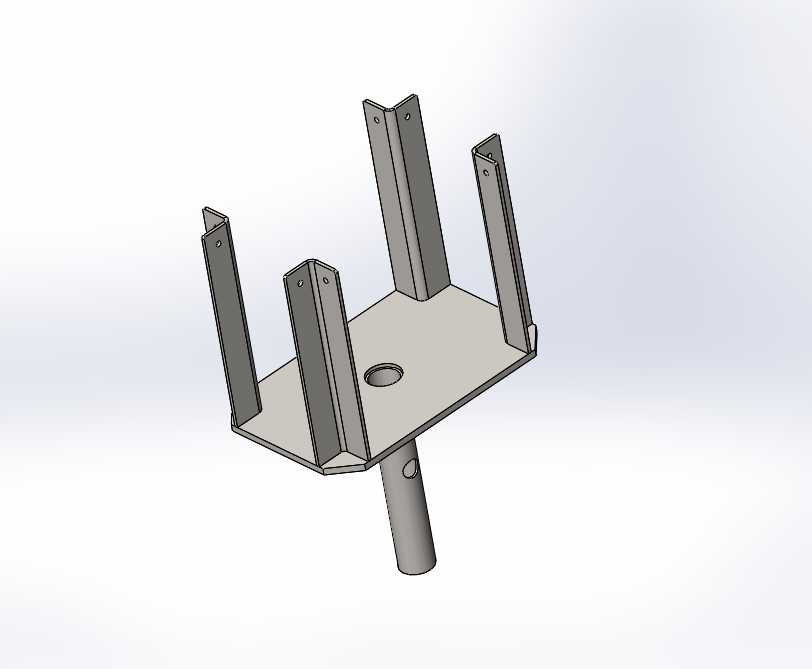

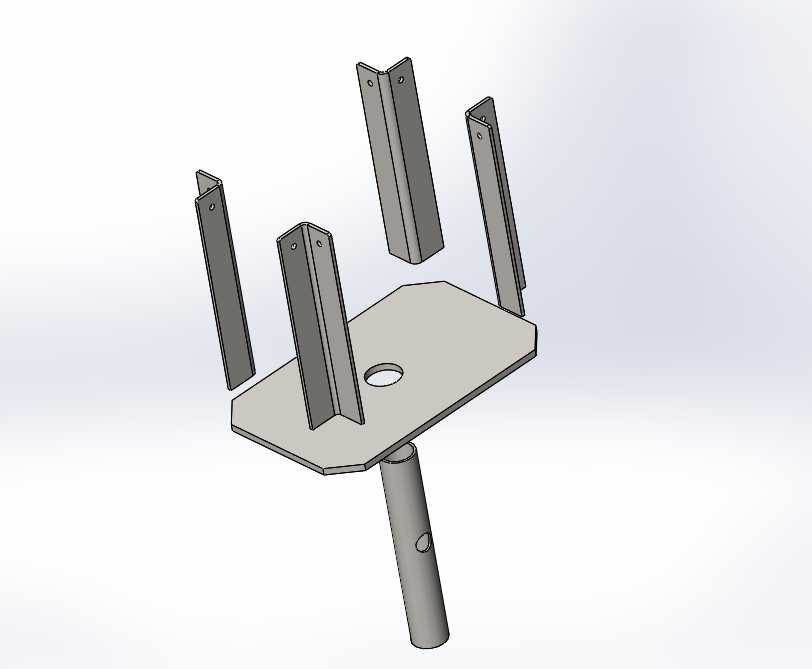

　　该支撑构件主要应用于工业生产现场的周边模板定位支撑场景，常见于流水线旁工装架、工位物料承托支架、轻型作业平台的立柱连接部位，作为竖向支柱与上部承托结构的过渡连接部件使用，能够将竖向支撑杆的承载力均匀传递到上部的多向连接支臂上，避免局部应力集中导致的结构变形。从实际使用场景来看，这类构件多搭配圆形金属立柱使用，下部的圆柱段可直接插入标准规格的圆管立柱内，通过侧壁的销孔穿入圆柱销完成轴向定位，不需要额外焊接固定，拆装调整十分便捷，适合需要频繁调整工位布局的柔性生产线使用。上部的方形承托板作为主要的承载基面，板面上预留的通孔可用于穿装螺栓固定上部的模板或者载物平板，四个方向伸出的立式支臂，每个支臂上都预留了两个安装孔，

　　可根据实际安装需求选择对应方向的支臂连接侧向的连接杆件，实现多方向的框架拼接，不需要额外加工转接角件，能够大幅缩短工装架的组装周期。设计过程中优先考虑了安装适配性，下部圆柱段的外径与常用的薄壁圆管立柱内径做了间隙配合设计，插入后不会出现明显晃量，同时圆柱段的插入深度做了合理控制，既保证足够的连接强度，又不会因为插入过深导致装配困难。方形承托板的厚度经过受力核算，在承受常规工位载物荷载时不会出现板面下凹变形，四个立式支臂与承托板的连接位置做了折弯加强处理，避免支臂承受侧向拉力时出现焊缝开裂或者根部断裂的问题，支臂上的安装孔采用长圆孔与圆孔搭配的设计，能够补偿一定的安装对位误差，降低现场装配的精度要求。从安装边界来看，

　　该构件整体外轮廓尺寸紧凑，四个支臂向外伸出的长度控制在合理范围，组装成框架后不会占用过多的工位周边空间，下部圆柱段的长度满足插入立柱后的定位要求，不会因为插入长度不足导致立柱连接失稳。实际使用中，这类构件可根据现场需求搭配不同长度的圆管立柱，组合成不同高度的支撑结构，既可以用于生产现场的模板定位支撑，也可以作为轻型物料架的立柱连接头使用，甚至在一些非标自动化设备的外围防护框架搭建中也能适用。构件的所有棱边都做了倒角处理，避免装配过程中划伤操作人员，外露的安装孔都做了去毛刺处理，螺栓穿装时不会出现卡滞问题。在结构受力层面，四个支臂对称分布在承托板的四个角部位置，当上部承载重物时，荷载能够通过承托板均匀分散到四个支臂以及下部的立柱上，

　　不会出现单侧受力过大的情况，支臂的截面采用槽型折弯结构，相比平板支臂具备更高的抗侧弯能力，即使在支臂上挂载小型工具盒或者物料盒，也不会出现支臂变形下垂的问题。承托板中心预留的通孔，既可以作为穿线孔用于布设工位的气动管路或者控制线缆，也可以作为定位孔配合定位销实现上部模板的快速对位，不需要额外在板面上加工开孔。这类构件在设计时没有采用复杂的曲面结构，所有结构都可以通过常规的钣金折弯、冲压、焊接工艺完成加工，加工成本较低，适合批量生产应用，同时常规的表面喷塑或者镀锌处理就可以满足车间现场的防锈防腐蚀要求，不需要做特殊的表面处理。在三维建模过程中，所有的安装孔位、折弯半径、配合尺寸都按照实际加工公差做了预留，模型可直接用于工程出图或者加工编程，不需要额外做尺寸修正，不同安装方向的支臂采用参数化设计，可根据实际使用需求调整支臂的长度或者安装孔的间距，快速衍生出适配不同规格立柱的同系列构件。
