双层立式金属置物承载架结构设计

　　在工业生产车间的工位旁、检测实验室的仪器侧边、仓储区域的零散物料存放区，这类立式双层金属架是十分常见的承载构件，很多场景下它会被用来放置传感器配套的校准模块、小型检测辅具、工位常用的工装配件，也可在洁净车间内用来放置待周转的轻型加工件，相比塑料置物架，金属材质的架体抗形变能力更强，即便在有少量切削液飞溅、环境温湿度波动较大的生产场景中，也不会出现材质老化脆裂的问题。

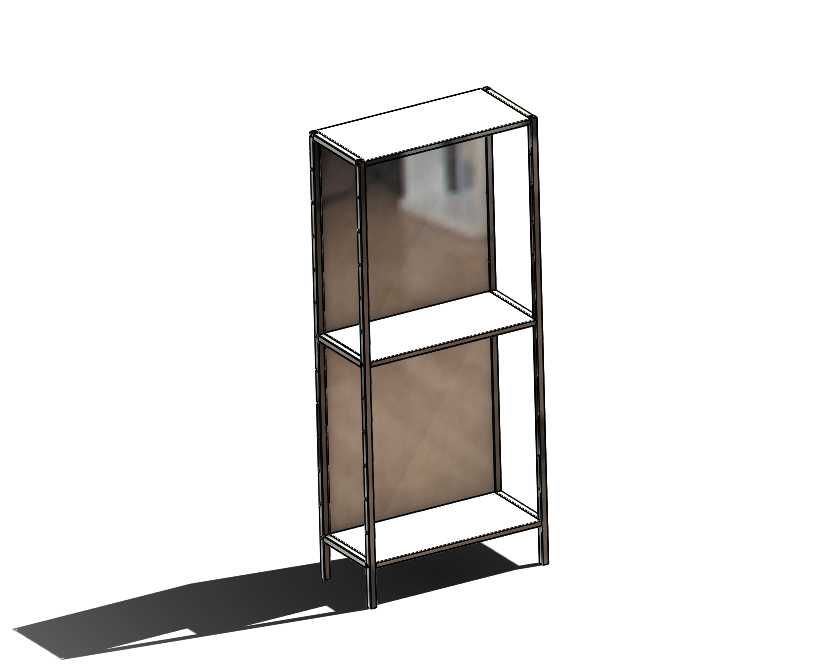

　　从实际使用的需求出发，这款架体在设计时首先明确了安装边界的尺寸约束，整体长度控制在860毫米，宽度为400毫米，总高度做到2000毫米，这个尺寸比例刚好适配大多数工业场景的侧边预留空间，不会占用过多的通行通道宽度，同时2米的总高度符合成年人站立操作的取放高度上限，不需要借助登高梯就可以拿到最上层放置的物品，400毫米的进深也避免了架体过深导致内侧物品取放困难的问题，日常存放的小型仪器盒、物料盒都可以轻松推入拉出。

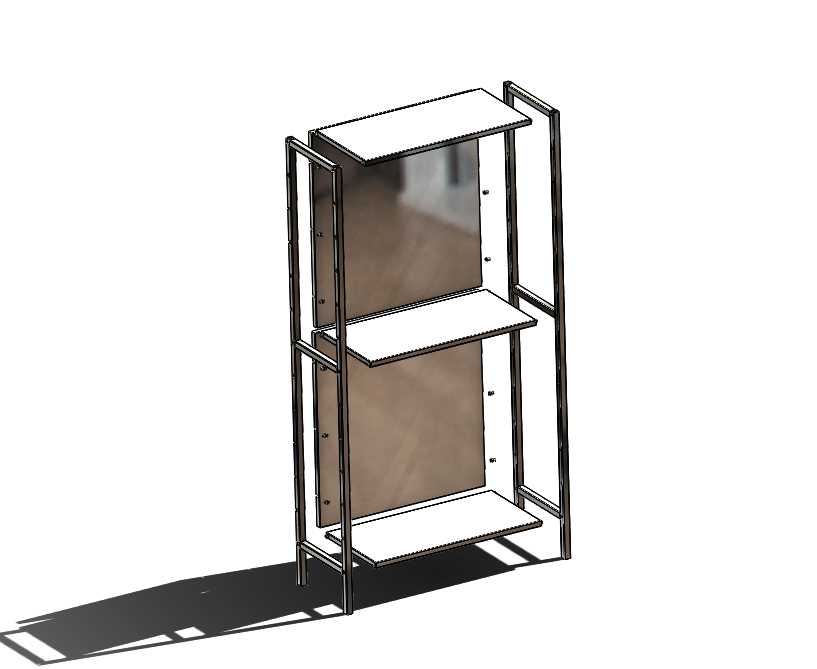

　　结构设计上采用了框架式的受力逻辑，四根竖向的金属型材作为主要的承力立柱，沿着高度方向设置两层水平置物层板，层板与立柱之间采用刚性连接，保证层板放置重物时不会出现下坠变形，架体的后侧设置了整面的挡板，一方面可以防止放置在架上的小件物品从后侧滑落，另一方面也能提升整个框架的抗扭刚度，避免架体受到侧向推力时出现平行四边形形变，提升整体结构的稳定性。底部的框架做了平齐的支撑脚设计，不需要额外安装可调脚杯就可以平稳放置在平整的水泥地面、环氧地坪上，如果有固定需求，也可以在底部框架上打孔，通过膨胀螺栓与地面做刚性连接，适配有抗震要求的安装场景。

　　在功能特性上，两层置物空间做了等高度的分隔，每层的净空高度足够放置常规尺寸的仪器包装箱、物料周转盒，不会出现层间距过小导致较高物品无法放入的问题，金属材质的表面做了防锈处理，日常清洁时可以直接用湿抹布擦拭表面的灰尘、污渍，不会出现生锈掉漆的情况，框架的边角都做了圆弧过渡处理，避免人员过往时被尖锐边角磕碰划伤，符合工业场景的安全设计要求。

　　实际选型使用时，需要提前确认放置区域的地面平整度，若地面存在坡度，可以在支撑脚下方加装垫片调整架体的水平度，避免长期偏载导致层板变形；放置物品时建议遵循下重上轻的原则，重量较大的物件放在下层置物板，降低整个架体的重心，进一步提升放置的稳定性，上层可以放置重量较轻、取用频率更高的物件，提升日常使用的便利性。这类金属架的结构没有多余的复杂构件，生产加工时可以直接通过型材切割、焊接、表面处理的工序完成制作，加工成本较低，同时结构的可靠性强，长期使用不需要频繁的维护检修，适合在各类工业生产、检测、仓储场景中作为轻型承载置物构件使用。
