摆线钢球减速传动结构三维建模

　　在精密传动领域，小回差、高传动效率的减速结构一直是仪器仪表、精密伺服系统选型时的核心关注方向，摆线钢球减速结构正是针对这类需求开发的无啮合间隙传动方案，区别于传统齿轮摆线减速器依靠齿面啮合传递扭矩的形式，该结构以钢球作为中间传动介质，从根源上降低了传动回差，同时减少了啮合摩擦带来的效率损耗与运行噪音。从实际应用场景来看，这类减速结构常被用在精密检测仪器的进给驱动、小型伺服转台的传动链路、工业传感器的角度调节机构中，这类场景普遍对传动精度、运行平稳性有较高要求，传统齿轮减速器存在的回程间隙会直接影响检测数据准确性与调节定位精度，而摆线钢球结构通过钢球与摆线槽的紧密配合，可将回程间隙控制在极小范围内，满足精密场景的使用需求。

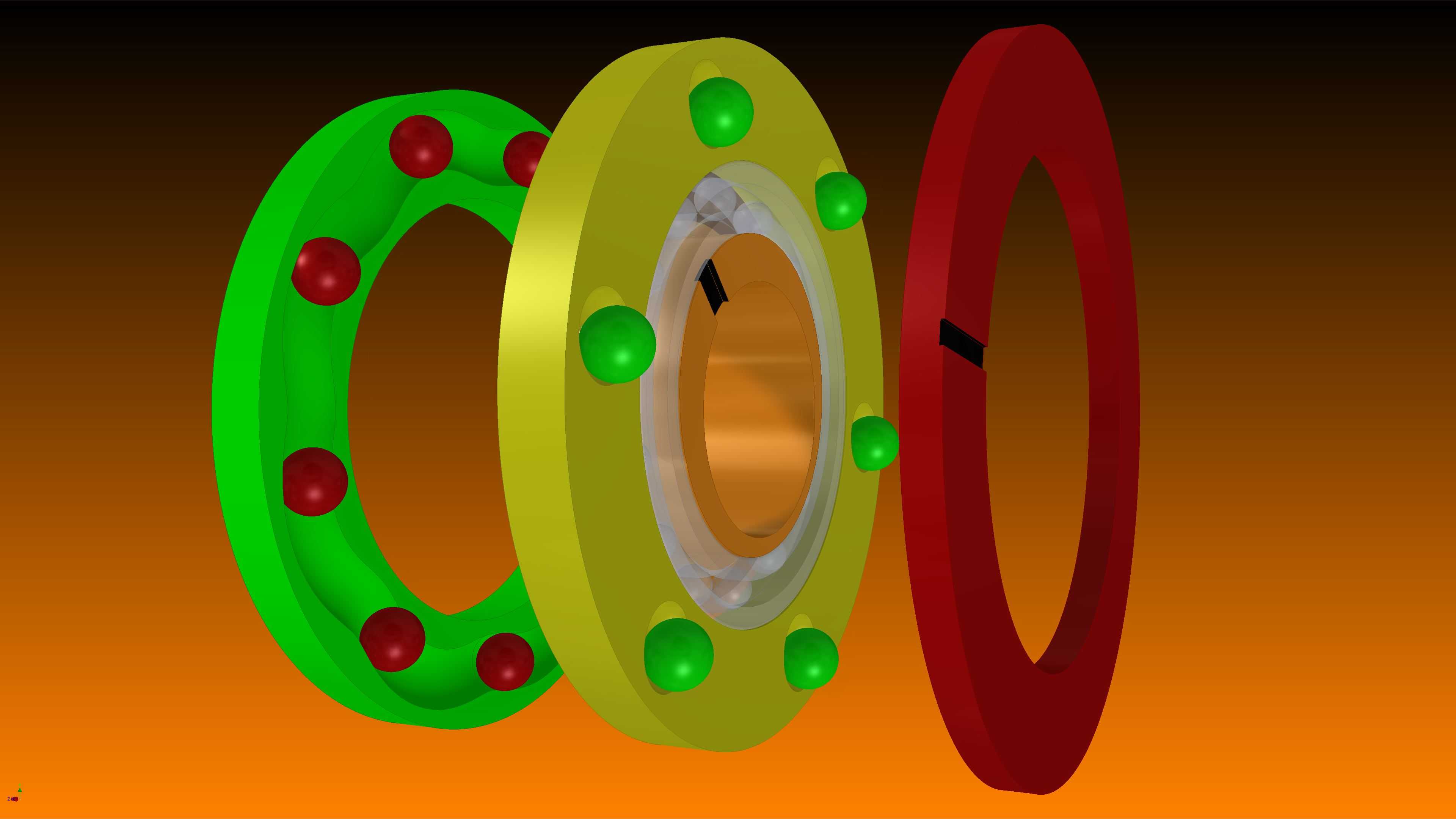

　　从结构功能特性来看，该减速结构主要由三个核心盘类部件与两组钢球组成，输入端的偏心套带动中间盘做偏心摆动，中间盘与固定端盘、输出端盘上分别加工有对应曲率的摆线滚道，两组钢球分别嵌装在两组滚道之间，当中间盘随输入轴做偏心运动时，钢球会沿着摆线槽做循环滚动，将偏心摆动转化为输出端盘的定轴转动，以此实现减速比的传递。相比传统摆线针轮减速器，该结构取消了针齿、针齿壳等部件，整体轴向尺寸更紧凑，同时钢球与滚道的接触为点接触滚动形式，传动过程中滑动摩擦占比极低，长期运行的磨损量更小，传动效率可维持在较高水平，且运行过程中无明显的啮合冲击，噪音表现远优于同减速比的齿轮减速结构。

　　从设计思路层面拆解该结构，首先需要根据目标减速比确定摆线槽的波数差，固定端盘与输出端盘的摆线波数差值直接决定了整机的减速比，设计时需要结合输入转速、输出扭矩需求匹配对应的波数参数，同时要核算钢球直径与滚道曲率的匹配关系，滚道曲率需要略大于钢球半径，保证钢球在滚道内可顺畅滚动，同时避免间隙过大导致的传动回差超标。偏心套的偏心距是另一个核心设计参数，偏心距过大会导致钢球在滚道内的滑动量增加，加剧磨损，偏心距过小则会导致钢球与滚道的接触应力过大，降低结构的承载能力，设计时需要结合钢球材料的接触疲劳强度、目标额定输出扭矩做平衡核算。此外，三组盘类零件的同轴度公差、滚道的形位公差都需要做严格控制，安装时需要保证固定端盘与壳体的定位精度，输出端盘与输出轴的连接同轴度，否则会导致钢球受力不均，出现局部磨损加剧、传动卡滞的问题。

　　从安装边界与外形尺寸来看，该结构为盘式轴向布局，整体外形为同轴圆盘结构，径向尺寸根据传递扭矩的不同可做系列化调整，轴向尺寸远小于同功率的行星齿轮减速器与摆线针轮减速器，非常适合安装空间轴向受限的精密设备场景。安装时输入端可直接与伺服电机、步进电机的输出轴通过联轴器连接，固定端盘通过端面的安装孔与设备壳体固定，输出端盘可通过端面的连接孔直接与负载转盘、调节机构连接，无需额外的输出轴转接结构，可进一步压缩整体传动链路的轴向尺寸。需要注意的是，该结构依靠钢球与滚道的接触传递扭矩，安装时需要严格控制输入轴的径向跳动量，避免偏心运动叠加额外的径向载荷导致钢球受力超出设计阈值，同时装配时需要在滚道与钢球表面涂抹适配的润滑脂，利用润滑脂的阻尼作用降低钢球滚动时的振动，同时减少接触表面的磨损，延长结构的使用寿命。在选型适配时，需要根据负载的额定扭矩、峰值扭矩、输入转速匹配对应规格的钢球直径与盘体尺寸，避免小规格结构长期过载运行导致钢球表面出现点蚀、滚道压痕等失效问题。
