传动比2.5同轴式减速箱结构设计

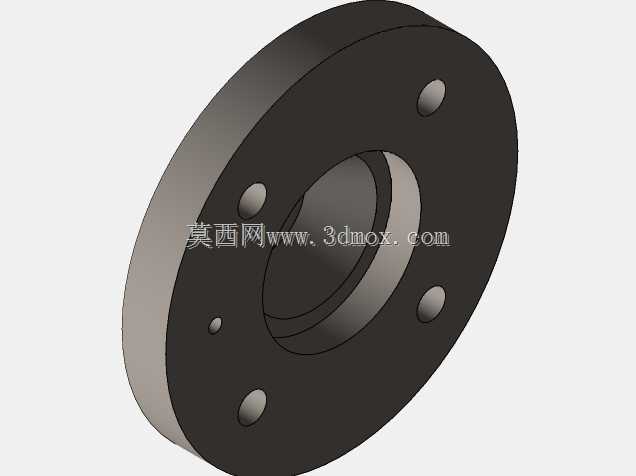

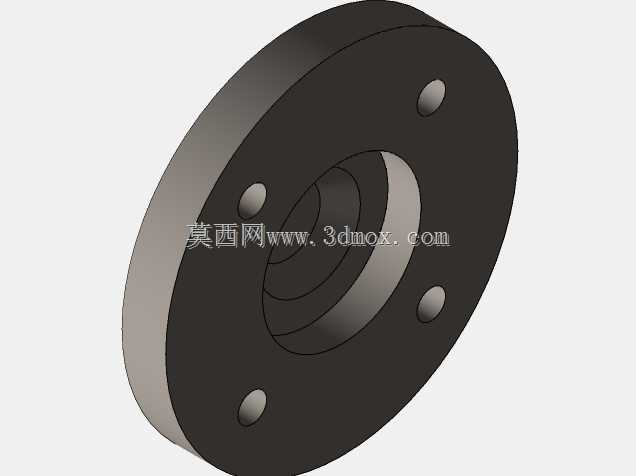

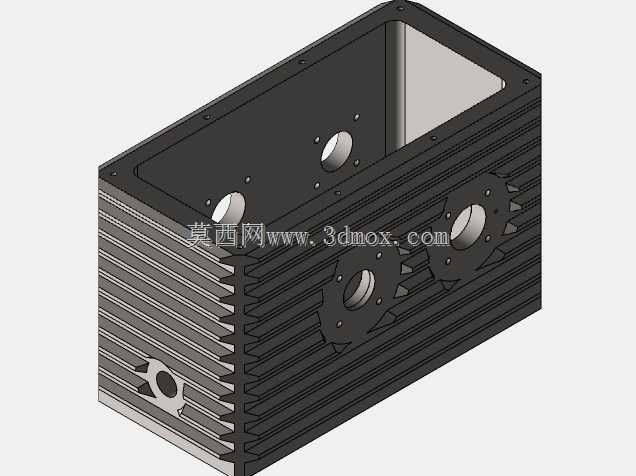

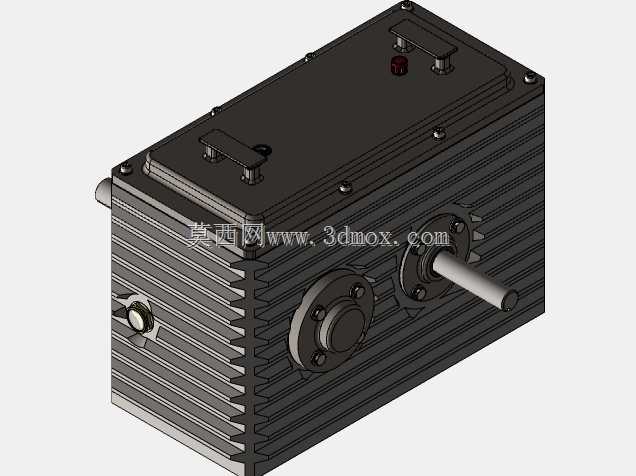

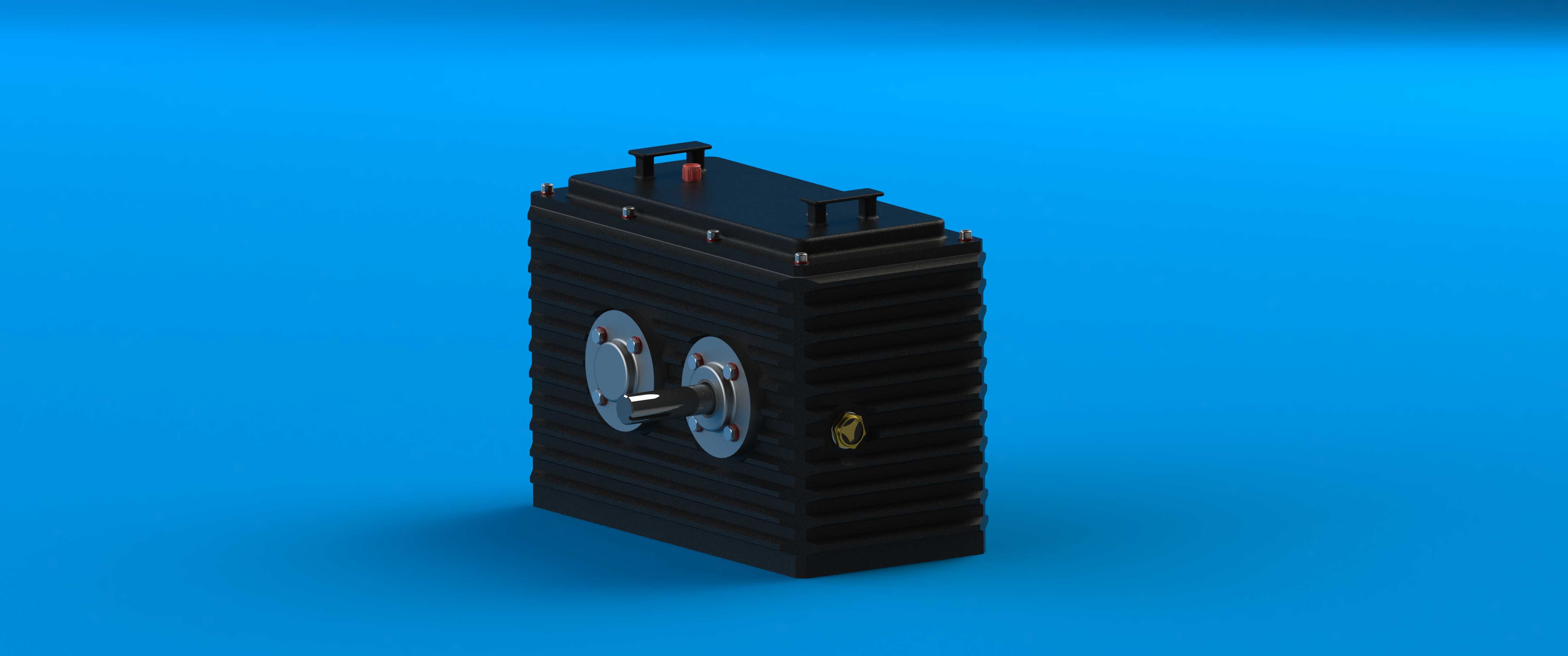

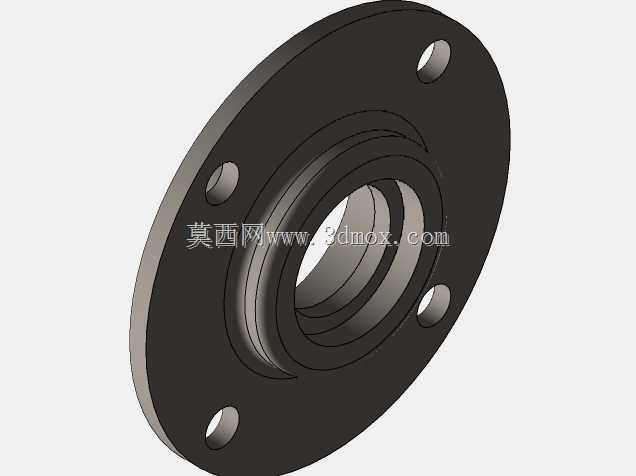

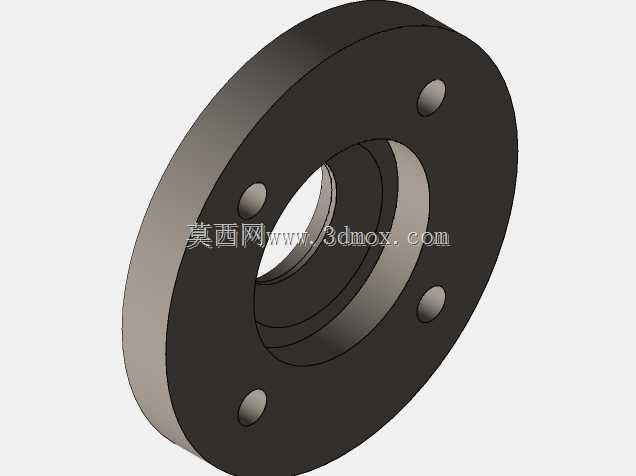

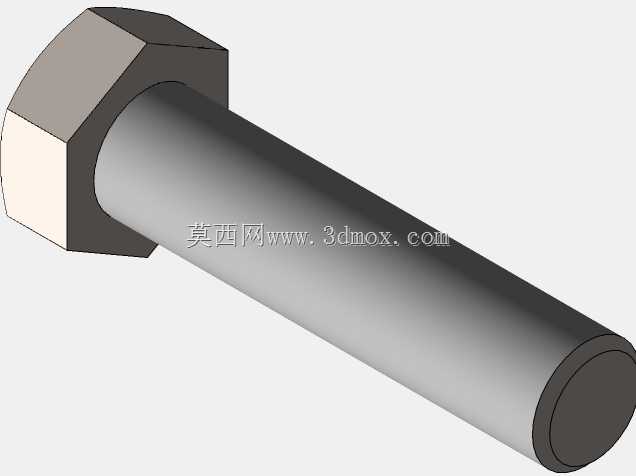

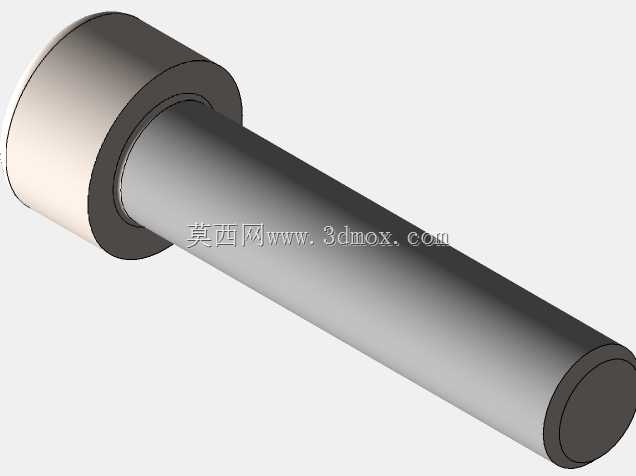

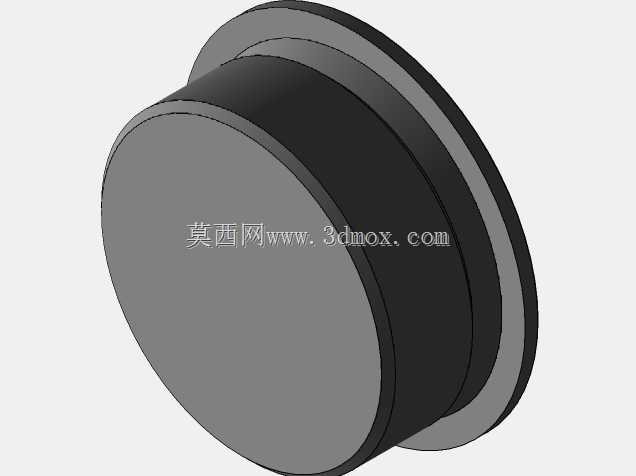

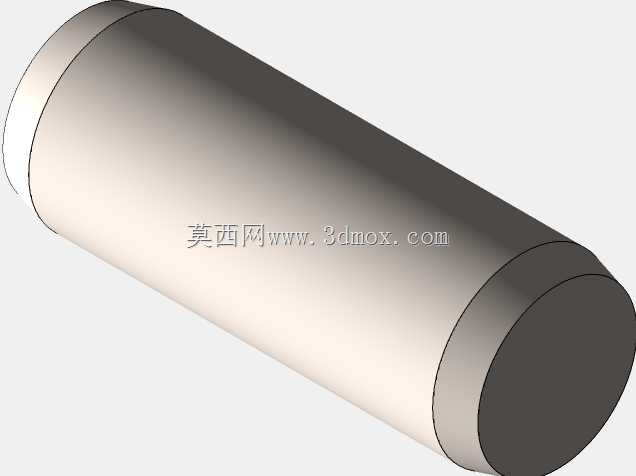

　　这款传动比2.5的减速箱，在中小功率动力传输场景里适配性极强，常见于轻工输送线、小型自动化专机、包装设备的进给单元这类对输出转速、扭矩有明确匹配要求的工位，核心作用是把原动机输出的高转速低扭矩动力，按照固定传动比转换为低转速高扭矩的输出动力，匹配执行端的负载运行需求，避免原动机直接带载出现扭矩不足、转速超标的问题。从结构设计逻辑来看，这款减速箱采用平行轴双齿轮啮合的传动布局，输入轴与输出轴的轴伸端都配置了带安装法兰的端盖结构，安装时可以直接通过法兰止口定位对接动力端与负载端，不需要额外加工复杂的定位基座，能有效缩减设备传动单元的装配工时。箱体采用整体式铸铁材质的肋条结构设计，外壁的竖向肋条不是装饰性结构，一方面是提升箱体整体刚性，

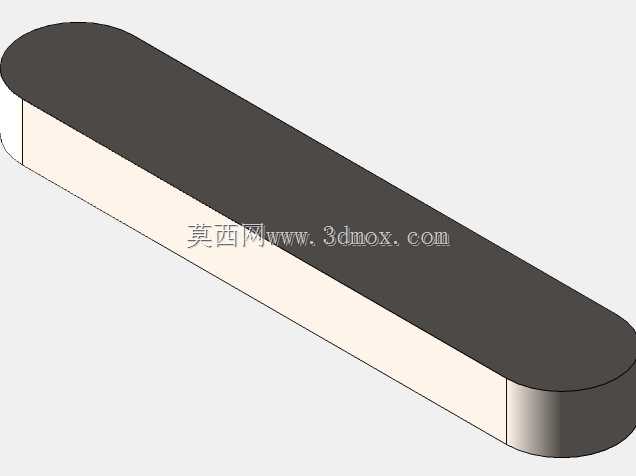

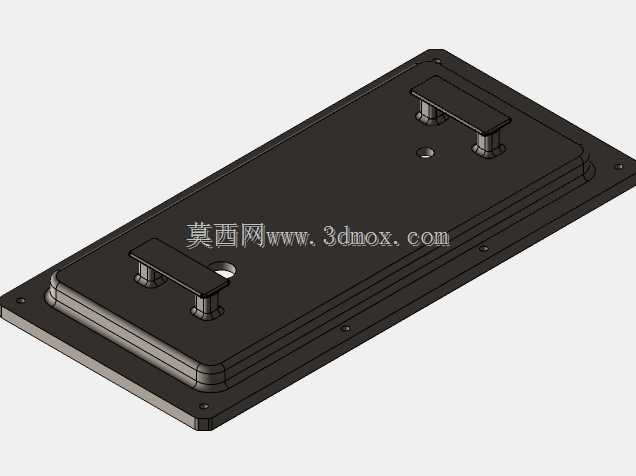

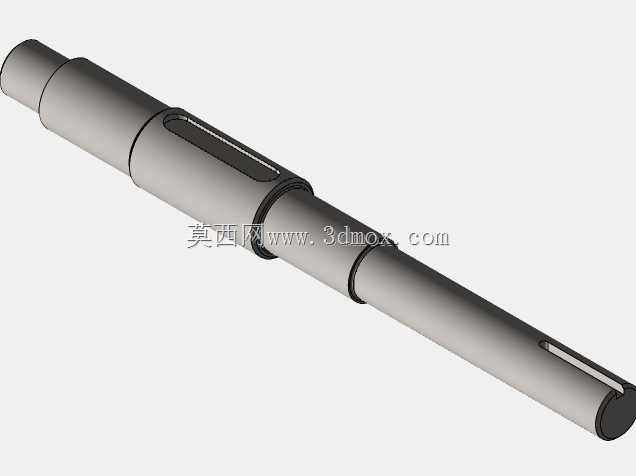

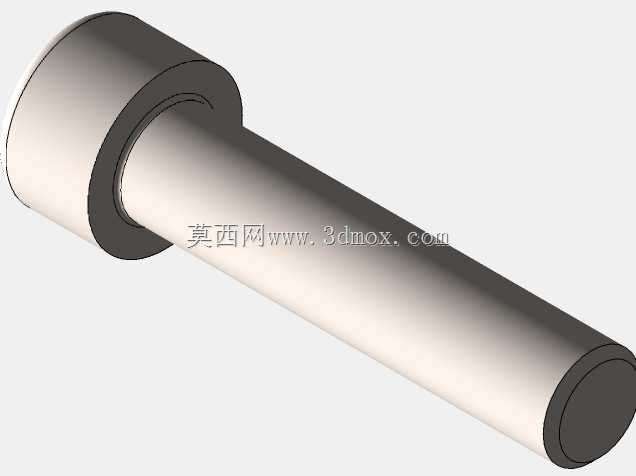

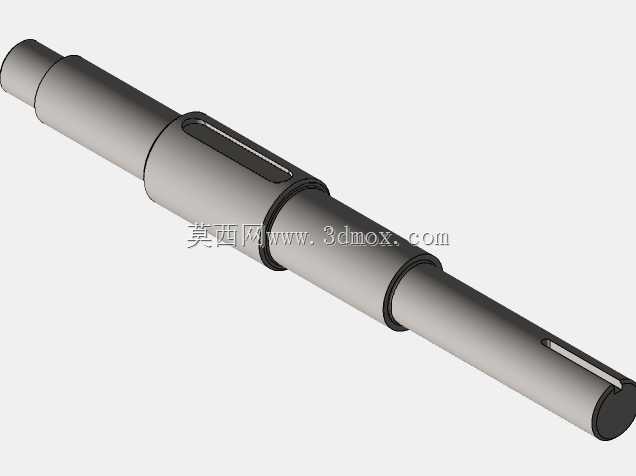

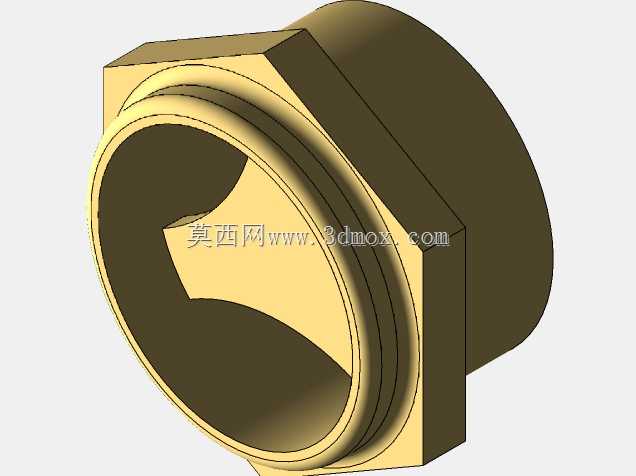

　　避免齿轮啮合时的径向力导致箱体变形，影响齿轮啮合精度，另一方面是增大箱体散热面积，齿轮啮合搅动润滑油产生的热量可以通过肋条快速散发到空气中，不需要额外配置散热辅件就能满足连续8小时运行的热平衡要求。从安装边界来看，箱体顶部预留了两个吊装用的把手结构，方便车间装配时的吊装转运，不需要额外焊接吊耳，避免焊接应力导致箱体变形；箱体侧面预留了油位观察与油塞安装位，日常维护时可以直接观察润滑油液位，不需要拆开箱盖就能完成换油操作。输入轴与输出轴的轴伸都采用标准平键连接结构，键槽尺寸符合通用传动件的配合公差，选型时不需要额外定制联轴器等连接配件，直接采购标准件就能完成装配。齿轮参数匹配上，这款减速箱的传动比设定为2.5，属于小减速比的传动单元，

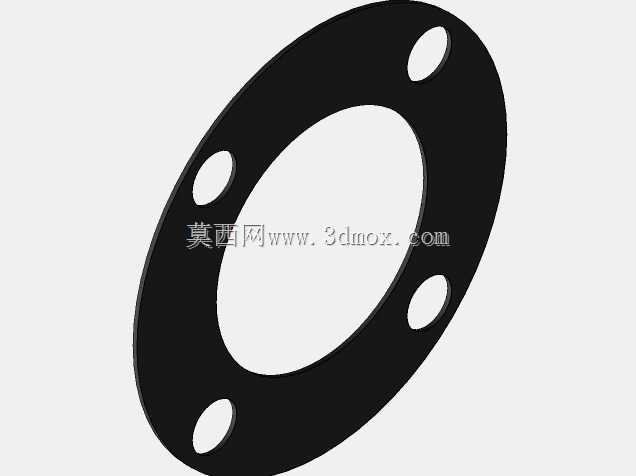

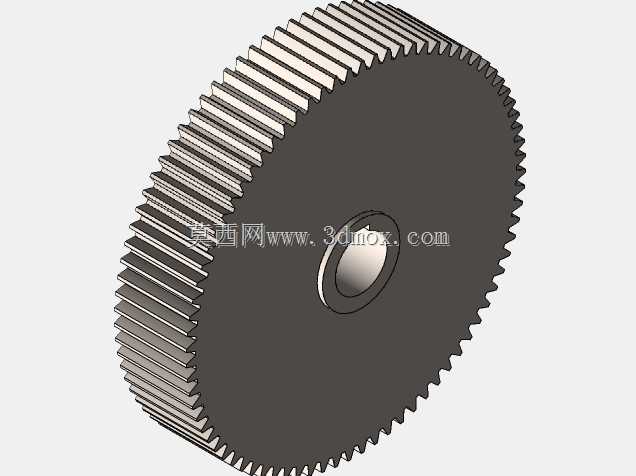

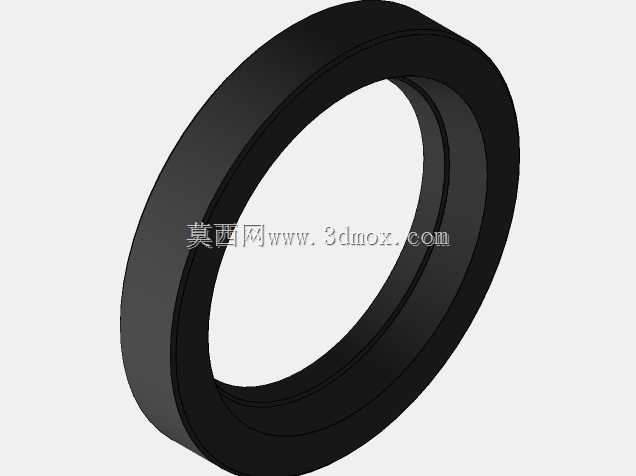

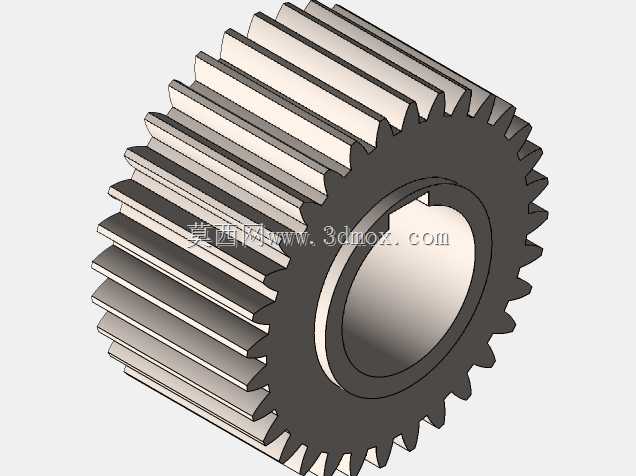

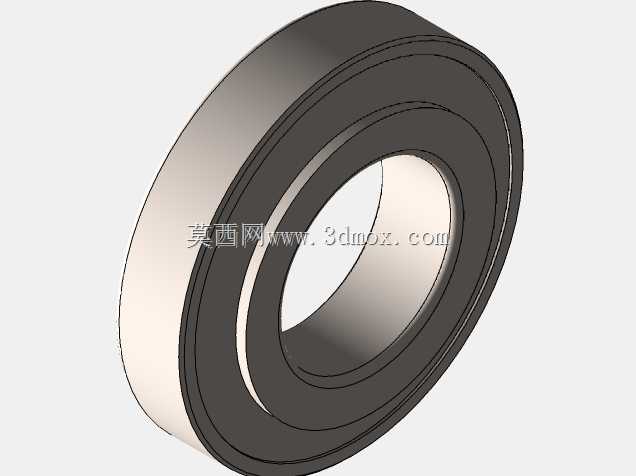

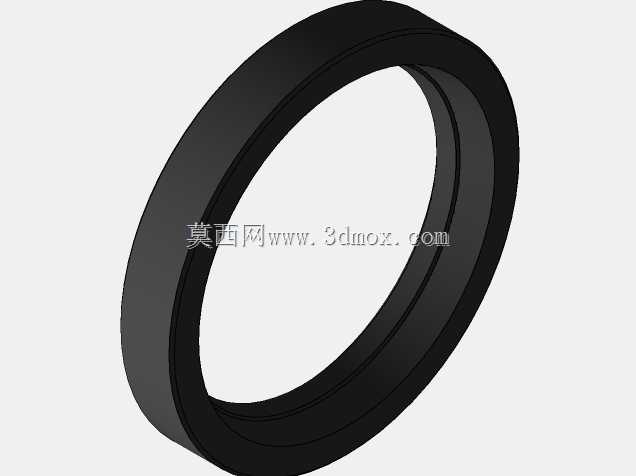

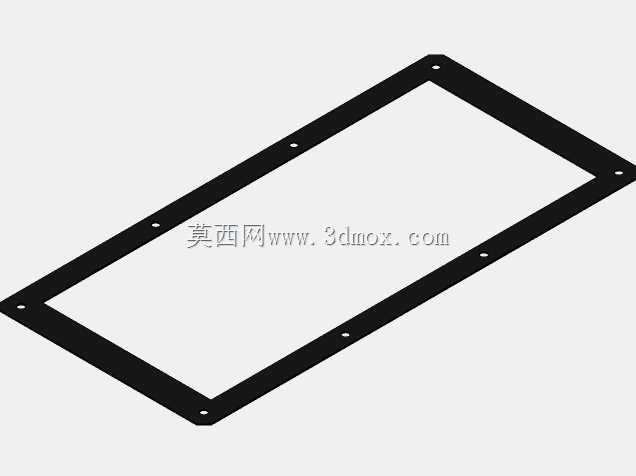

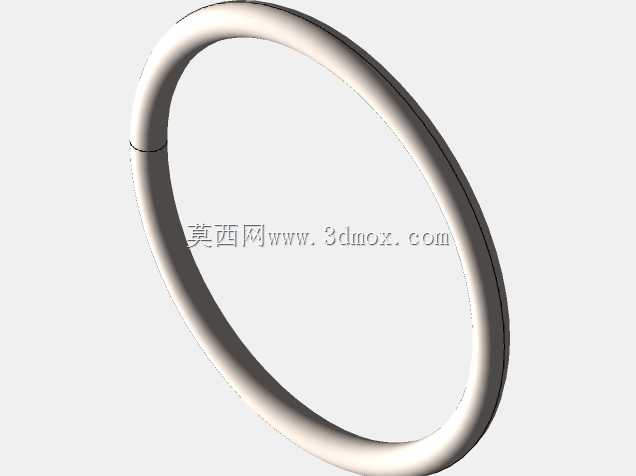

　　适合原动机转速与负载端转速差值不大的场景，比如输送线的驱动辊、小型工装的旋转工位，齿轮采用斜齿啮合设计，相比直齿齿轮啮合重合度更高，传动过程中的冲击更小，运行噪音更低，适合对车间噪音有要求的装配车间使用。轴承配置上，输入输出轴都采用深沟球轴承搭配推力轴承的组合结构，既能承受齿轮啮合产生的径向力，也能承受轴系运转时产生的轴向窜动力，保证轴系的回转精度，延长轴承使用寿命。箱体的剖分面采用精密铣削加工，装配时涂覆密封胶即可满足密封要求，不需要额外加装密封垫，避免长期运行后密封垫老化出现渗油问题。输出端的轴封采用双唇口骨架油封，能有效阻挡箱体内的润滑油渗漏，同时阻挡外部的粉尘、切削液进入箱体内部，污染润滑油导致齿轮磨损加剧。

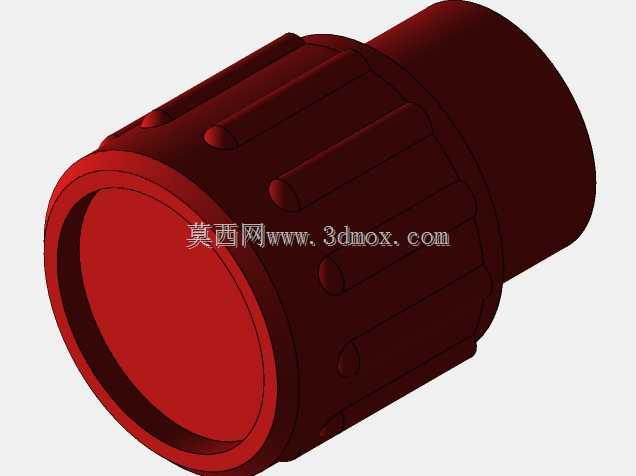

　　在实际选型应用中，这款减速箱可以直接匹配0.75kW到2.2kW的四级异步电机或者同功率段的伺服电机，输出转速可以根据输入转速直接换算，不需要额外配置变速机构，能大幅简化设备传动链的设计，减少传动环节的功率损耗。设计过程中对齿轮的侧隙、轴系的同轴度都做了公差匹配，齿轮啮合侧隙控制在0.1mm到0.2mm之间，既不会因为侧隙过大导致传动回程误差过大，也不会因为侧隙过小出现齿轮卡滞、运转发热严重的问题。箱体的安装孔位采用对称布局设计，既可以卧式安装也可以根据设备空间需求做立式安装，不需要对箱体结构做额外修改，适配不同设备的安装空间限制。顶部的透气阀安装位可以配置标准透气塞，平衡箱体内外的气压差，避免长期运行后箱体内温度升高气压增大，导致油封处出现渗油问题。
