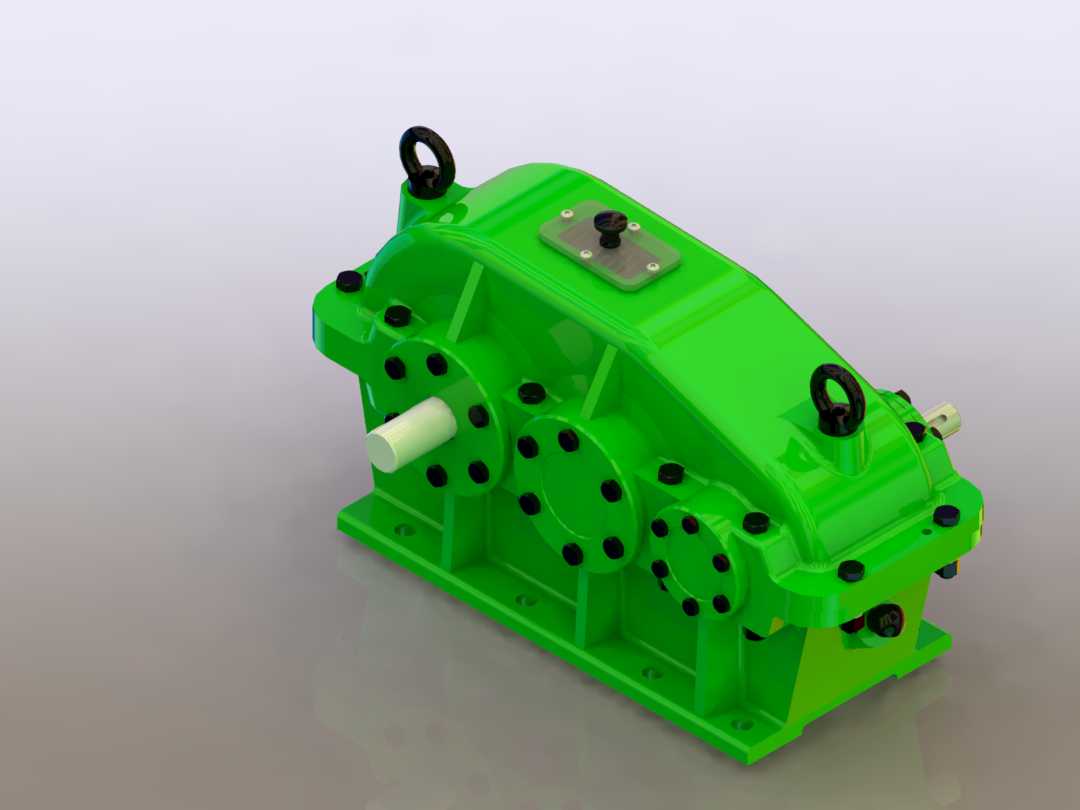

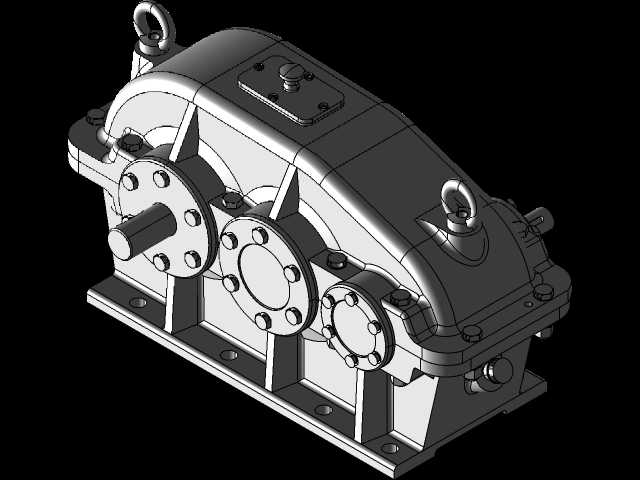

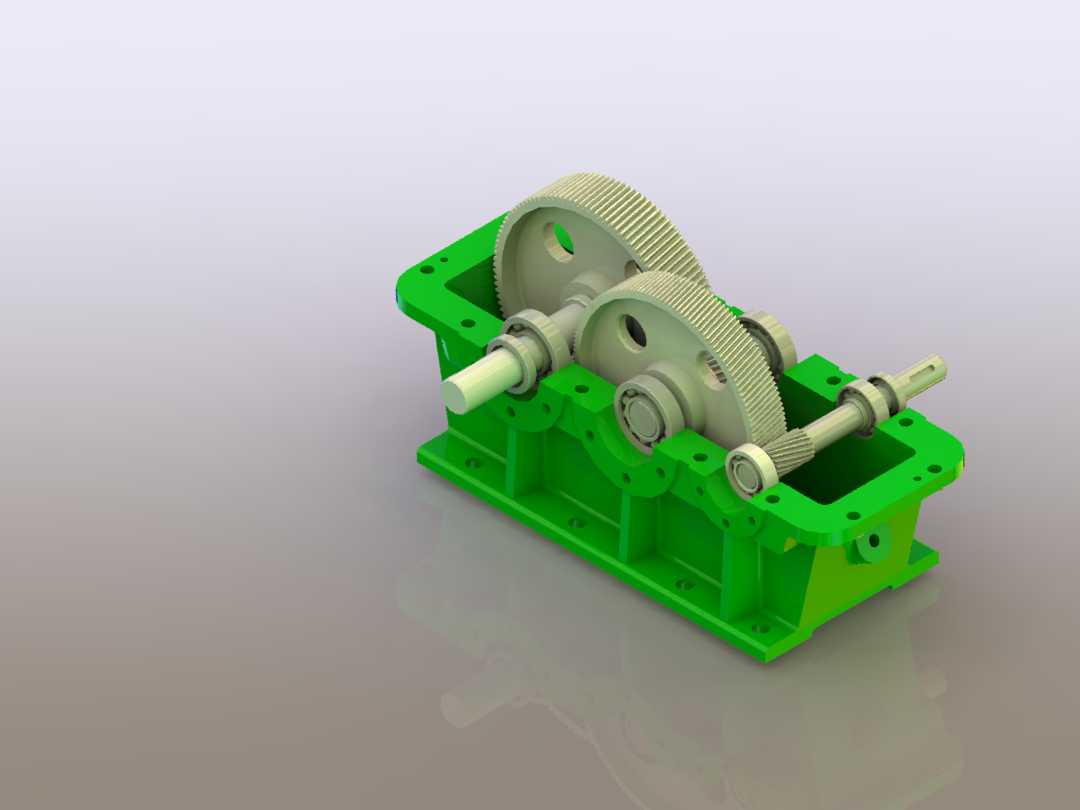

这款平行轴三级硬齿面减速装置,主要适配矿山输送、建材辊压、冶金轧线辅机这类需要大扭矩低转速输出的重载工况,在带式输送机驱动端、斗式提升机机头、球磨机给料端这类需要匹配原动机高转速输出的场景中,承担转速匹配与扭矩放大的核心作用,能将异步电机1450r/min左右的额定输入转速,按照固定传动比降至设备作业所需的低转速区间,同时将输入扭矩按传动比乘以传动效率后放大,满足重载设备的启动与持续运行负载要求。从结构设计逻辑来看,采用三级渐开线圆柱齿轮平行轴布置,输入轴、中间轴、输出轴的轴线处于同一水平平面内,箱体采用剖分式设计,上下箱体结合面经过精铣加工保证密封性能,避免齿轮润滑油渗漏;箱体上的轴承安装孔采用一次装夹镗削加工,
保证各轴系的同轴度与平行度公差,降低齿轮啮合时的偏载风险。齿轮采用硬齿面设计,齿面经过渗碳淬火处理,齿部精度控制在7级以上,啮合侧隙经过严格计算,既能保证常温下的润滑脂存储间隙,也能抵消重载运行时的齿部热变形量,避免卡齿或异常磨损。箱体顶部设置的吊环结构,是按照整机满载重量的1.5倍安全系数设计的起吊点,安装转运时可直接通过吊环起吊整台设备,无需额外捆绑箱体,避免吊装过程中磕碰轴伸端或结合面密封面。输入轴与输出轴的轴伸端均采用平键连接结构,键槽尺寸按照国标GB/T 1096的对应轴径规格设计,方便用户配套联轴器、链轮或皮带轮进行动力连接;轴伸端的密封采用双唇口骨架油封,能有效阻挡箱体内润滑油外泄,同时防止外部粉尘、
水汽进入箱体内部污染润滑油。箱体底部的安装底座设置了长圆形安装孔,可适配一定范围内的安装中心距偏差,降低现场安装时的底座加工精度要求;安装面的平面度公差控制在0.1mm/1000mm以内,保证设备安装后箱体不会出现额外的安装应力,避免长期运行后箱体变形导致轴系错位。在设计过程中,齿轮的参数匹配经过了负载校核,每一级齿轮的模数、齿数、齿宽都按照对应轴系的传递扭矩进行优化,高速级齿轮采用较小模数、较多齿数的设计,降低高速运转时的齿轮啮合噪音,低速级齿轮采用较大模数、适当齿宽的设计,满足大扭矩传递时的齿根弯曲强度与齿面接触强度要求。箱体上设置的观察盖位于高速级齿轮上方,日常维护时可拆开观察盖检查齿轮啮合面的磨损情况,
也可通过该位置补充齿轮润滑油;箱体底部设置的放油螺塞带有磁性结构,能吸附齿轮运行磨损产生的铁屑,减少铁屑随润滑油进入齿轮啮合面造成的磨粒磨损。设备的润滑方式采用油池飞溅润滑,齿轮运转时将箱体内的润滑油带至啮合面与轴承位置,无需额外配置强制润滑系统,简化了日常维护流程,适合在野外或维护条件有限的工况下使用;润滑油的加注量通过箱体侧面的油标位置控制,既保证齿轮浸入油面的深度满足飞溅润滑要求,也避免加油过多导致齿轮运转阻力增大、油温过高。轴系的支撑采用深沟球轴承与圆锥滚子轴承组合的方式,高速轴采用深沟球轴承承受径向载荷,中间轴与输出轴采用圆锥滚子轴承,同时承受径向载荷与齿轮啮合产生的轴向载荷,轴承的游隙在装配时通过轴承端盖的调整垫片进行微调,保证轴系运转灵活无卡滞,同时避免轴承游隙过大导致的齿轮啮合窜动。从安装边界来看,整机的重心位于安装底座的几何中心附近,安装时只需将底座固定在预埋地脚螺栓的混凝土基础或钢制安装机架上,保证安装面水平度偏差不超过0.2/1000即可,无需额外设置辅助支撑结构;输入轴与输出轴的轴伸长度经过优化,既保证配套连接件的安装空间,也避免轴伸过长导致的轴端挠度变形,影响传动稳定性。
