自紧式钻夹头高精度夹持结构设计

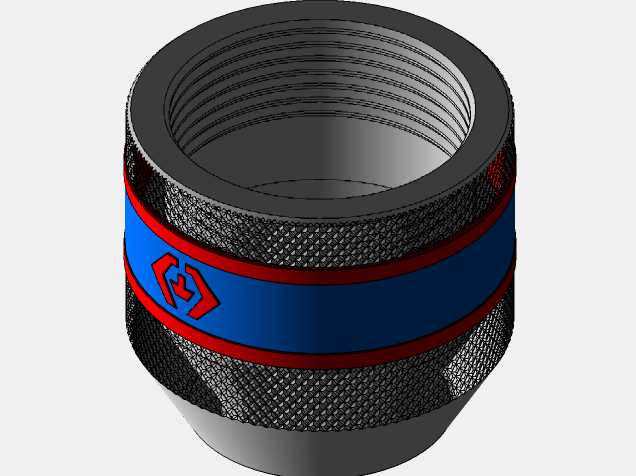

　　日常在台钻、手电钻、加工中心的钻削工序里，最容易被忽略但直接影响加工精度的部件就是钻夹头，这款自紧式结构的夹头，和传统需要扳手拧紧的三爪夹头相比，在频繁换刀的批量加工场景里能省下不少辅助时间。从结构设计逻辑来看，这款夹头采用了滚花防滑外套，外套表面的网纹滚花参数是按照手持操作的摩擦力要求设定的，滚花深度控制在0.3-0.5mm之间，既不会因为纹路太浅导致操作时打滑，也不会因为纹路过深硌手、积存金属切屑难清理。夹头中部的色环标识除了品牌识别作用外，实际也可以作为扭矩区间的视觉提示，不同色环对应不同的最大夹持扭矩，方便现场操作人员快速识别夹头规格，避免超扭矩使用导致夹爪崩裂或者刀柄打滑。

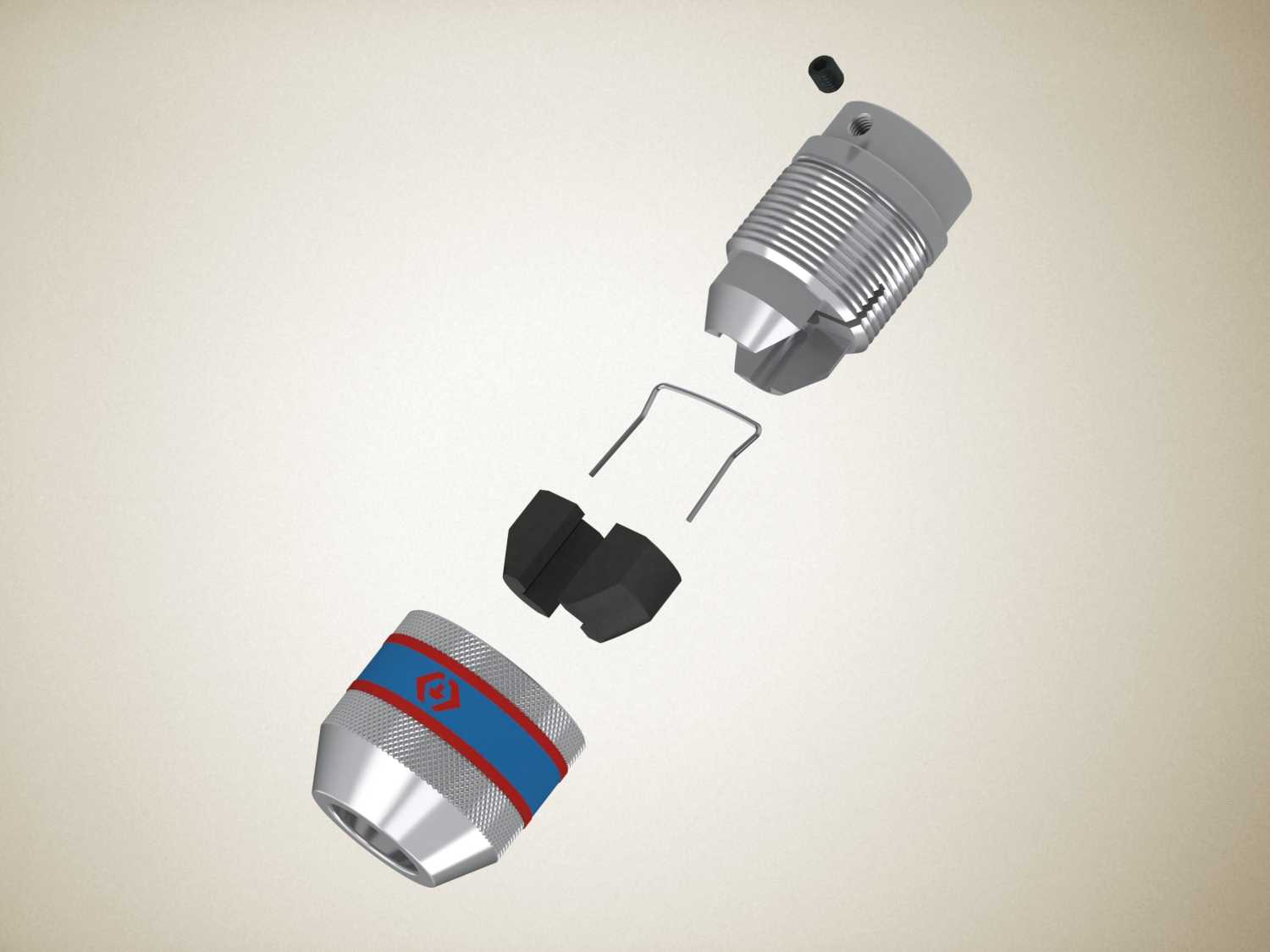

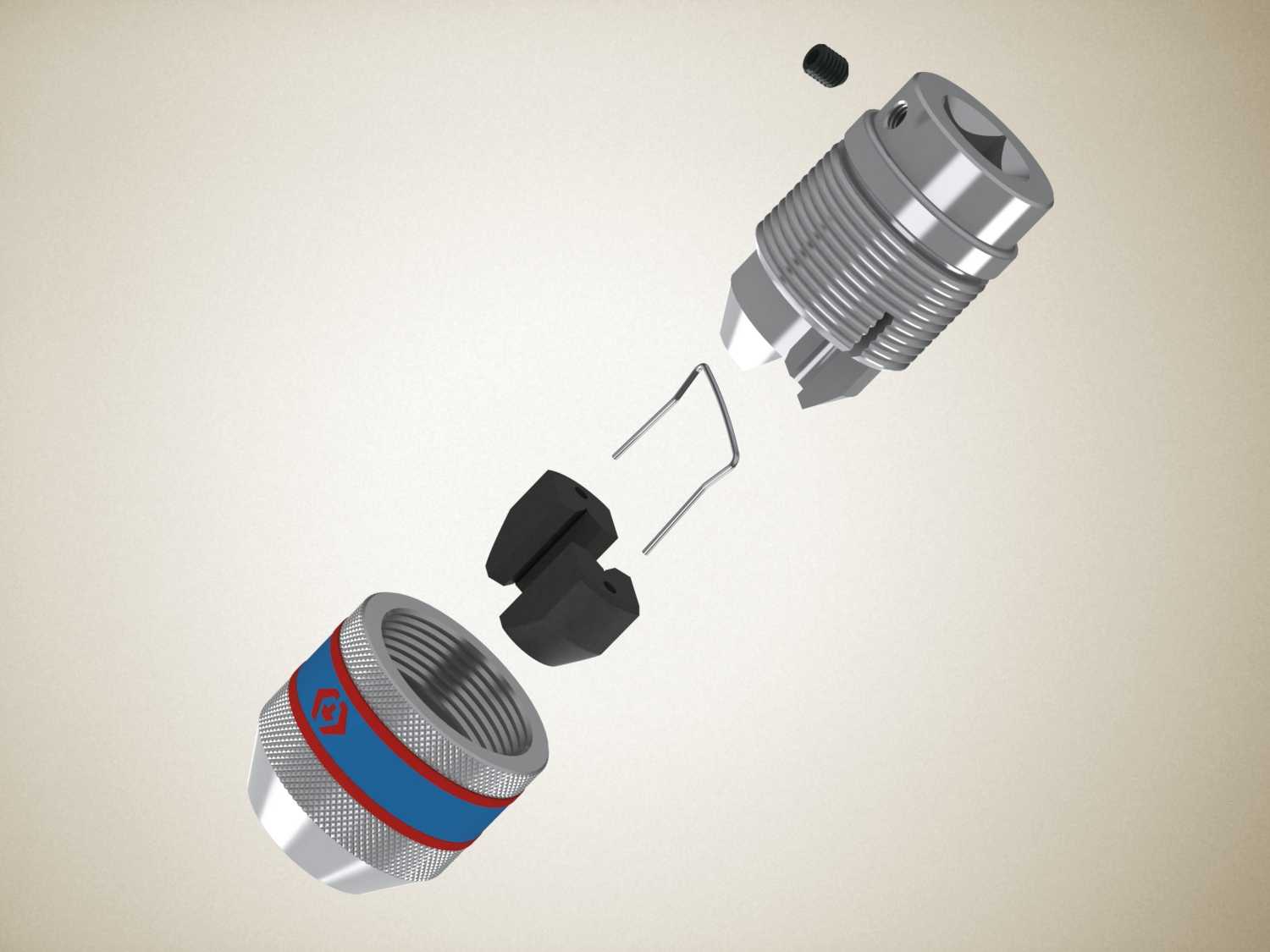

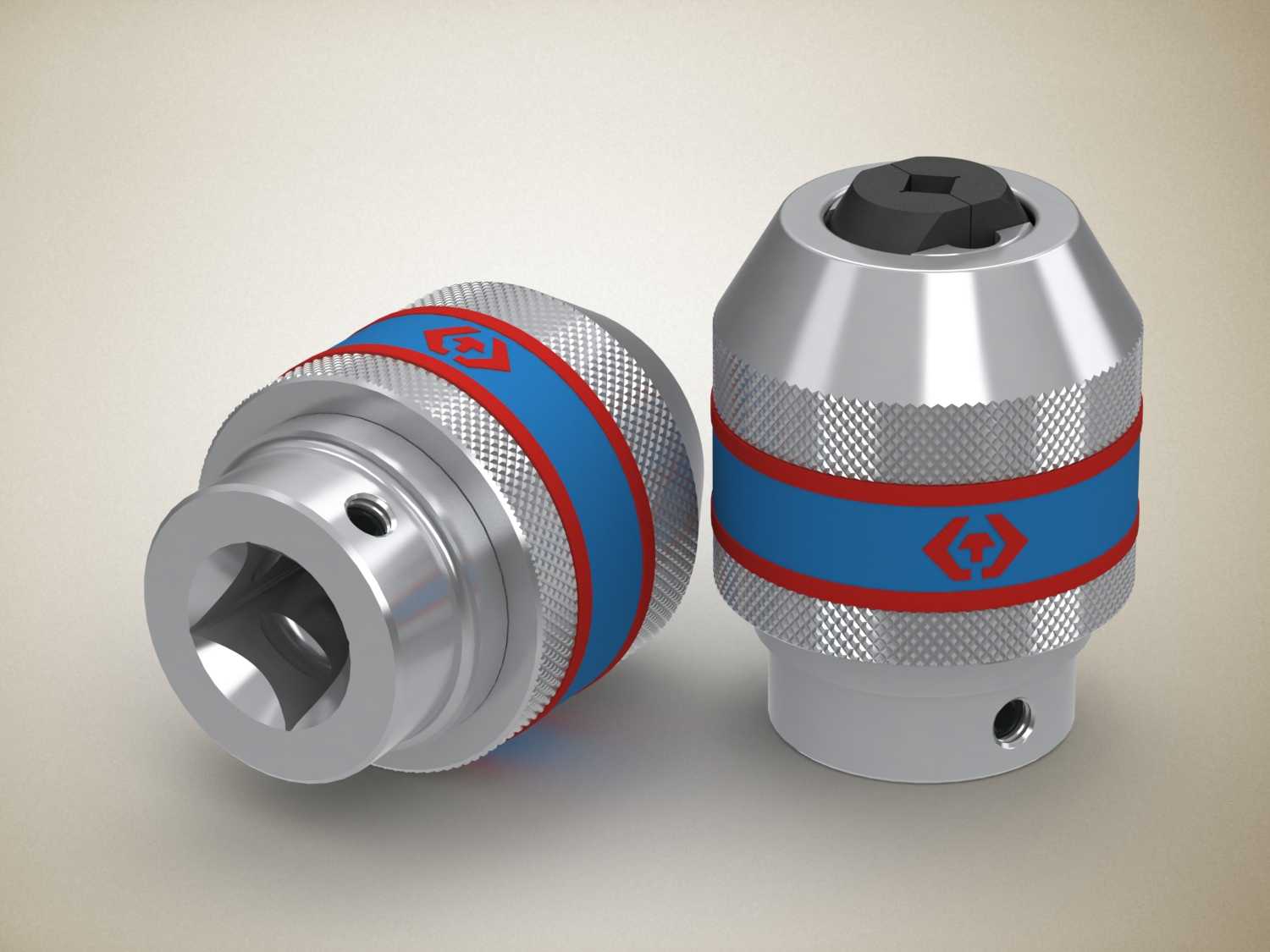

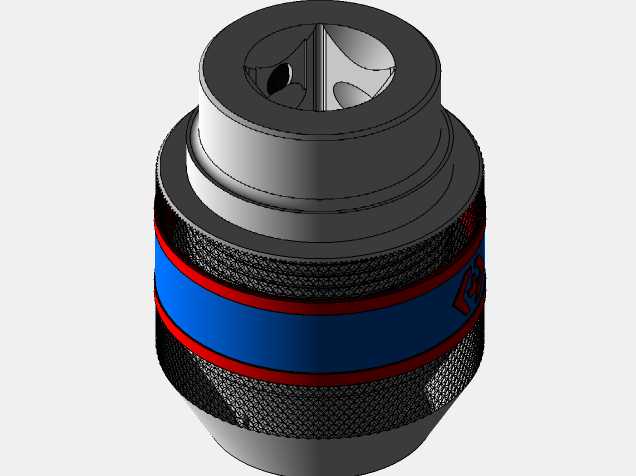

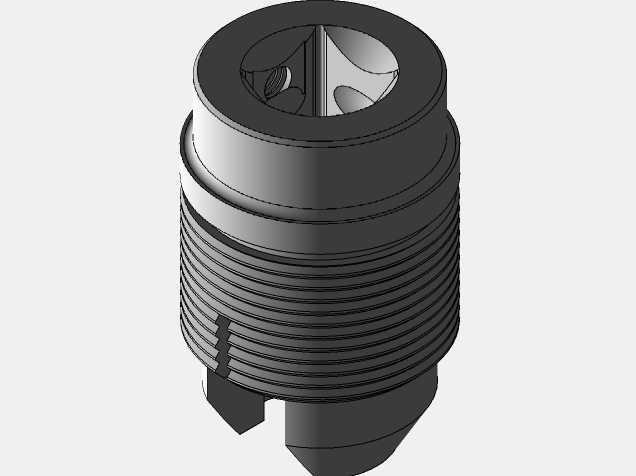

　　夹头内部的三爪联动结构做了螺旋升角优化，当钻削过程中刀具受到切削反扭矩时，夹爪会随着扭矩增大自动收紧，越转夹得越紧，彻底避免传统扳手夹头在高速钻削时因为振动出现的夹头松脱、钻头打滑刮伤工件孔壁的问题。夹头尾部的连接端做了内孔定位设计，侧面的锁紧孔是用来安装紧定螺钉的，安装时可以和设备输出轴的定位平面贴合，保证夹头和主轴的同轴度，控制径向跳动量在0.05mm以内，满足高精度钻孔、铰孔工序的形位公差要求。

　　从安装边界尺寸来看，这款夹头的最大外径适配常规钻床的主轴安装空间，不会因为夹头外径过大和工作台夹具、工件轮廓产生干涉；夹头的轴向长度经过压缩设计，在保证内部螺旋行程足够覆盖常用钻头柄径范围的前提下，尽可能缩短了主轴到刀具端面的悬伸长度，提升钻削时的整体刚性，减少长悬伸带来的振刀问题。夹头的夹持范围覆盖了常用的直柄刀具规格，从微型的中心钻到常规直径的麻花钻、铰刀、丝锥都能稳定夹持，不需要频繁更换夹头就能完成多工序加工。

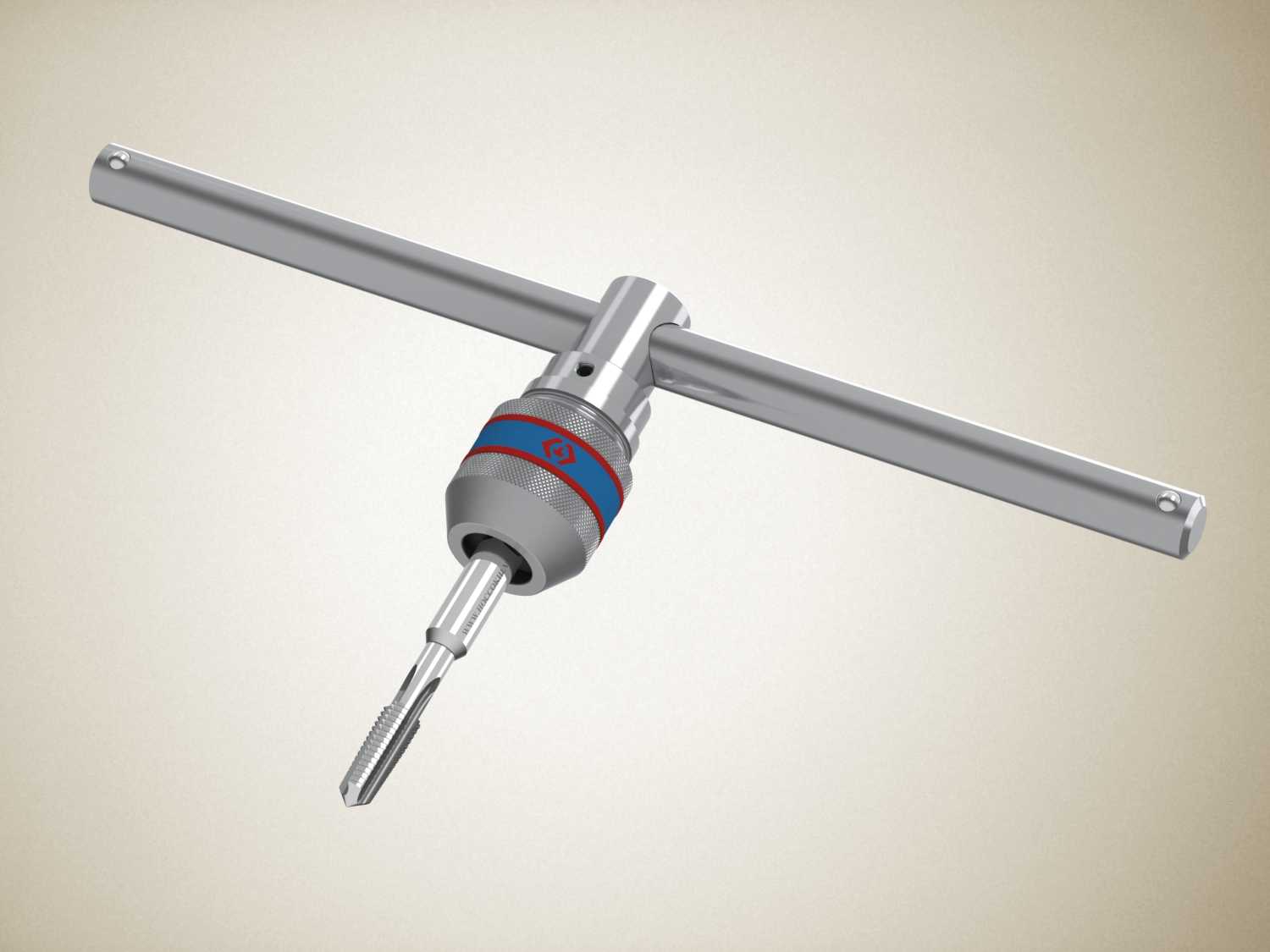

　　在实际车间应用场景里，这类自紧夹头除了用在固定式钻床上，也可以适配手持充电钻、气动钻这类便携工具，因为不需要额外携带锁紧扳手，户外装配、维修作业时的便利性提升非常明显。夹头的主体材质采用合金结构钢调质处理，表面做了硬铬镀层，耐磨性能比普通碳钢夹头提升三倍以上，日常使用中接触切削液、金属粉尘也不容易生锈，夹爪的夹持面做了锯齿形防滑处理，即使是表面光滑的高速钢刀柄，也能提供足够的夹持力，不会出现钻头转、夹头不转的丢转问题。设计时还考虑了日常维护的便利性，夹头外套和主体之间预留了防尘间隙，可以定期注入润滑脂维护内部螺旋副，避免切屑进入内部导致夹爪卡滞，延长夹头的整体使用寿命。
