舞台桁架用紧凑型半联夹持固定构件

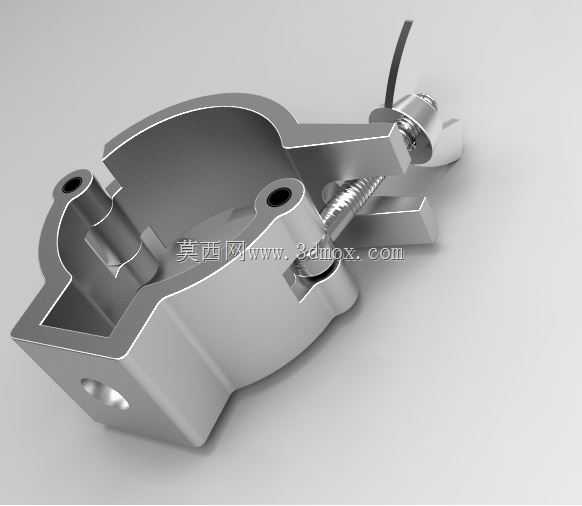

　　该夹持构件主要面向临时演艺活动的桁架搭建场景，在户外商演、室内剧场搭建、展会临时展位布设这类需要快速拆装桁架结构的作业中，承担桁架杆件之间的半联固定、辅件挂载的连接作用，区别于全周抱箍的联轴器结构，半联形式的设计更适合单方向挂载、侧向辅装的作业需求，不需要完全环抱整根桁架杆就能完成可靠固定，能大幅减少现场安装时的杆件对位、螺栓穿装的作业量。从功能特性来看，构件主体采用一体式压铸成型的腔体结构，夹持接触面做了适配圆管弧度的内凹处理，和桁架杆贴合时不会出现线接触的应力集中问题，锁紧结构采用外露式螺栓配合压块的形式，压块和螺栓端部做了球面贴合设计，锁紧过程中压块可以自动适配桁架杆的表面弧度，不会因为螺栓拧紧角度偏差导致压块卡滞、

　　夹持力分布不均的问题。构件上预留的10毫米螺栓孔，既可以作为自身锁紧结构的安装位，也可以作为后续挂载灯光、音响、线缆挂钩的拓展接口，单组构件的额定承载能力可达100公斤，完全满足常规演艺活动中中小型辅件的挂载需求，不会出现挂载滑移、构件变形的问题。设计阶段优先考虑了现场安装的容错性，夹持的适配范围覆盖48毫米到50毫米直径的标准桁架圆杆，这个尺寸区间是目前演艺行业通用桁架的主流管径规格，不需要针对不同厂家的桁架做单独适配，现场作业时不需要测量管径直接就能安装。构件的外形做了边角倒圆处理，没有尖锐的外凸棱边，能避免现场搭建作业时划伤施工人员、刮损演出线缆的问题，锁紧螺栓的外露长度做了严格限制，拧紧后螺栓端部不会超出构件主体轮廓，

　　不会勾挂演出幕布、线缆等辅材。安装边界方面，构件采用侧向开口的卡装形式，不需要从桁架杆的端部穿入，在已经搭建完成的桁架杆上任意位置都可以直接卡装固定，对于现场临时调整挂载位置、后期追加辅件的场景适配性极强，不需要拆解已搭建完成的桁架结构就能完成构件的加装或移位。锁紧操作只需要常规的开口扳手就能完成，不需要专用工具，单人即可完成安装锁紧作业，单组构件的安装耗时不超过30秒，能大幅提升现场搭建的作业效率。结构受力层面，主体腔体的壁厚做了等强度优化，在夹持受力的关键位置做了局部加厚处理，非受力区域做了适度的减薄挖槽，在保证整体结构强度、满足100公斤承载要求的前提下，尽可能控制构件自身重量，减少桁架结构的额外负载。

　　压块的接触面做了细滚花处理，和桁架杆表面接触时能产生足够的静摩擦力，即使在演出过程中存在音响振动、风力扰动的情况下，也不会出现夹持滑移、位置偏移的问题。构件上的拓展安装孔采用同轴设计，挂载辅件时螺栓可以直接贯穿孔位，不需要额外加装转接件，配合标准的六角螺栓就能完成灯光挂钩、线缆桥架、宣传展架的固定，适配性极强。针对户外演出的场景，构件的所有外露金属面都做了防锈处理，即使遇到雨天、高湿度的户外环境，也不会出现锈蚀卡死、拆卸困难的问题，重复拆装使用的寿命更长，适合演出租赁行业反复周转使用的需求。在建模过程中，所有配合面都做了公差适配，锁紧螺栓和安装孔的间隙控制在合理范围，既不会因为间隙过大导致锁紧时构件偏斜，也不会因为间隙过小导致现场安装时螺栓穿装困难，完全符合现场施工的公差适配要求，不需要二次修配就能直接投入使用。
