桌台夹持式多功能工装夹具结构设计

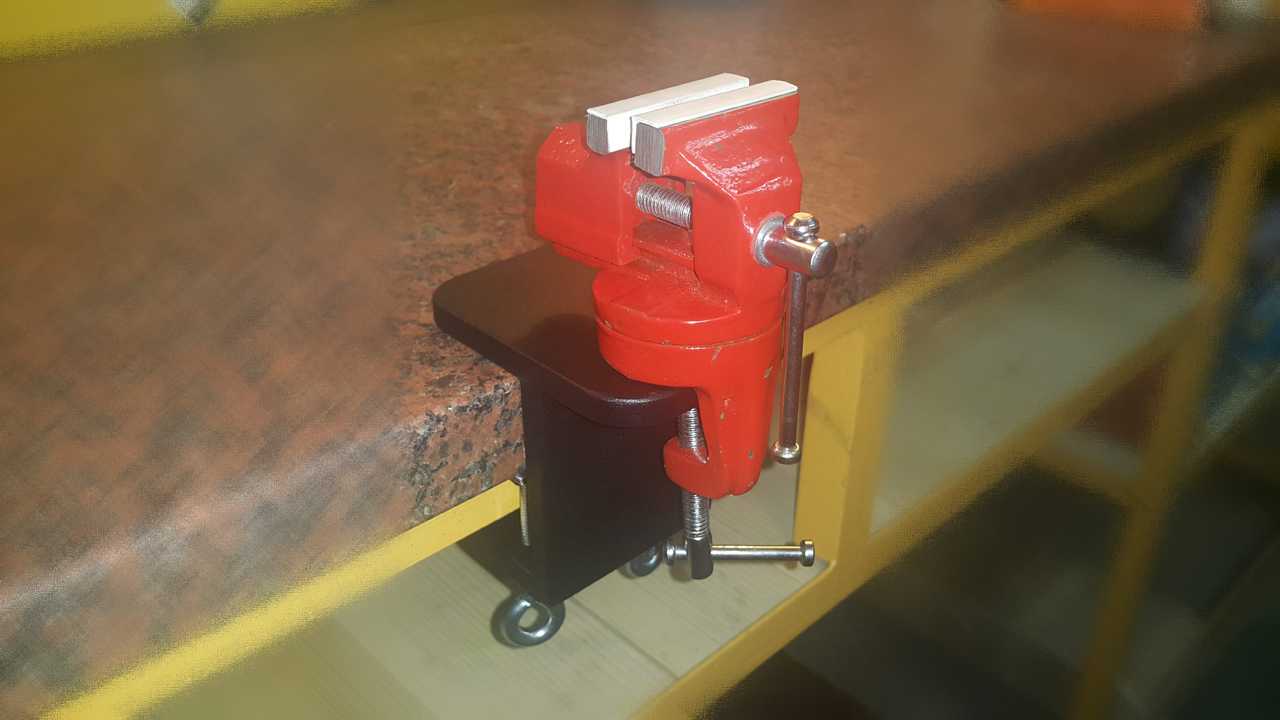

　　这款夹持类工装的核心应用场景覆盖小型机加工工位、手工装配操作台、实验室测试装夹台三类常见作业场景，主要解决薄型异形工件、桌沿延伸装夹、临时挂装作业的装夹需求，区别于传统固定台虎钳的安装方式，该结构无需在工作台面开孔，可直接夹持在厚度15mm到60mm的桌板、方管机架、型材横梁边缘，装夹位置可沿桌边任意滑动调整，适配不同作业位置的灵活排布需求。

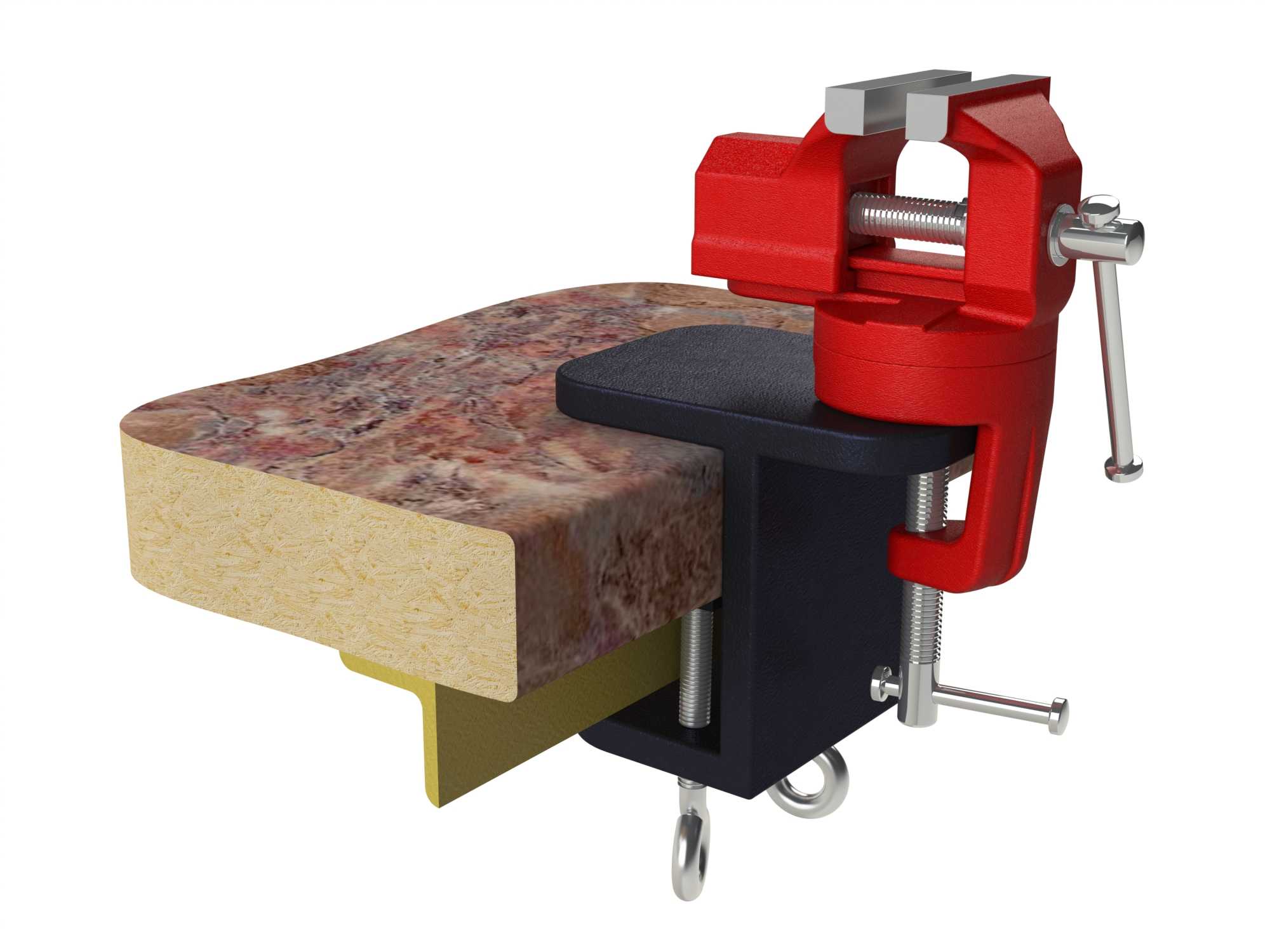

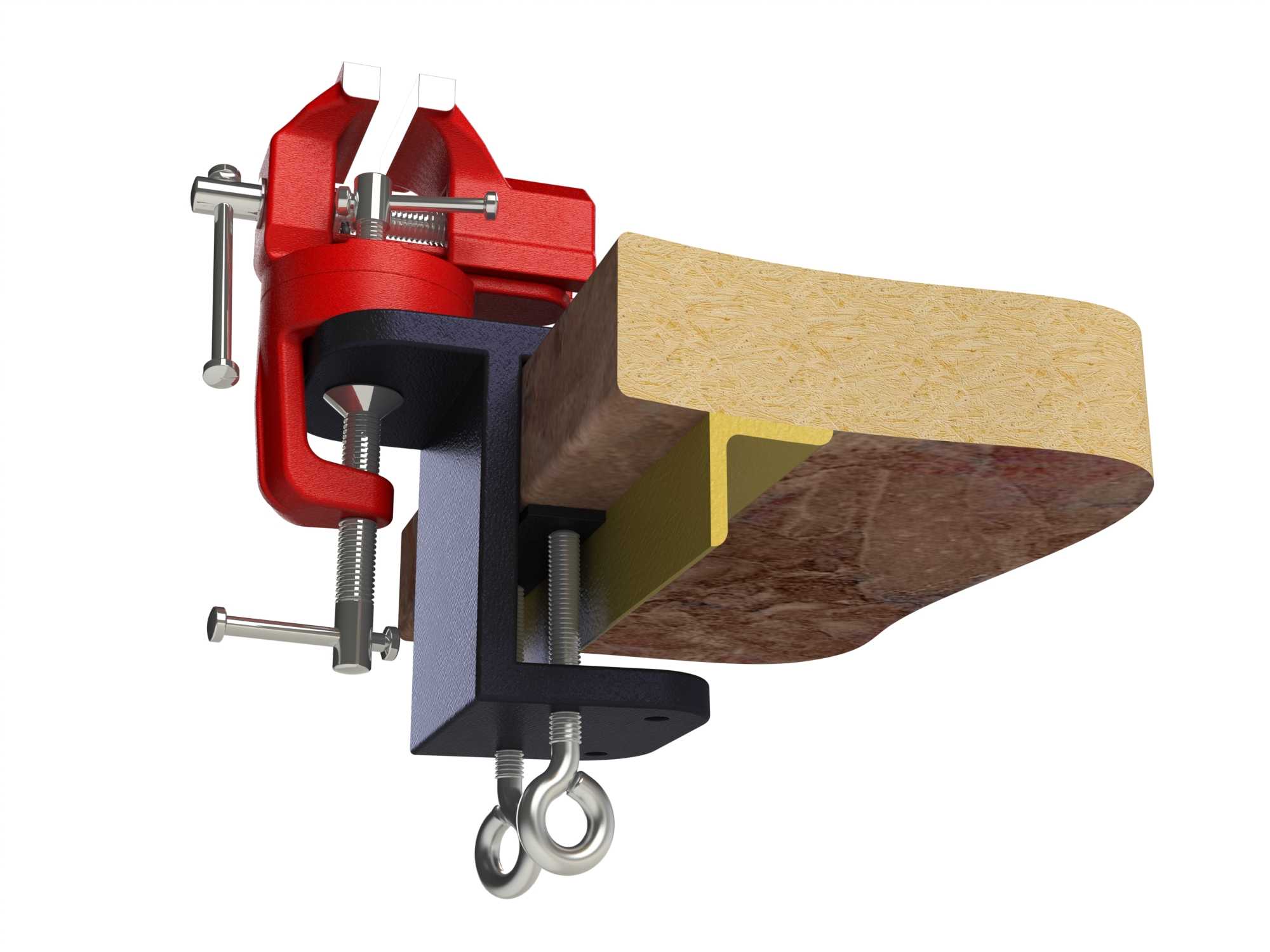

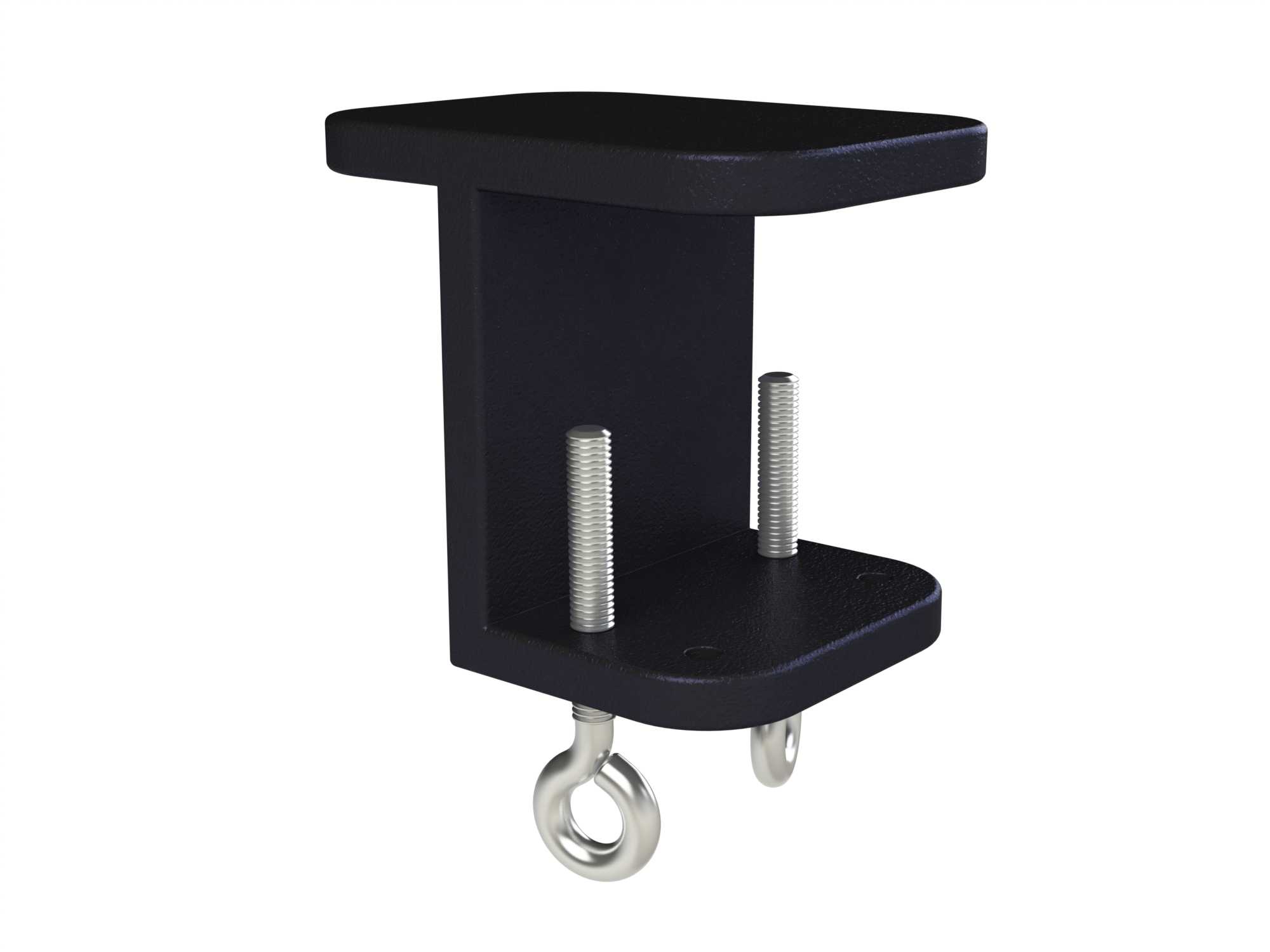

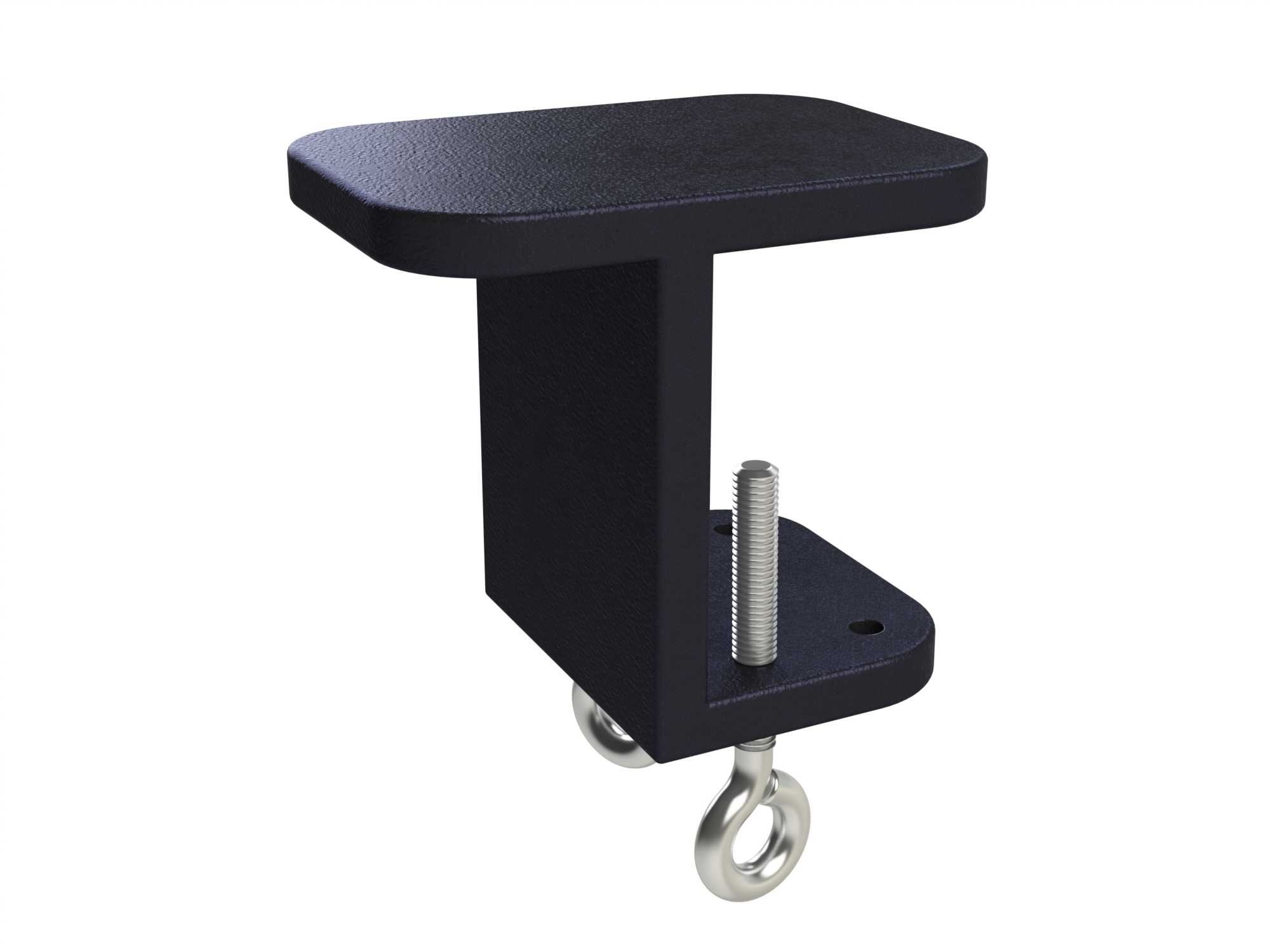

　　从功能特性来看，该结构集成了双向夹持功能，上部红色夹体为传统平口钳结构，钳口开设V型防滑槽，可加持圆形棒料、方形块料、不规则异形件，钳口最大开合距离达到75mm，夹持面做了滚花防滑处理，夹持力通过梯形丝杠副传递，手动拧紧即可提供足够的静摩擦力，避免工件加工过程中移位；下部黑色夹体为桌沿固定结构，搭配带压块的调节丝杠，压块接触桌面的一面粘贴有防滑橡胶垫，既可以增大摩擦力提升夹持稳定性，也能避免夹伤桌板漆面或型材表面，夹体下方集成的吊环结构可用于悬挂小型工具、拉力测试挂点、管线吊挂等附加功能，拓展了工装的使用边界。

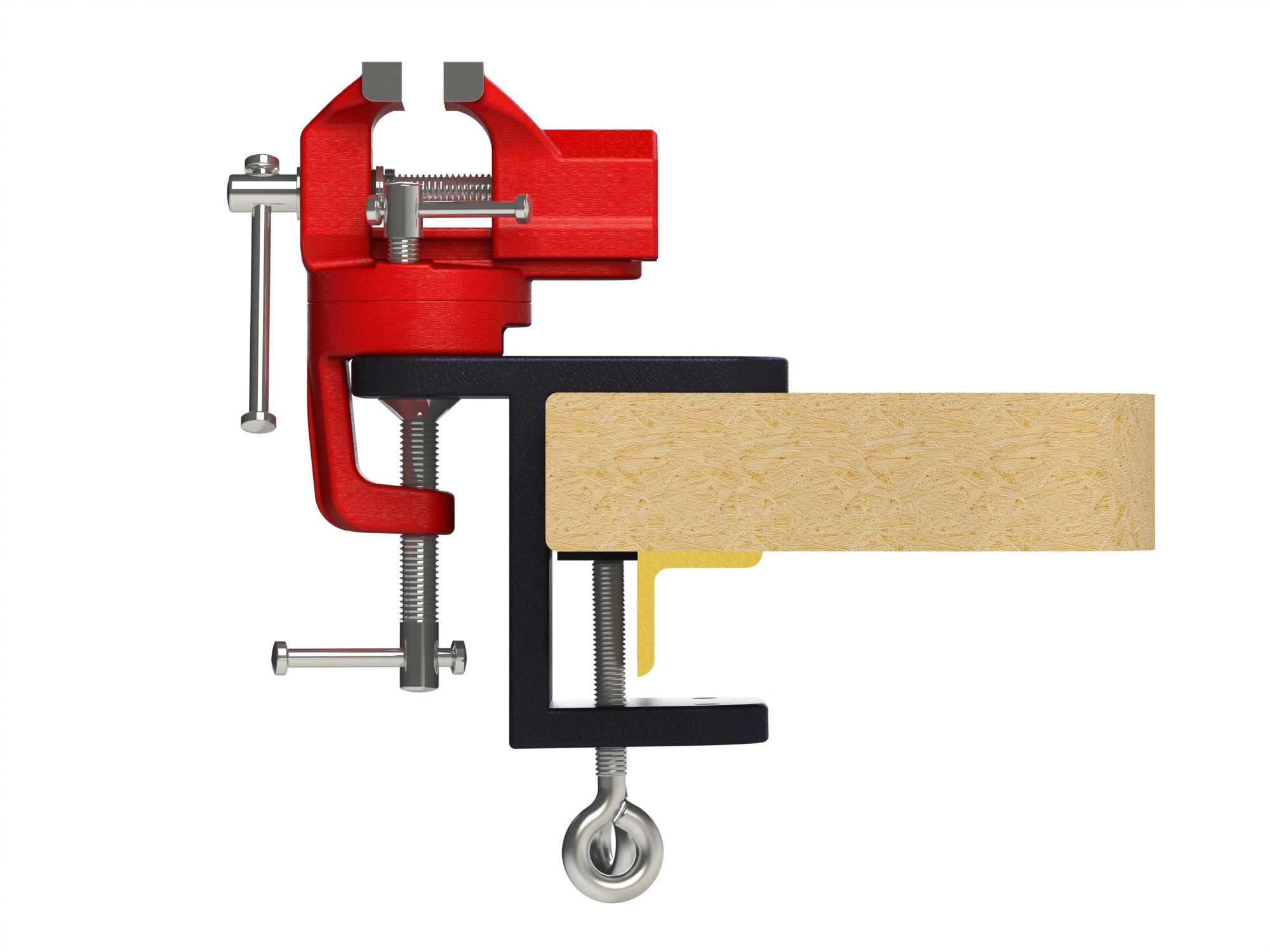

　　设计思路上，整体采用模块化拆分结构，上部钳体与下部桌夹通过L型连接座实现刚性连接，连接座预留了两个M6的安装孔位，可根据实际使用需求更换不同规格的上部钳体，比如更换软钳口加持易刮伤工件、更换角度钳体实现倾斜装夹；所有传动丝杠均采用标准梯形螺纹，导程4mm，具备自锁特性，无需额外锁止结构即可保持夹持力，丝杠端部的手柄采用折叠式结构，闲置时可向下折叠避免磕碰，操作时展开即可获得足够的力臂，手动操作无需额外扳手即可达到额定夹持力。

　　安装边界方面，该工装整体外轮廓尺寸控制在180mm×120mm×210mm范围内，桌夹部分的喉深达到80mm，可跨过桌边的挡边、走线槽等凸起结构，保证夹体可以贴合桌板下表面实现稳固夹持；上部钳体的钳口距离桌面的高度为120mm，预留了足够的操作空间，可适配小型手电钻、打磨笔、攻丝工具的操作空间需求，不会出现工具与桌面干涉的情况；所有活动部件的运动间隙均控制在0.1mm以内，夹持工件时的重复定位精度可控制在0.2mm以内，满足小型零件的修配、打磨、装配等工序的精度要求。

　　在实际使用过程中，该结构可适配的场景还包括临时固定小型传感器做校准测试、固定线束做端子压接、固定小型电路板做焊接作业，区别于重型台虎钳的笨重，该工装整体重量控制在2.3kg左右，可快速拆卸转移，适配流动作业、临时工位的装夹需求；夹体主体采用铸铁材质打造，关键受力丝杠采用45号钢调质处理，吊环部分采用不锈钢材质，整体结构强度可满足最大15kg的垂直吊挂载荷，上部钳体最大夹持力可达到5kN，足够应对常规小型零件的装夹受力需求，不会出现夹体变形、丝杠滑牙等失效问题。

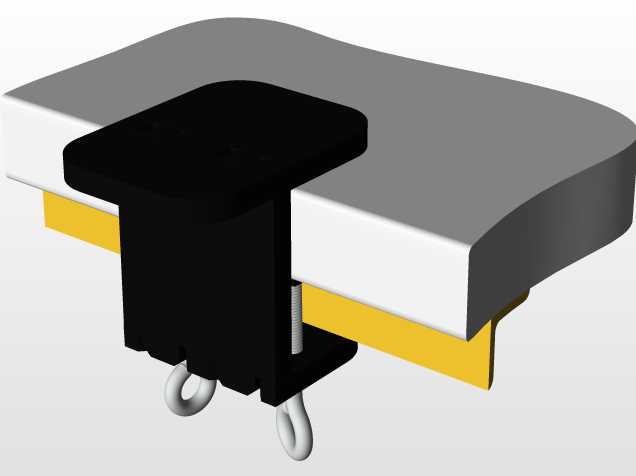

　　结构细节上，上部钳体的活动钳身与固定钳身之间采用燕尾槽导向结构，导向面做了磨削处理，运动顺畅无卡滞，长期使用磨损后可通过侧边的调节镶条调整间隙，延长工装的使用寿命；下部桌夹的压块做了浮动设计，可自适应不超过5°的桌面倾斜角度，保证夹持面完全贴合桌板，避免局部应力集中损坏桌板或者出现夹不紧的情况；所有外露金属表面均做了喷塑处理，防锈耐磨，日常使用无需特殊维护，定期在丝杠螺纹处涂抹少量润滑脂即可保证操作顺畅。
