铝型材搭建三轴运动检测机架结构

　　这套三轴运动机架结构，核心采用工业铝型材作为主体搭建材料，在消费电子、小型零部件尺寸检测、点胶涂覆、轻载搬运工位中有着极高的适配性，尤其适合小批量多品种的柔性生产场景，不需要额外焊接加工，仅依靠标准紧固件就能完成整体装配，后期调整工位布局、变更行程范围时的改造成本极低。从实际使用场景来看，这类机架常搭载视觉检测相机、点胶阀、轻载夹爪等执行末端，完成PCB板功能检测、小型塑胶件尺寸扫描、电子元器件引脚点胶等工序，Z轴搭载的直线滑台额定负载控制在5kg以内，完全覆盖这类轻载作业的载荷需求，不会出现动力冗余造成的成本浪费。

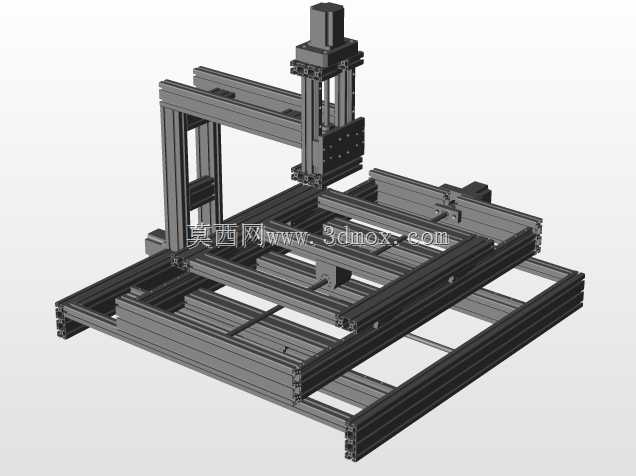

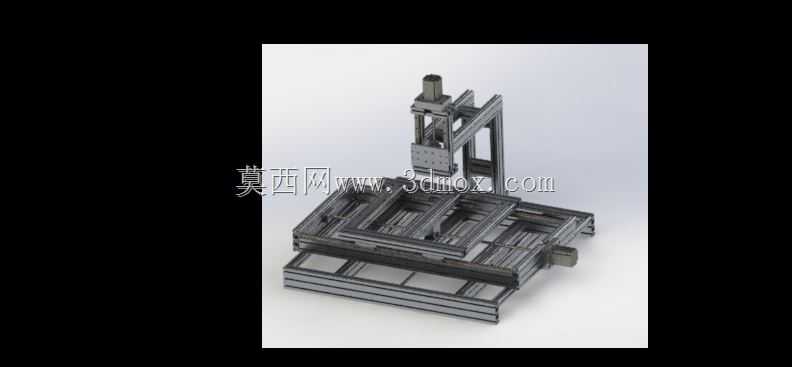

　　设计思路上，整体框架全部采用欧标4040铝型材拼接，型材槽口统一采用8mm标准槽宽，适配市面上绝大多数标准紧固件、传感器安装支架、拖链固定座的安装尺寸，不需要额外做定制加工件。底部承托平台采用双层铝型材拼接结构，下层型材作为整体承重框架，直接和底部的可调脚杯连接，方便现场安装时调整机架整体水平度，抵消地面不平整带来的平台倾斜问题；上层型材作为工件载板的安装基准，安装面的平面度控制在0.2mm每米范围内，保证载板移动时的平面度误差不会影响末端执行器的作业精度。X轴方向的直线导轨直接安装在底部框架两侧的型材上，导轨安装面提前做了定位基准面设计，装配时不需要反复打表找正，只要靠紧型材侧面的定位台阶就能完成导轨固定，大幅缩短现场装配的调试周期。Y轴模组采用龙门式跨接结构，两端通过专用连接板和X轴的滑块连接，连接板和型材接触的位置设计了防滑纹结构，锁紧螺栓时不会出现连接板偏移，保证Y轴和X轴的垂直度误差控制在0.1mm每米范围内。Z轴滑台通过L型连接板固定在Y轴的滑块上，连接板上预留了多组安装孔位，可以根据实际搭载的末端执行器尺寸调整Z轴的安装高度，适配不同高度的工件作业需求。

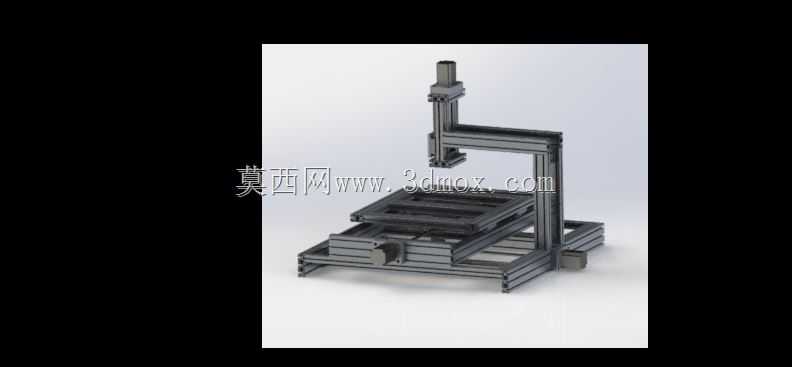

　　外形尺寸方面，这套机架的整体长宽高控制在800mm600mm900mm范围内，X轴有效行程为500mm，Y轴有效行程为400mm，Z轴有效行程为200mm，完全覆盖常规小型工件的作业范围，整体占地面积不足0.5平方米，在紧凑型生产工位上也能轻松布置。安装边界上需要注意，机架后方需要预留至少100mm的空间用于布置拖链、线缆和气路管路，避免设备运行时拖链和周边设备、墙体产生剐蹭；底部四个可调脚杯的调节行程为30mm，现场安装时不需要额外做预埋地基，只要地面平整度误差在5mm以内就能通过脚杯调整到水平状态。所有型材的端面都安装了专用端盖，既可以避免型材槽口内积灰，也能防止操作人员被型材端面的锐边划伤，符合生产现场的安全规范。

　　从结构稳定性角度考虑，龙门立柱和X轴滑块的连接位置额外增加了三角加强筋，当Y轴运行到行程两端、Z轴下降到最低位置时，整体机架的晃动量控制在0.05mm以内，不会因为机架刚性不足导致末端执行器出现作业偏差。所有运动轴的线缆都通过内置拖链收纳，拖链的弯曲半径选择25mm规格，既可以保证线缆在反复弯折过程中不会出现芯线断裂，也不会因为拖链尺寸过大占用过多的机架空间。工件载板采用可快拆设计，通过T型螺栓固定在上层型材上，更换不同规格的工件载板时只需要松开四个螺栓就能完成拆卸，不需要拆解整体框架结构，适配多品种小批量生产时的快速换型需求。
