球墨铸铁钟形铸造构件三维结构设计

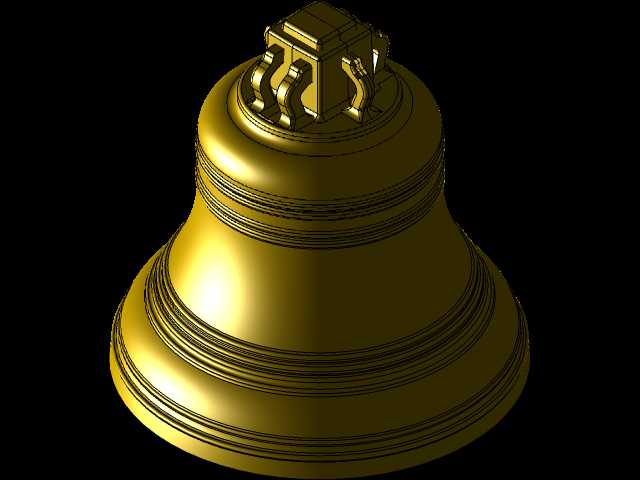

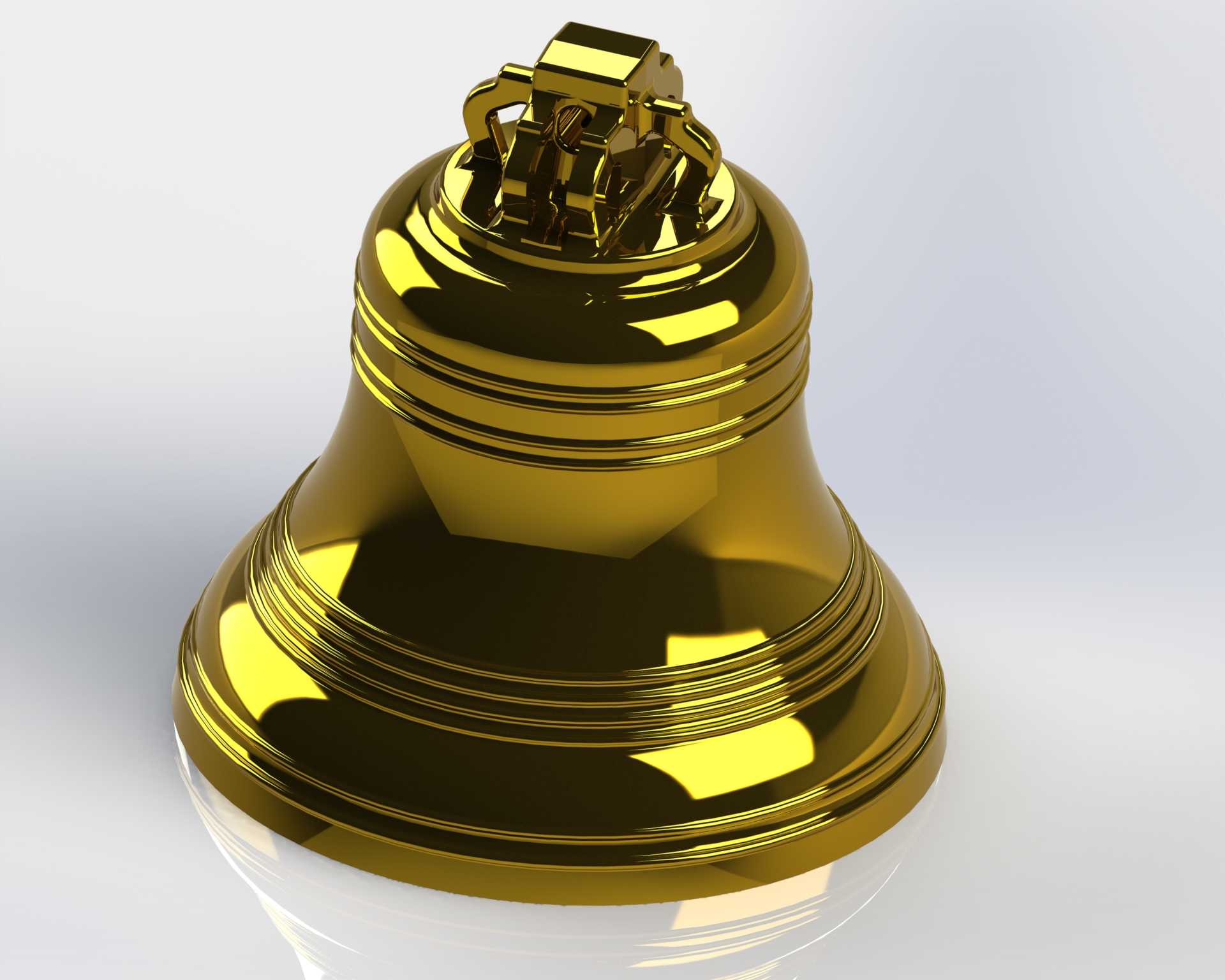

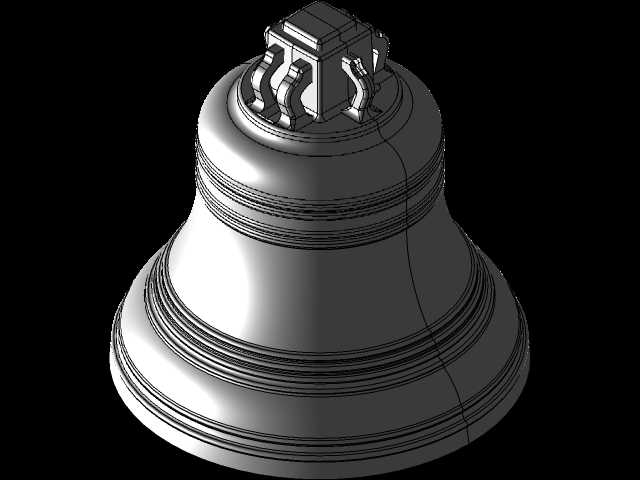

　　日常接触到的钟形铸造构件，多数应用在警示提示、礼仪鸣响、设备信号触发这类场景里，比如厂区的上下班提示铃、老式楼宇的传呼铃、部分特种设备的预警响铃，还有民俗场景里的祈福钟具，核心都是依靠敲击后壳体振动产生稳定的声响传递信号，这类构件的结构设计直接决定了发声的清晰度、余响时长以及长期使用的抗形变能力。做这个钟形构件的三维建模时，首先要考虑的是铸造工艺的落地性，毕竟采用球墨铸铁材质，这种材料本身的减震性能优于普通灰铸铁，同时强度更高，抗敲击疲劳的表现更好，不会因为长期反复敲击出现壳体开裂的问题。从结构外形来看，整体采用回转体对称设计，钟体从顶部的安装基座位置向下逐步扩径，壁厚不是均匀分布的——靠近顶部悬挂位置的壁厚稍厚，

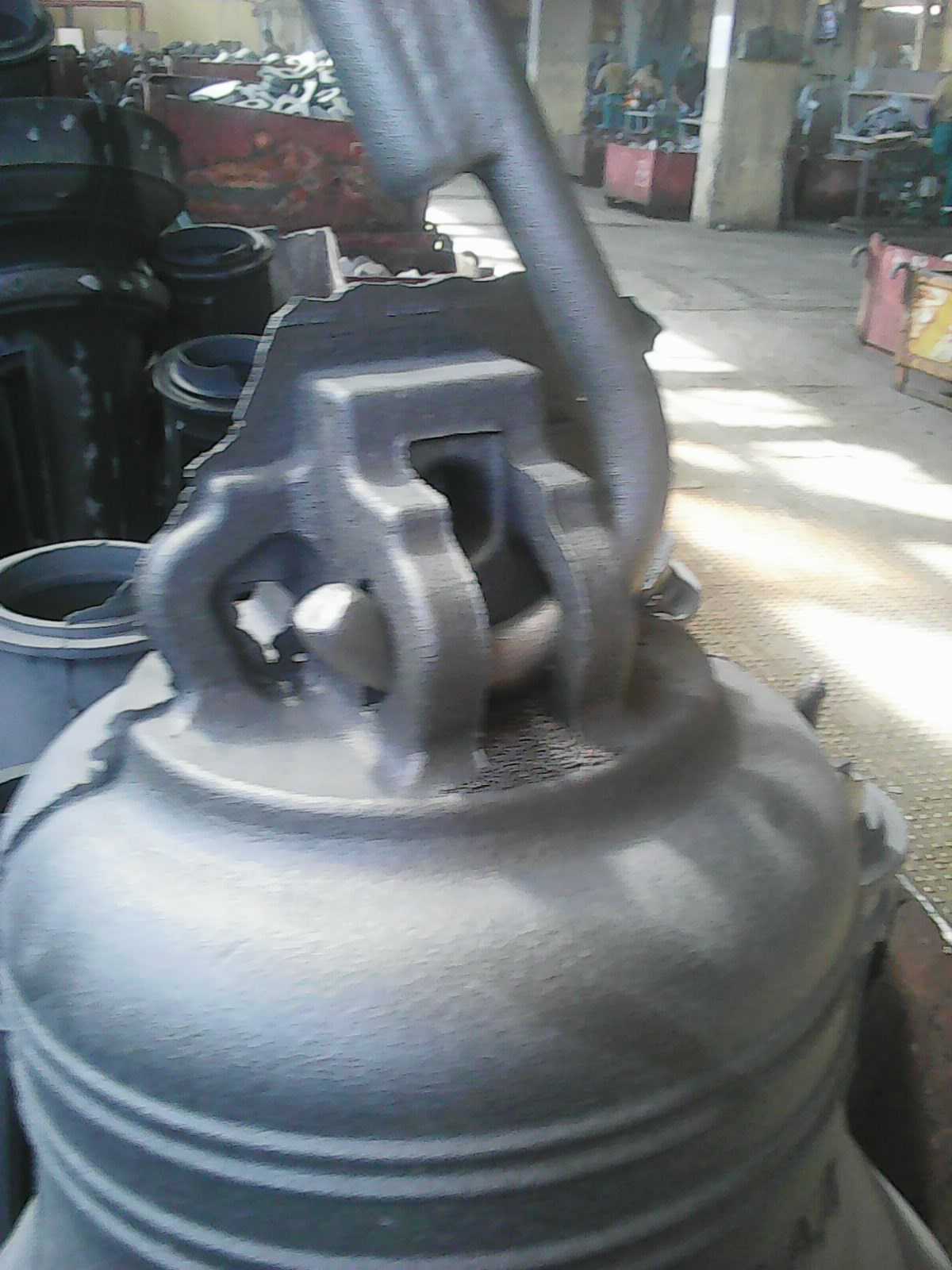

　　因为这个位置要承担整个钟体的重量，同时悬挂结构的受力集中点都在这个区域，加厚处理可以避免吊装或者长期悬挂出现应力变形；向下到钟体中部，壁厚逐步过渡到均匀厚度，这个区域是振动发声的核心区段，均匀的壁厚能保证振动传导的一致性，避免出现杂音；靠近钟口的位置又做了加厚的凸缘结构，一方面是增加钟口的结构强度，避免敲击磕碰出现缺口，另一方面这个凸缘的重量可以调整整个钟体的振动频率，让发出的声响更浑厚，余响更长。顶部的悬挂结构不是简单的吊环，而是做了分体式的卡扣连接结构，和钟体顶部的铸造凸台精准配合，这个位置的配合间隙在建模时就预留了铸造后的机加工余量，毕竟铸造件的表面精度达不到直接装配的要求，预留0.3-0.5mm的加工余量，

　　后续铣平配合面之后，悬挂结构和钟体的连接就不会出现晃动，避免晃动带来的异响干扰正常发声。很多新手做这类钟形构件建模的时候，容易忽略内壁的结构设计，其实内壁不是和外壁完全平行的光滑面，而是在对应外壁环向加强筋的位置，内壁做了对应的弧度过渡，一方面是减少铸造时的壁厚差，避免出现缩孔、冷隔这类铸造缺陷，另一方面内壁的弧度可以调整声波在钟体内部的反射路径，让发出的声音传播距离更远。从安装边界来看，顶部悬挂结构的安装孔位是按照通用的吊装支架尺寸设计的，两个对称的连接耳孔中心距留足了标准紧固件的安装空间，不需要额外做转接件就能直接固定在常规的壁挂支架或者吊装架上，钟体的最大外径是整个构件的安装最大轮廓尺寸，

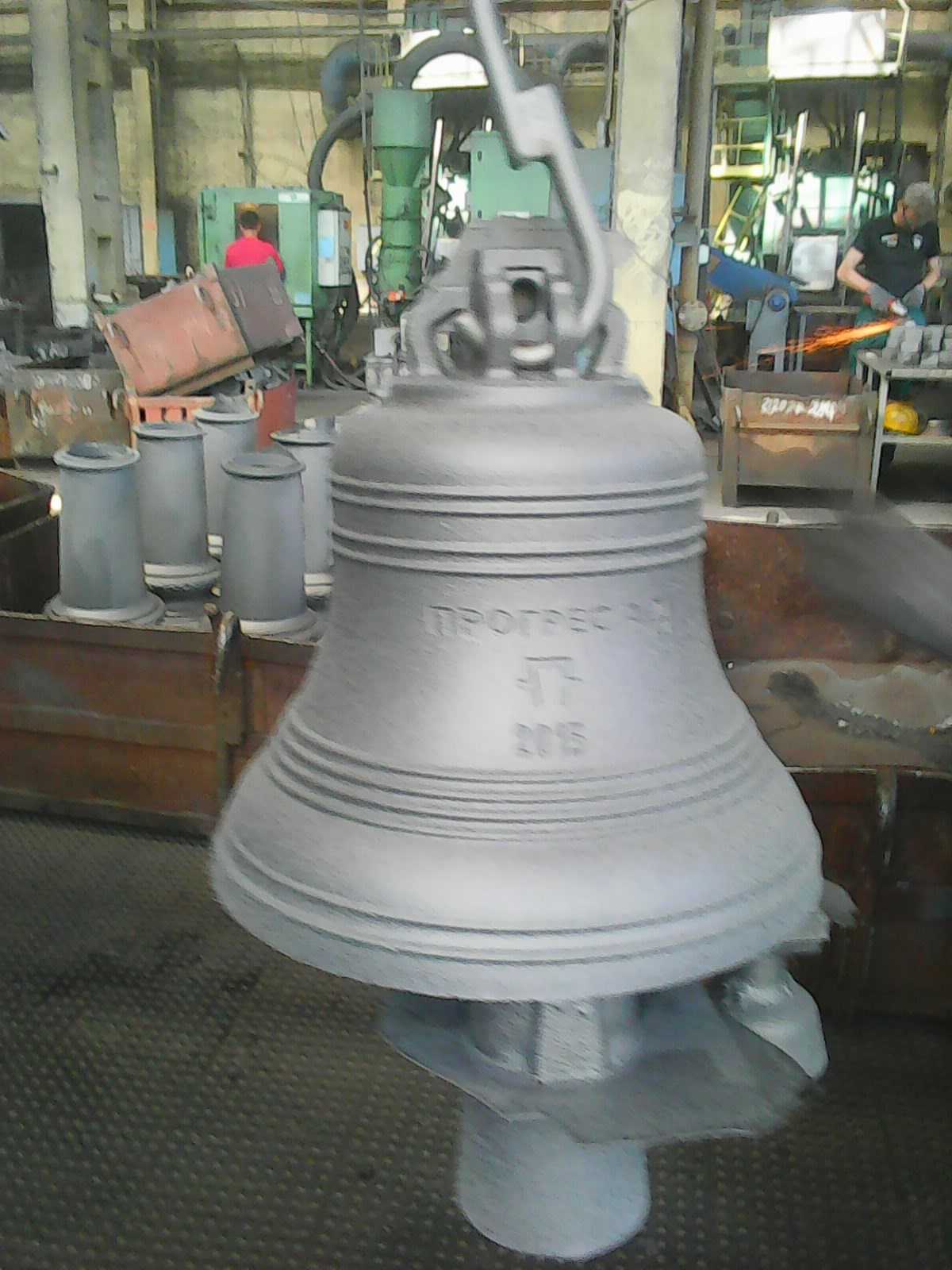

　　安装时只需要保证钟口下方预留足够的敲击摆锤活动空间，周围150mm范围内没有硬质遮挡物，就不会影响声响的正常传播。实际生产中，这类钟形铸件的建模还要考虑拔模斜度，沿着钟体的回转轴线方向，外壁做了1:50的拔模斜度，内壁的拔模斜度稍大一点，做到1:30，方便铸造后脱模，不会因为脱模时的外力拉扯导致铸件变形。另外钟体外壁的几道环向凸起，不只是装饰作用，每一道凸起都是一道环形加强筋，既可以提升钟体的抗侧向冲击能力，避免搬运或者安装时磕碰造成壳体凹陷，还能分段调整钟体的振动节点，让不同频率的振动能更均匀地传导，避免出现声音发闷或者尖锐刺耳的问题。球墨铸铁材质的选用，除了强度和减震性能的考虑，还有耐候性的因素，这类钟形构件很多是安装在户外场景，球墨铸铁的防锈能力优于普通低碳钢，表面做简单的喷塑或者烤漆处理之后，就能适应户外的雨淋、温变环境，长期使用不会出现严重的锈蚀穿透问题。建模过程中，所有的圆角过渡都做了统一处理，没有尖锐的棱角，一方面是避免铸造时出现应力集中导致的裂纹，另一方面也能减少安装使用过程中的磕碰划伤风险，毕竟这类构件很多是需要人工安装维护的，光滑过渡的边角能提升操作的安全性。
