传感器安装固定支架结构设计

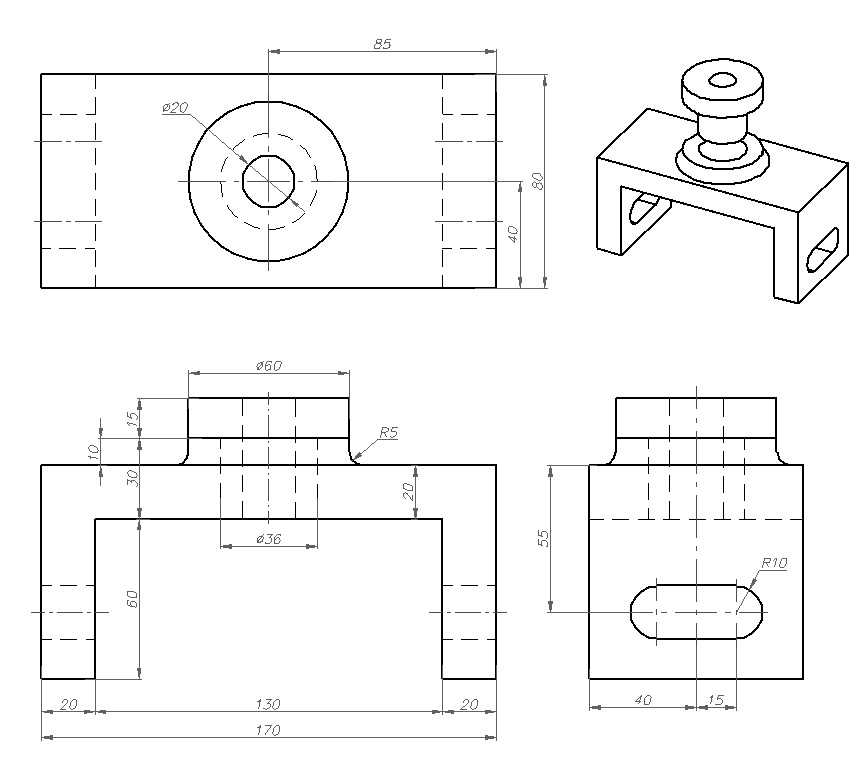

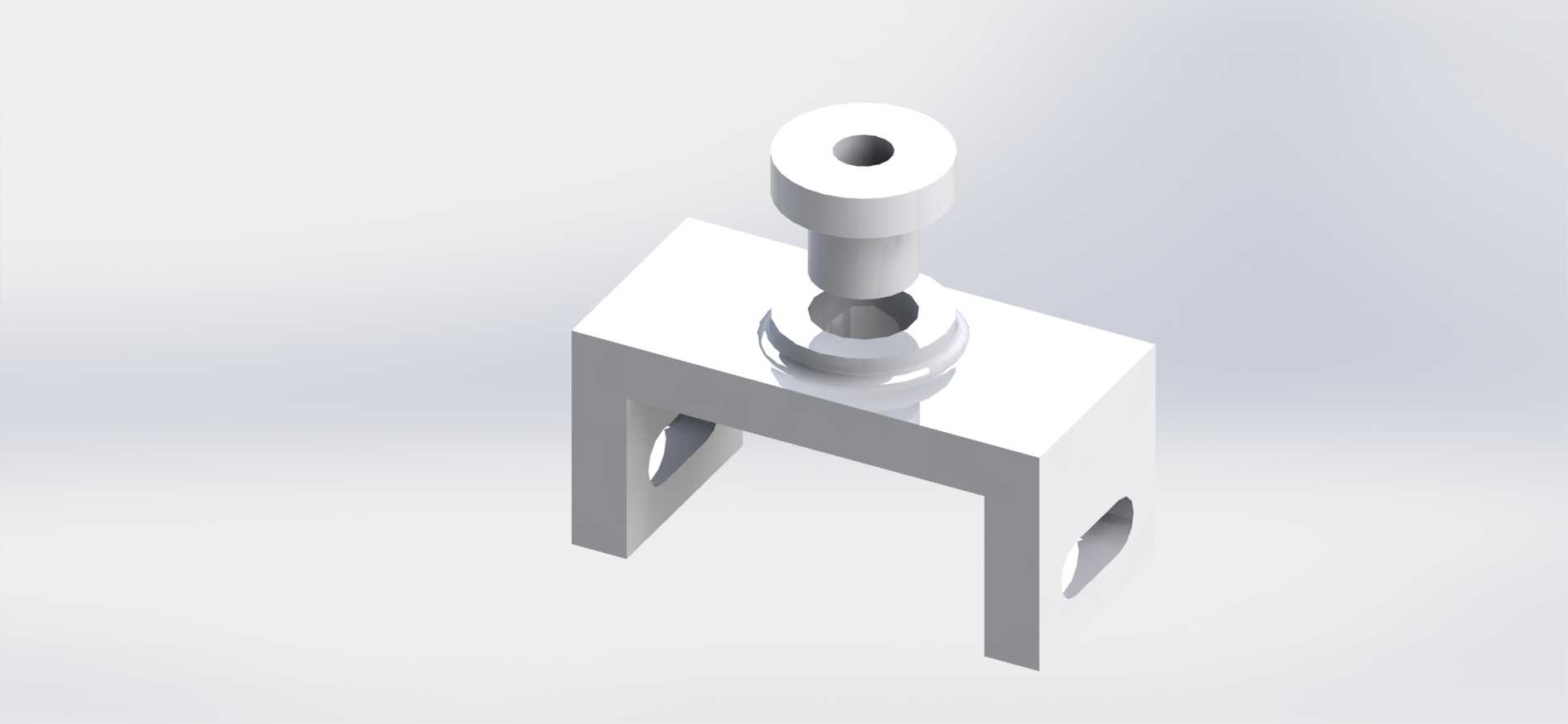

　　在工业传感检测场景中，这类支架是传感器与被测设备之间的核心连接载体，常见于自动化生产线的位置检测工位、精密装配设备的到位信号采集点、物流输送线的物料识别单元，承担着固定传感元件、保证检测位置精度、抵消设备运行振动带来的检测偏差的作用。从结构设计逻辑来看，整体采用U型开口的基座构型，开口侧的两个支脚预留了侧向安装孔，可通过螺栓直接固定在设备型材机架、安装立板或者移动滑台的端面上，这种双侧固定的方式相比单臂悬臂安装，能大幅降低支架在设备启停、高速往复运动过程中的形变量，避免传感器检测位置偏移导致的信号误触发。基座顶部设计了阶梯式的柱体安装位，下部的沉孔结构用于容纳传感器的尾部接线端或者定位凸台，上部的通孔可供传感器的检测端伸出，

　　同时柱体与基座衔接处做了环形的过渡凸台，既可以在安装传感器时起到轴向定位作用，也能强化柱体与基座连接位置的结构强度，避免长期受振动影响出现连接部位断裂的问题。从安装边界来看，基座的U型槽宽度适配常规工业型材的安装间距，侧向安装孔的中心距符合通用安装孔位标准，不需要额外对安装基面做定制化打孔改造，就能适配多数常规检测工位的安装需求；顶部柱体的孔径尺寸匹配常用的圆柱型接近开关、光电传感器的外径公差，安装时只需要从柱体上方穿入传感器，在侧面预留的紧定孔位拧入紧定螺钉，就能完成传感器的轴向固定，调整检测距离时只需要松紧紧定螺钉就能上下调整传感器伸出长度，不需要拆卸整个支架，现场调试的便利性较强。细节设计上，所有的棱边都做了小尺寸的倒角处理，

　　既避免安装过程中锐边划伤操作人员，也能减少加工过程中应力集中导致的零件开裂风险；支脚位置的侧向孔做了沉头设计，螺栓安装后头部不会突出支脚表面，避免与周边运动部件发生干涉。这类支架的材质通常选用铝合金或者不锈钢，铝合金材质重量轻，适合安装在移动滑台这类对负载重量敏感的运动部件上，不锈钢材质耐腐蚀性强，适合在有切削液喷淋、潮湿粉尘的工业现场使用。在实际选型应用中，需要根据所用传感器的外径尺寸匹配顶部安装孔的直径，根据安装基面的空间尺寸确认基座的整体长宽尺寸，避免支架尺寸过大与周边管线、机构产生干涉；如果应用在振动幅度较大的冲压、锻压设备周边，还可以在支架与安装基面之间增加薄橡胶减震垫，进一步降低振动对传感器检测精度的影响。

　　整个结构没有复杂的异形曲面，常规的铣削、钻削加工就能完成全部工序，加工成本低，互换性强，适合批量加工后作为传感安装的通用配件储备，在设备改造、工位新增检测点的场景中，不需要重新设计定制支架，直接选用对应尺寸的该类支架就能快速完成传感器的安装固定，大幅缩短现场调试的周期。
