工业管路系统通风体铸件结构设计

　　在工业流体输送、环境调控以及传感检测配套的管路系统中，通风类铸件是承担气流导向、通路转接、介质分流的核心承载构件，这类零件的结构合理性直接影响整套管路的压损控制、密封可靠性以及长期运行的结构稳定性。从实际工程应用场景来看，这类通风体铸件常配套于气体检测传感单元、小型通风调控支路、实验室气路转接节点以及工业设备的局部散热通风回路中，既要承担管路连接的结构载荷，也要保证气流通过时的流道平顺，避免出现局部涡流造成的压损升高、介质残留等问题。

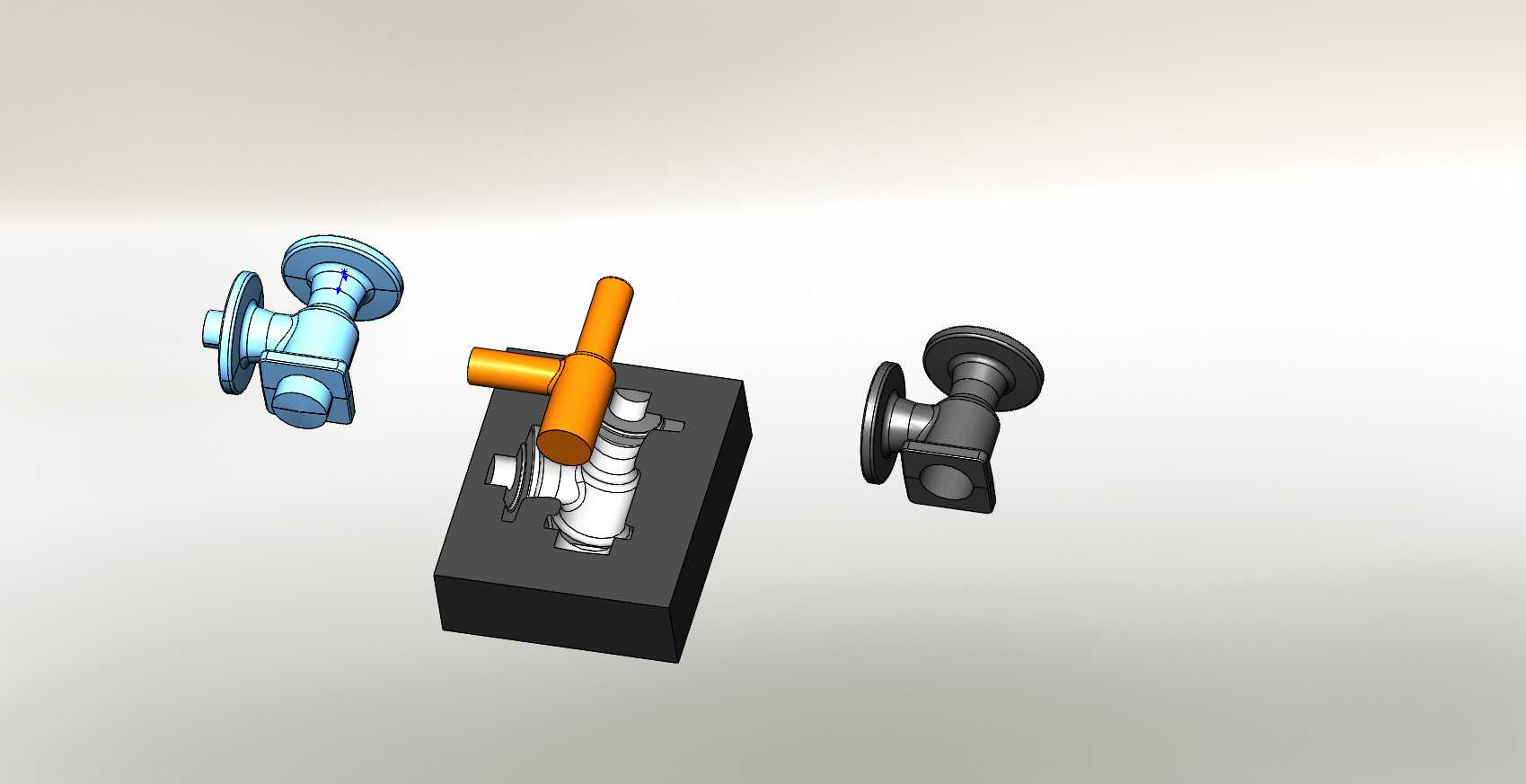

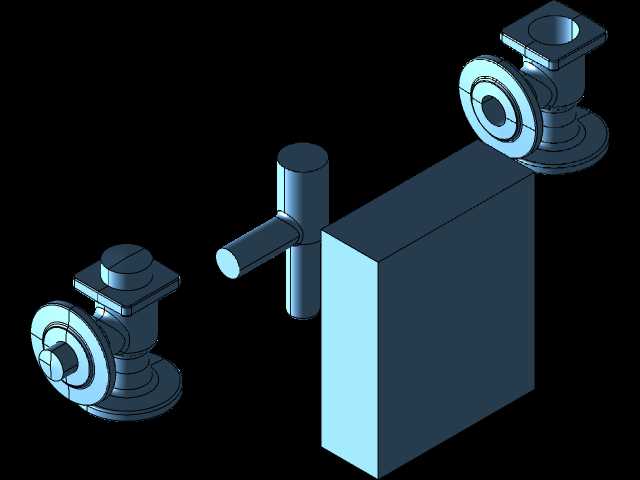

　　从结构设计的角度出发，该铸件采用一体化铸造成型的主体结构，规避了多件拼接带来的密封风险与装配累积误差。主体流道采用等径过渡的转角设计，在T型分流的交汇位置做了圆弧导角处理，减少气流直角转向带来的能量损耗，同时避免长期运行过程中介质携带的杂质在转角位置沉积卡滞。两端的连接法兰采用标准凸缘结构，法兰端面预留了密封件安装的止口位，安装时可配合平垫或O型密封圈实现端面密封，法兰盘上的连接孔位按照常规管路安装的孔距规范设计，能够直接适配同通径的标准管路接头，不需要额外制作过渡转接件，降低现场安装的适配成本。

　　侧置的操控接柄位置做了加厚的凸台结构，因为这个位置是后续安装阀芯调控组件的承载部位，铸件在这个区域的壁厚比主体流道壁厚高出30%左右，避免安装调控部件时出现应力集中导致的铸件开裂，同时接柄的轴线与主流道轴线保持垂直正交，保证后续调控部件的运动行程不会和管路安装空间产生干涉。铸件底部的方形安装基座是整款零件的固定承载位，基座底面设计为平整的加工基准面，四个角位预留了安装固定的沉孔，安装时可以通过螺栓将整个通风体固定在设备机架或者安装面板上，基座和主体流道的连接位置做了三角加强筋结构，抵消管路运行过程中产生的振动载荷，避免长期振动导致的连接部位松动。

　　在外形尺寸与安装边界的设计考量上，整款铸件的外轮廓尺寸充分考虑了常规工业设备内部的安装空间限制，法兰端的外圆直径控制在常规同通径管路配件的标准尺寸范围内，侧接柄的伸出长度不会超出安装基座的边界投影范围，避免在密集排布的管路组中出现相邻零件的安装干涉。流道的内壁在铸造后预留了精加工余量，后续通过机加工保证内壁的粗糙度要求，减少气流流动时的沿程阻力，同时也能避免铸造毛刺脱落进入下游管路，影响传感检测元件的检测精度。

　　从实际使用的功能特性来看，这款铸件的材质选用适配常规工业通风环境的铸造材料，具备足够的结构强度与抗腐蚀性能，能够在-10℃到80℃的常规工作环境下长期稳定运行，不会因为温变产生的内应力导致铸件变形泄漏。在装配逻辑上，这款零件可以作为独立的管路转接单元使用，也可以配套对应的调控阀芯、传感检测元件组成完整的通风调控节点，适配不同的气路控制需求。设计过程中充分考虑了铸造工艺的脱模要求，所有的侧壁结构都预留了合理的拔模斜度，流道内部的转角位置避免了锐角结构，减少铸造过程中出现的砂眼、缩孔等缺陷，降低铸件的废品率，同时也减少后续机加工的工序量，控制零件的整体制造成本。在安装维护层面，平整的基准面设计让现场安装时的找平工序更加简便，法兰端的连接结构不需要特殊的专用工具就可以完成拆装，后期维护更换密封件或者清理流道时的操作空间充足，不需要拆解周边的相邻管路就可以完成维护作业，降低设备运维的时间成本。
