倾斜式三轮载人代步车架结构设计

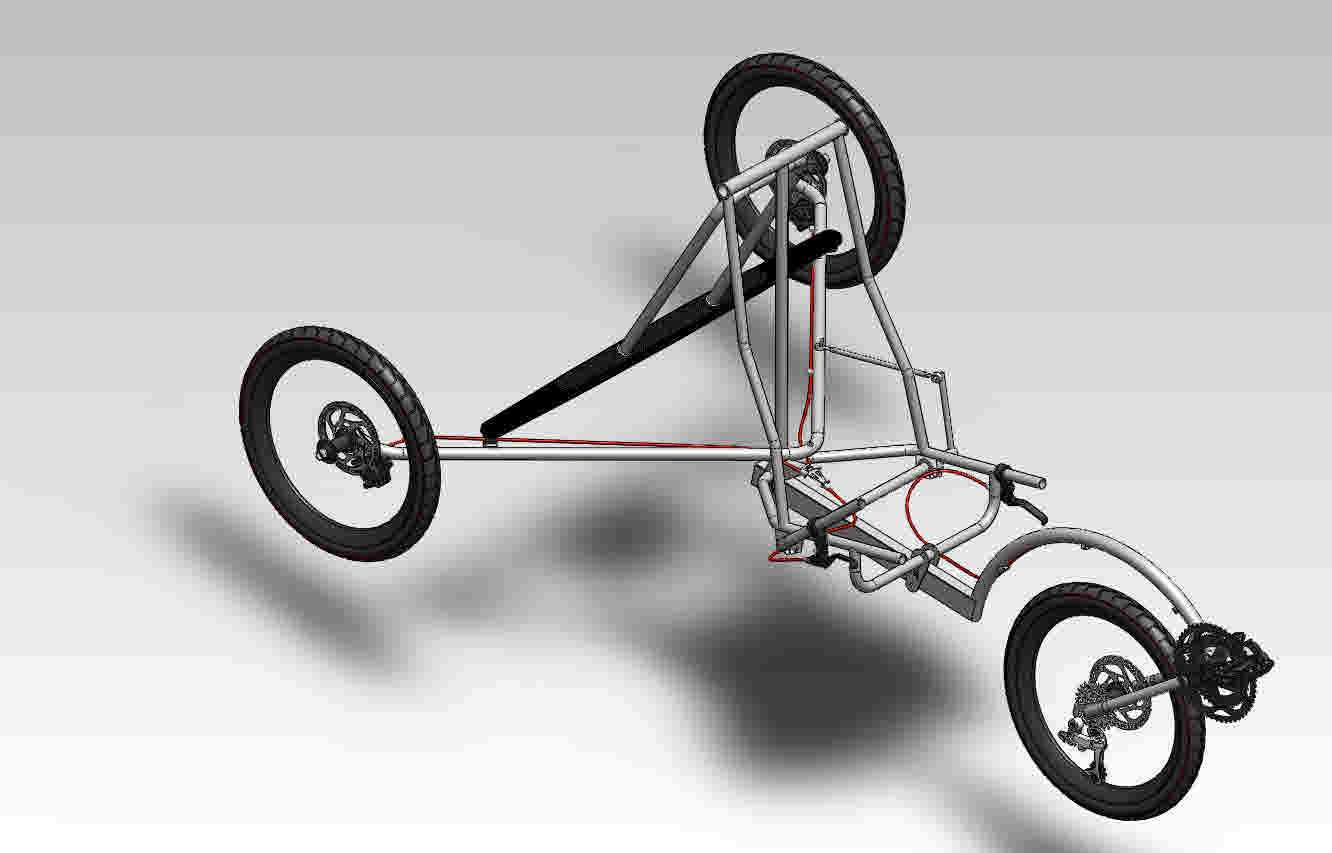

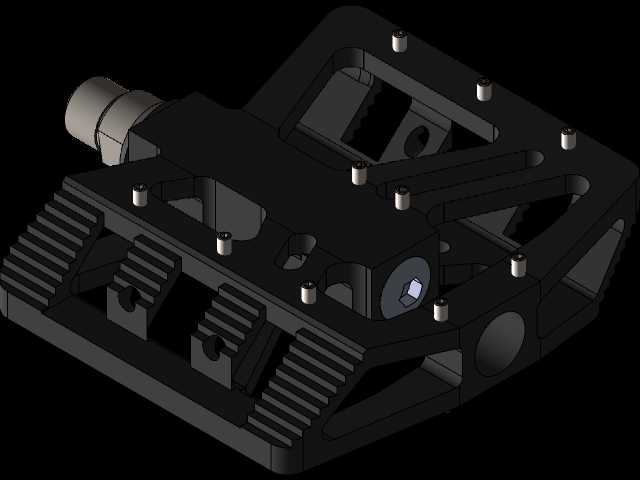

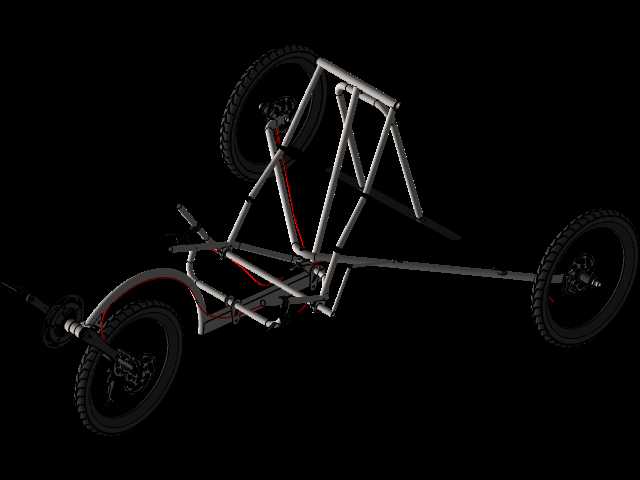

　　这款倾斜布局的三轮载具结构，最初的设计出发点是解决普通两轮代步工具低速易侧翻、传统正三轮过弯倾斜不足的痛点，主要面向短途休闲代步、低空飞行载具地面滑行底盘的适配场景，后续可拓展加装动力单元、飞行升力组件完成陆空两用载具的地面承载功能。从结构布局来看，整车采用前单轮转向、后双轮承载的倒三角轮距布置，前转向轮集成了碟刹制动组件与脚踏传动结构，转向把通过刚性连杆与前轮转向节连接，转向行程预留了足够的左右偏转余量，可满足最小转弯半径3米以内的转向需求，适配狭窄社区道路、郊野非铺装小路的通行要求。车架主体采用薄壁圆管焊接成型的空间桁架结构，管材选型兼顾结构强度与轻量化需求，主承力梁沿纵向布置连接前后轮组安装位，

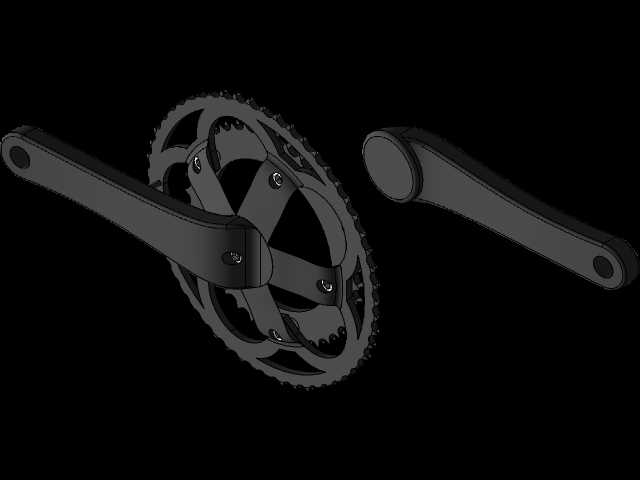

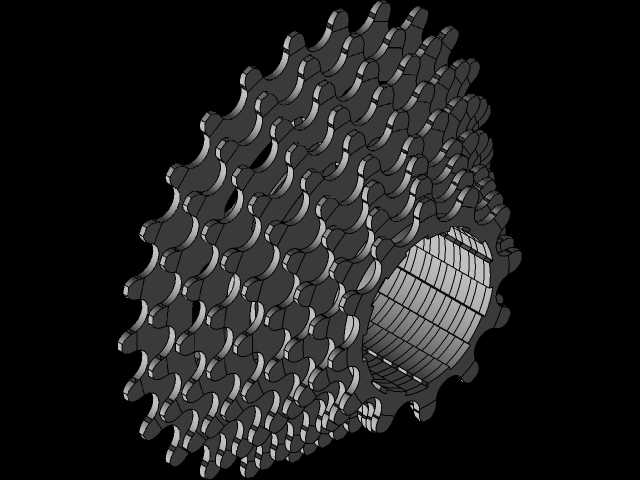

　　斜向支撑管分散轮组传递的路面冲击载荷，后双轮的安装摆臂通过铰接点与主车架连接，预留了悬架减震组件的安装接口，可根据使用场景选配弹簧阻尼减震器，过滤非铺装路面的颠簸振动。传动部分采用链条传动结构，牙盘安装在前轮侧的脚踏转轴位置，飞轮固定在前轮轮毂处，骑行时的踩踏动力直接传递至前轮，减少传动路径的动力损耗，同时后轮组不参与动力传递，可简化后悬架的结构设计，降低整体装配复杂度。过弯时整车可跟随骑行者的重心偏移产生一定角度的侧倾，后双轮的铰接结构允许车架相对后轮轴产生倾斜角度，避免传统正三轮过弯时离心力导致的侧翻风险，侧倾角度限位结构设置在主车架与后轮摆臂的连接位置，最大侧倾角度控制在25度以内，兼顾过弯灵活性与行驶稳定性。安装边界方面，

　　整车轴距控制在1.2米左右，后轮轮距为0.8米，整体宽度不超过0.9米，可顺利通过常规宽度的人行通道、住宅单元门，车架上部预留了座椅安装位、储物空间安装接口，可根据使用需求加装布艺座椅、后置储物筐，拓展日常使用的实用性。轮组采用常规自行车轮径规格，轮胎选用防滑耐磨的橡胶外胎，轮组辐条采用高强度钢丝编制，可承受单轮120kg的垂直载荷，整车额定承载质量可达150kg，满足单人骑行加随身行李的承载需求。制动系统前后轮均预留了碟刹安装位，前轮采用线拉碟刹结构，后轮可根据需求加装鼓刹或碟刹组件，制动拉线沿车架管侧布置，通过线卡固定在管材表面，避免骑行过程中拉线与运动部件产生干涉。转向把位置预留了刹车手柄、调速转把的安装空间，

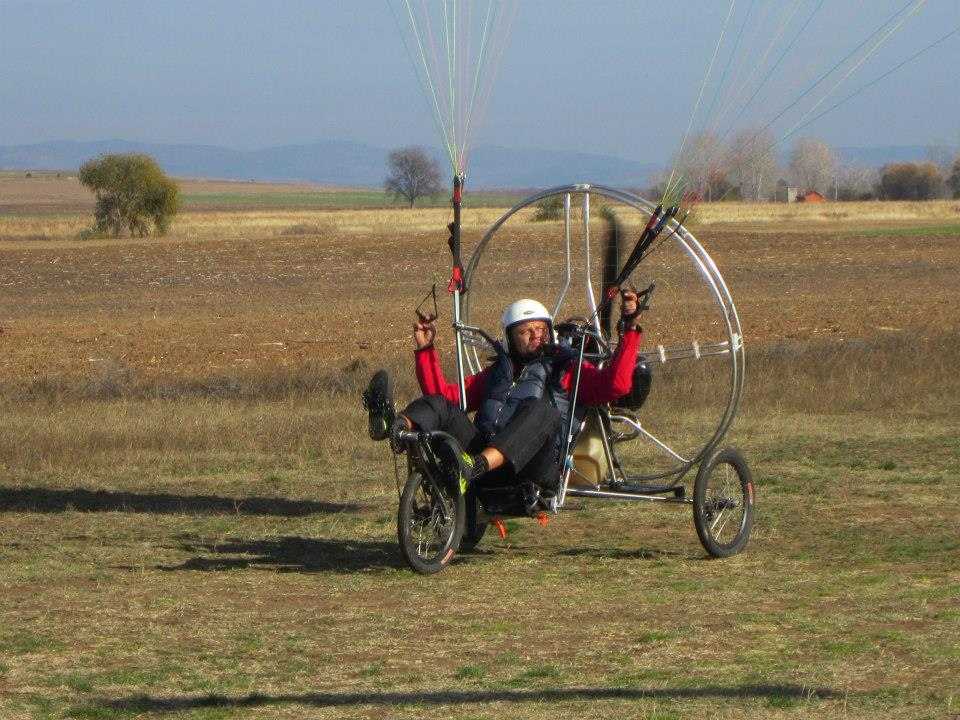

　　后续改装电动助力版本时，可直接在该位置加装电控组件，无需对车架主体结构进行二次打孔焊接，降低改装成本与结构强度损耗。车架焊接位置均做了打磨过渡处理，避免应力集中导致的管材开裂，所有铰接转动位置均预留了轴承安装位，可加装深沟球轴承减少转动摩擦阻力，提升骑行时的操作顺滑度。从实际使用场景来看，该结构既可以作为纯人力休闲代步车，用于郊野绿道骑行、社区短途通勤，也可以作为轻型飞行载具的地面滑行底盘，加装螺旋桨、机翼等飞行组件后，可完成地面滑行、起飞降落的承载功能，车架上部的空余安装位可固定飞控组件、动力电源、燃油动力单元等设备，主承力梁的载荷冗余设计可满足加装飞行组件后的整体重量承载需求。
