Can-amDS450全地形车铝合金下控制臂模型

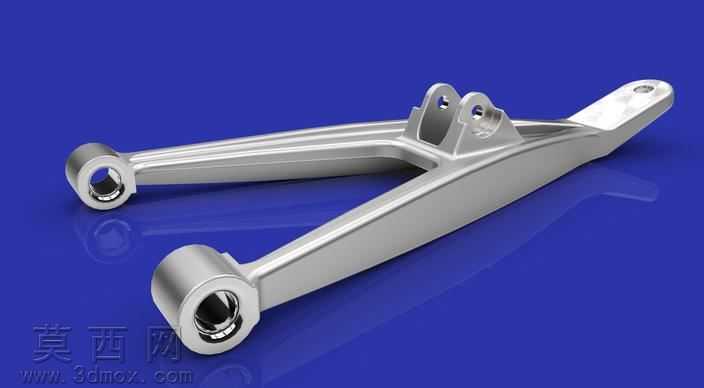

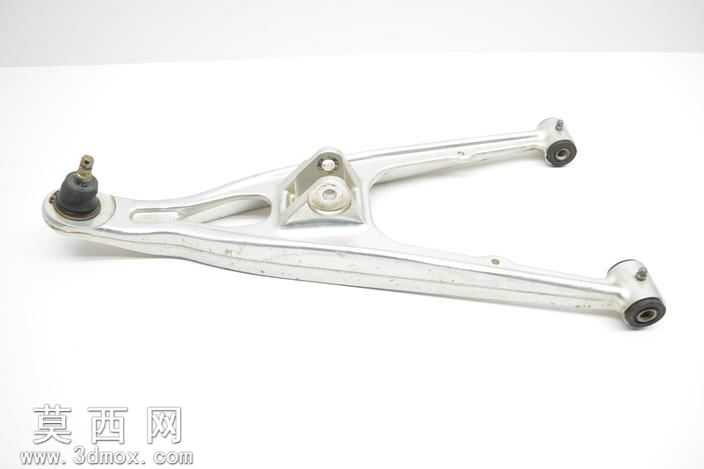

本模型为Can-amDS450全地形车配套的下控制臂，也就是俗称的低一臂，采用三维建模软件完成1:1精确复刻，完整还原了原厂铝合金锻造摆臂的全部结构细节。建模过程中首先参考实物测绘的尺寸参数，以摆臂的三个安装铰接点为基准搭建骨架，先绘制主体的纵向承力梁轮廓，通过放样命令生成变截面的铝合金主体结构，精准还原了摆臂从球头端到两个衬套端的截面渐变形态，兼顾轻量化与结构强度的设计特征。模型完整还原了摆臂上的球头安装座结构，包括球头销的锥面配合结构、锁紧螺纹段、防尘罩安装卡槽，以及端部的球头防尘罩轮廓；两个后衬套安装位精确复刻了衬套压装的孔位深度、同轴度公差，以及衬套外圈的金属骨架轮廓，同时还原了摆臂中部的减震器安装凸台，包括凸台的螺栓过孔、加强筋结构，以及摆臂表面为提升刚性设计的冲压加强筋、减重凹槽结构，连摆臂表面的阳极氧化层质感、铸造合模线细节都通过材质贴图做了还原。材质设置上，主体采用6061铝合金材质，调整金属度、粗糙度参数还原锻造铝合金的哑光金属质感，球头部分采用橡胶防尘罩+钢制球销的组合材质，衬套部分设置为橡胶+金属内圈的复合材质，渲染阶段采用三点布光，突出摆臂的金属光泽与结构线条，清晰展现各安装位的配合关系。设计思路上完全遵循原厂部件的受力逻辑，主体的Y型结构将车轮端的冲击力均匀分散到两个车架铰接点，中部的加强筋布局完全对应实际行驶中的受力方向，所有安装孔位的位置、尺寸都与实车部件完全匹配，可用于全地形车底盘悬挂系统的装配模拟、运动仿真分析，也可用于改装部件的设计参考、维修教学演示使用，模型结构完整无破面，各部件可单独拆分编辑，能够直接导入装配环境完成整车悬挂的匹配验证。
