弯管钻孔加工液压工装夹具结构

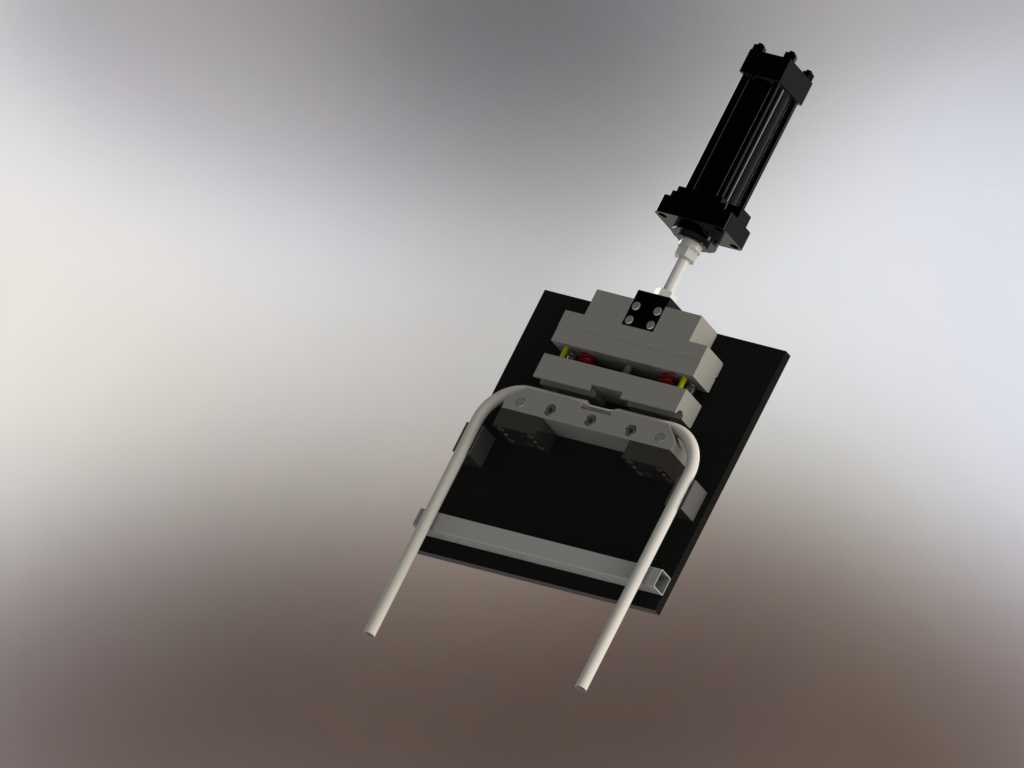

　　这套液压驱动的加工工装，核心针对已完成弯曲成型的金属管路件钻孔工序做定位装夹设计，在流体管路加工、液压管件生产、汽车油路配管加工场景中适配性极强。现场加工时，弯管类零件因为自身存在空间弯曲弧度，普通平口钳、手动夹具很难实现完全贴合定位，装夹时容易出现转动、轴向窜动，直接导致钻孔位置度超差，甚至钻穿管壁造成零件报废，这套结构正是针对这一加工痛点做的定向设计。整套工装以底部方形安装基板作为承载基准，基板上预留了多组阵列安装孔位，可直接通过T型螺栓固定在钻床工作台、加工中心工作台面上，安装时不需要额外做转接板适配，基板的平面度公差控制在0.02mm以内，保证整套工装的安装基准与机床工作台面平行，避免装夹基准倾斜带来的加工误差。

　　基板上方的定位组件采用仿形定位块设计，定位块的型面完全匹配弯管装夹段的外圆弧度，零件放置时可直接落入定位槽内，不需要操作人员反复调整找正，定位块侧面设置了弹性顶销，当零件放置到位后顶销自动卡入弯管的工艺定位点，限制零件的轴向自由度，避免钻孔过程中零件受钻头轴向力发生窜动。驱动单元采用立式安装的标准液压缸，液压缸通过法兰座固定在基板上方的立板支架上，液压缸活塞杆的伸出端连接压头组件，压头的工作面做了圆弧包胶处理，压紧时不会划伤弯管的外表面，同时包胶层的微量变形可以补偿弯管外径的尺寸公差，保证不同批次同规格弯管都能被可靠压紧。液压缸的行程经过精确计算，完全伸出时压头的压紧力作用点刚好落在钻孔位置的正上方支撑区域，

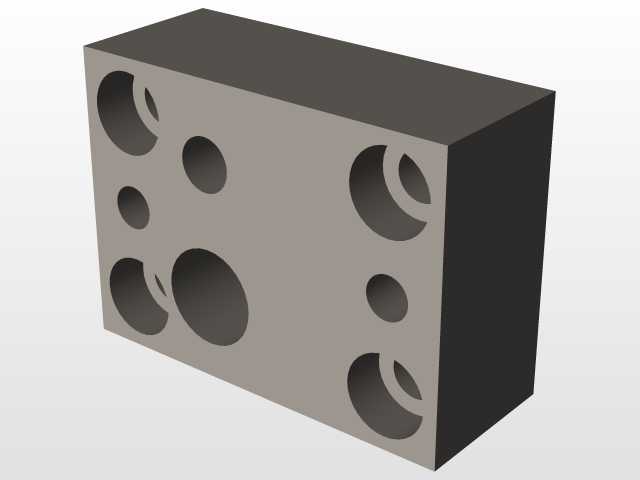

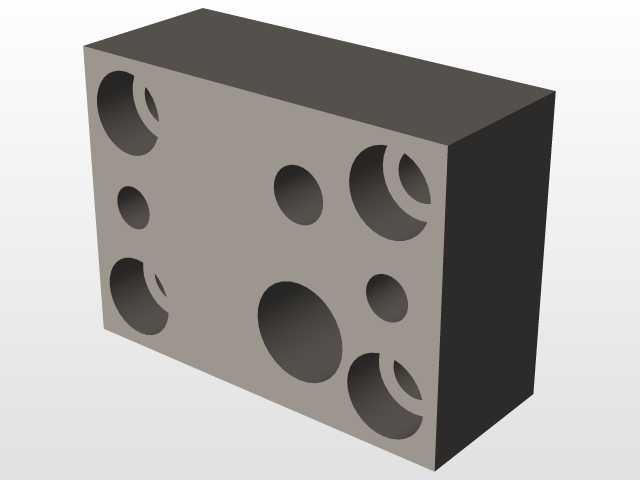

　　避免零件装夹时出现悬臂翘曲，钻孔时产生振纹影响孔壁粗糙度。工装两侧设置的圆钢弯制操作扶手，是考虑到现场操作人员更换工装、调整位置时的搬运需求，扶手的高度刚好符合人体作业时的握持高度，不需要额外借助吊装工具就可以短距离移动工装，扶手与基板之间采用螺纹连接固定，长期使用出现磕碰变形时可以单独拆卸更换，不需要更换整个基板。整套结构的油路采用内置式布局，液压管路从基板内部的油道连通液压缸，外部没有裸露的油管，避免加工过程中铁屑飞溅刮伤油管造成漏油故障，液压系统的工作压力可根据弯管的壁厚、材质调整，针对薄壁铝管、铜管加工时调低压力避免夹变形，针对钢管、不锈钢管加工时调高压力保证装夹刚性。在实际生产验证中，这套工装相比传统手动螺丝压紧的夹具，

　　单件装夹时间可以缩短60%以上，钻孔的位置度公差可以稳定控制在0.1mm以内，完全满足液压管路、气动管路的装配精度要求，同时因为采用液压驱动压紧，操作人员不需要反复拧紧螺栓，大幅降低了重复装夹的劳动强度。设计时还考虑了不同规格弯管的适配性，定位块和压头都采用快换式结构，更换不同规格的弯管加工时，只需要拆卸两颗固定螺丝更换对应型面的定位块和压头，不需要重新调整液压缸的安装位置，换型时间可以控制在10分钟以内，适配多品种小批量的管路加工生产场景。整套结构的外形尺寸控制在小型工装范畴，安装边界不超过400mm见方，不会占用过多的机床工作台空间，同一台钻床上可以同时安装两套同类型工装，交替装夹零件实现连续加工，进一步提升设备利用率。
