阿根廷HidroMec拉杆式液压缸结构

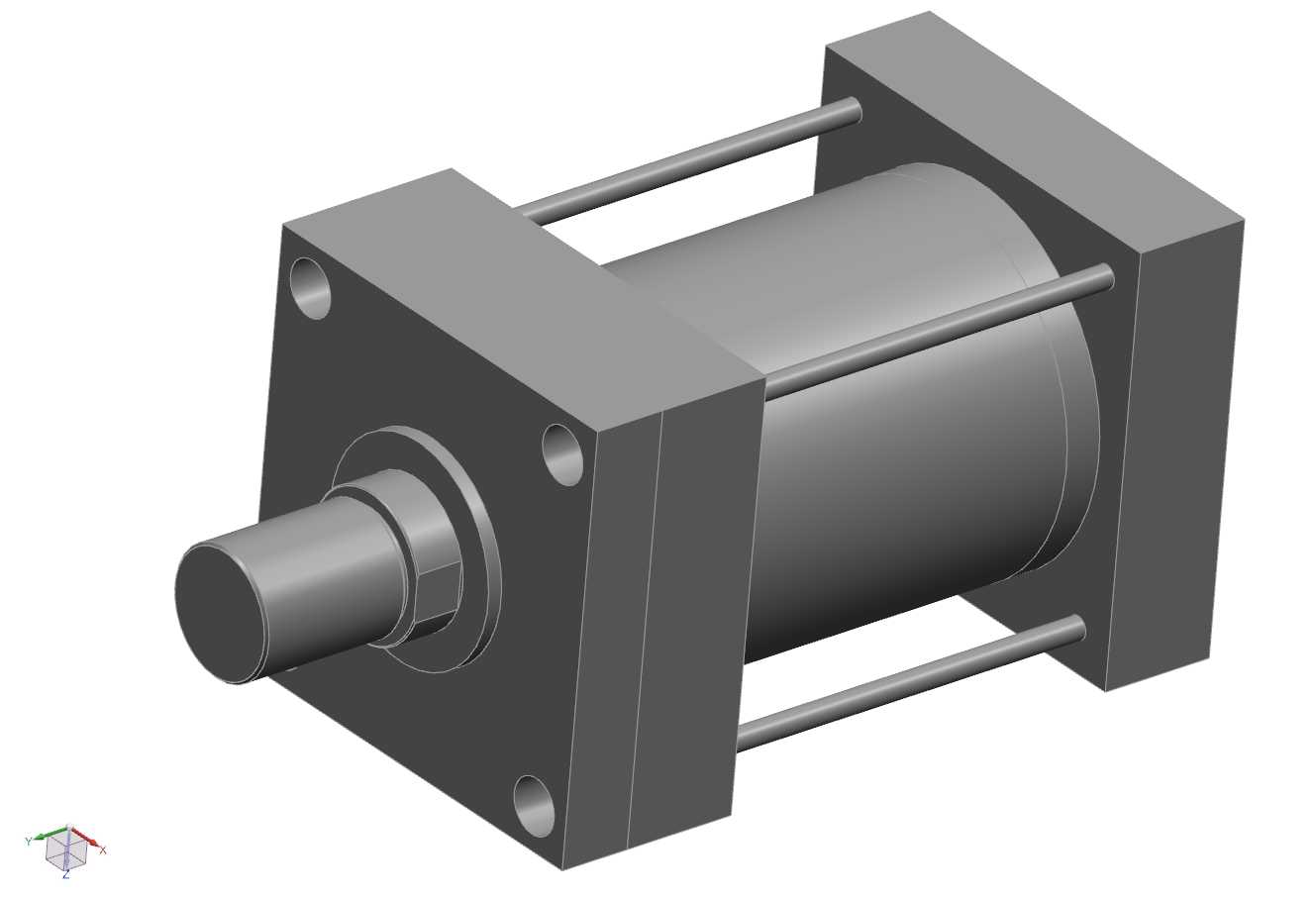

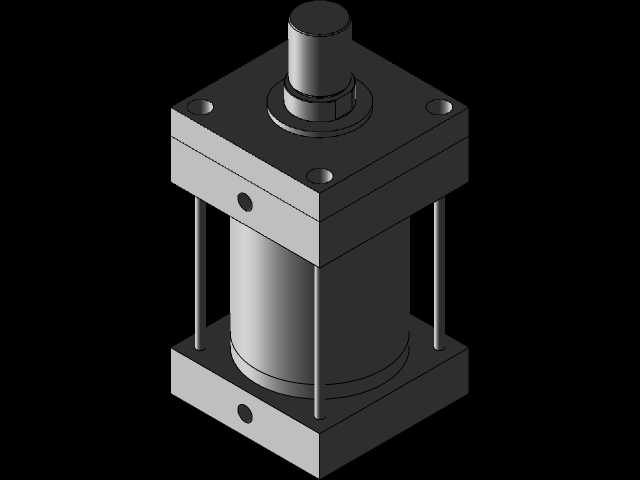

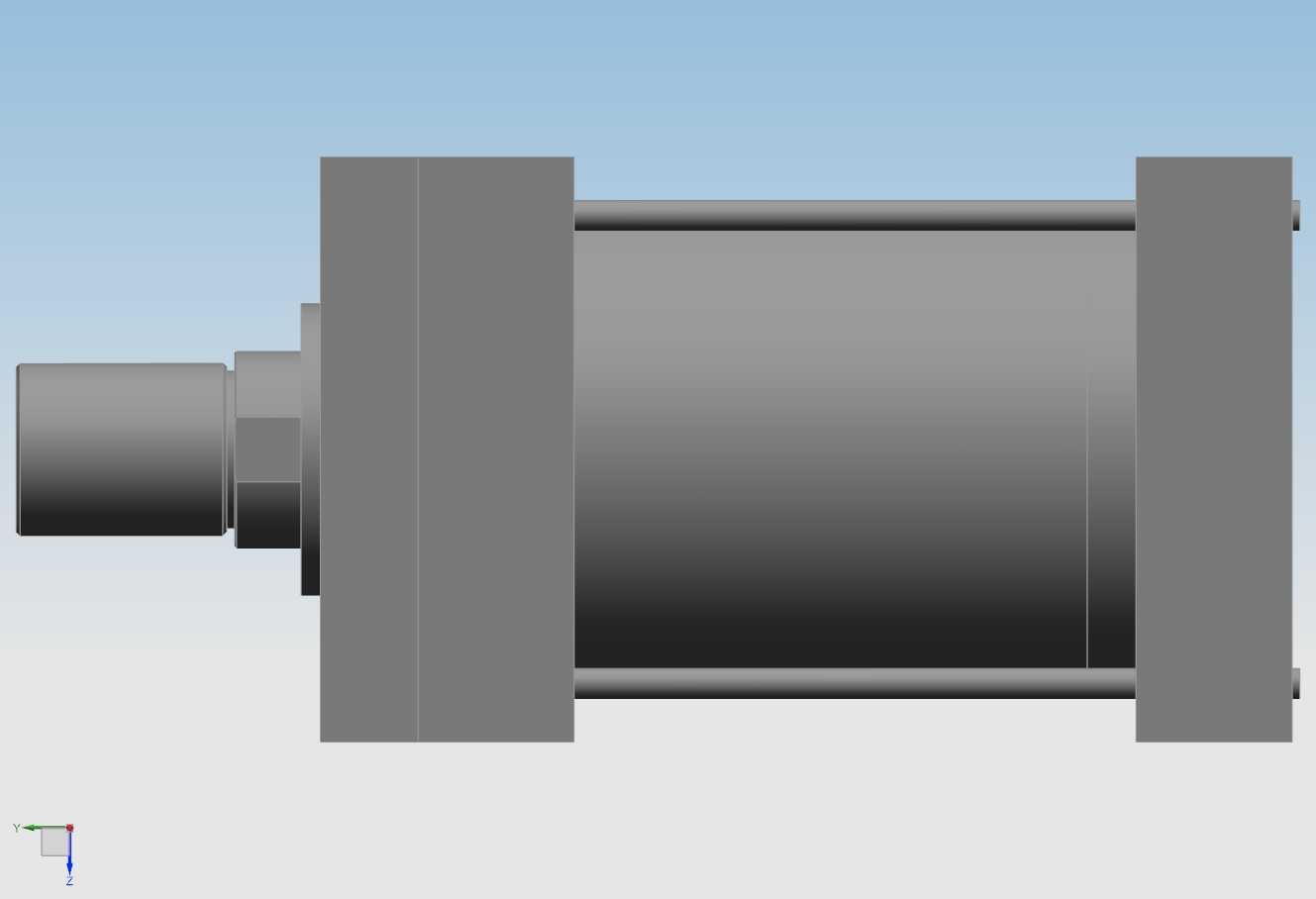

　　这款拉杆式液压缸是南美工业场景中应用普及率较高的液压执行元件，在当地的农机改装、轻工生产线辅机、小型液压站配套、仓储设备顶升机构中都能见到同结构产品的身影，其结构成熟度经过了长期现场工况验证，没有冗余的花哨设计，完全围绕可靠执行直线往复动作的核心需求开发。从结构设计逻辑来看，这款油缸采用了经典的四拉杆锁紧端盖结构，四根平行布置的高强度拉杆将前后端盖与缸筒牢牢压合，这种结构的优势在于装配维护门槛低，现场更换密封件时不需要专用压装工具，松开拉杆螺母即可拆解端盖抽出活塞组件，对于售后维护资源不算充足的偏远作业场景十分友好；端盖与缸筒的接合面采用止口定位，能保证装配同轴度，避免活塞运行时出现偏磨拉缸的问题，

　　端盖上的安装孔为通孔式法兰安装结构，安装时可以从设备安装板正面穿入螺栓直接锁紧，不需要在安装板背面预留拧螺母的操作空间，适合紧凑安装空间的设备布局。从功能特性来看，这款油缸为单杆双作用结构，进出油口布置在缸筒两侧的端盖位置，活塞两侧的容腔可以分别通入压力油，实现伸出与缩回的双向可控动作，活塞杆伸出端设置了轴用密封与防尘圈的组合结构，既能阻挡内部压力油外泄，又能避免外界的粉尘、切削碎屑、水汽进入缸筒内部划伤密封件与缸筒内壁，适配多粉尘、轻度潮湿的普通工业作业环境；活塞杆端部采用外螺纹连接结构，可以根据实际负载端的连接需求，搭配不同形式的连接接头，比如铰接耳环、法兰连接盘、叉形接头等，不需要对活塞杆本体做二次加工，

　　降低了现场适配的加工成本。在安装边界与尺寸适配方面，这款油缸的方形法兰安装面四个角设置了贯通安装孔，孔位分布对称，安装时不需要额外做防转定位结构，依靠四个螺栓的锁紧力即可保证缸体不发生转动；缸体的外形轮廓为规整的方形结构，没有突出的不规则结构，在设备布局时可以直接贴靠安装基准面布置，不需要额外预留避让空间；活塞杆的伸出长度与缸筒行程匹配，选型时可以根据实际需要的推拉力、行程参数匹配对应规格，其参数化的结构特征也方便设计人员在做设备三维布局时直接调用调整，快速完成不同行程、不同安装规格的油缸选型适配，不需要从零开始建模，能大幅缩短液压系统的设计周期。在实际工况应用中，这类拉杆油缸常被用在需要中等推拉力的直线动作工位，

　　比如小型压力机的压装工位、输送线的工件阻挡顶升机构、环卫设备的厢门启闭机构、小型工程机械的动作执行端，其额定工作压力覆盖常规中低压液压系统的压力区间，能满足绝大多数普通工业场景的使用需求；缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，能降低活塞密封的磨损速度，延长密封件的使用寿命，活塞上的支撑环采用耐磨复合材料，能承受一定的侧向力，避免活塞杆伸出时出现下垂剐蹭端盖的问题，对于存在轻微偏心负载的工况也有一定的适配能力。从建模还原的角度来看，这款模型完整还原了油缸的所有外部结构特征，包括拉杆的伸出端、端盖的安装孔位、活塞杆的密封台肩、油口的接口位置，在做设备整体装配时，可以直接用来做干涉检查、安装空间校核，也能用来导出工程图标注安装尺寸，给现场安装施工提供准确的尺寸参考；其规整的结构也方便设计人员在此基础上做二次改型，比如调整拉杆长度适配更长行程、更换端盖的安装形式适配不同的设备安装接口，不需要重新搭建基础结构框架，能有效提升液压系统的设计效率。
