液压矫直机集成阀块结构设计

　　在金属型材、棒料、轴类零件的精整加工产线中，液压矫直设备是保障工件直线度公差的核心执行单元，而集成式液压阀块作为整机油路控制的核心载体，其结构设计合理性直接决定设备响应速度、压力稳定性与长期运行可靠性。不同于分散式管路连接的阀组结构，本次设计的阀块采用整体块式集成方案，将压力控制阀、流量控制阀、方向控制阀的安装接口全部集成在同一块锻钢坯料加工而成的块体上，大幅减少外接管路数量与接头泄漏点，适配矫直作业中频繁带载启停、高压保压、快速换向的复杂工况。

　　从实际应用场景来看，这类阀块多用于中小型卧式液压矫直机，适配100-300吨压下力的矫直工位，主要处理直径20-120mm的热轧圆钢、冷拔轴件、有色金属棒材的弯曲变形校正，也可配套在型材校直生产线的压下机构、夹紧机构、送料定位机构的液压控制回路中。设计过程中首先要梳理各液压回路的逻辑关系：压下油缸的快进、工进、保压、卸压、快退动作回路，两侧夹紧油缸的同步锁紧回路，以及定位销的伸缩控制回路，所有油路孔道都在阀块内部交叉连通，避免外部管路的弯折损耗与压力波动。

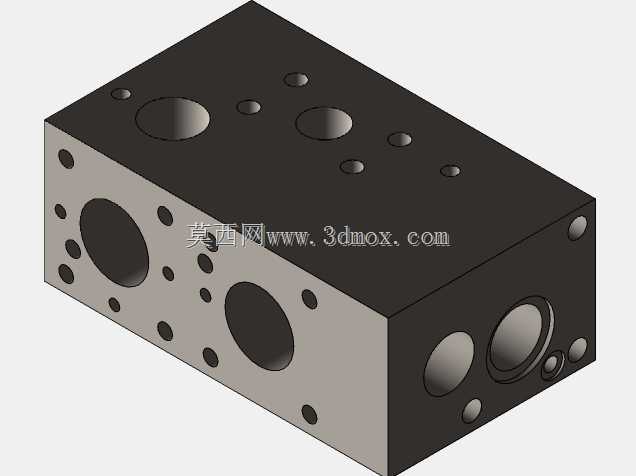

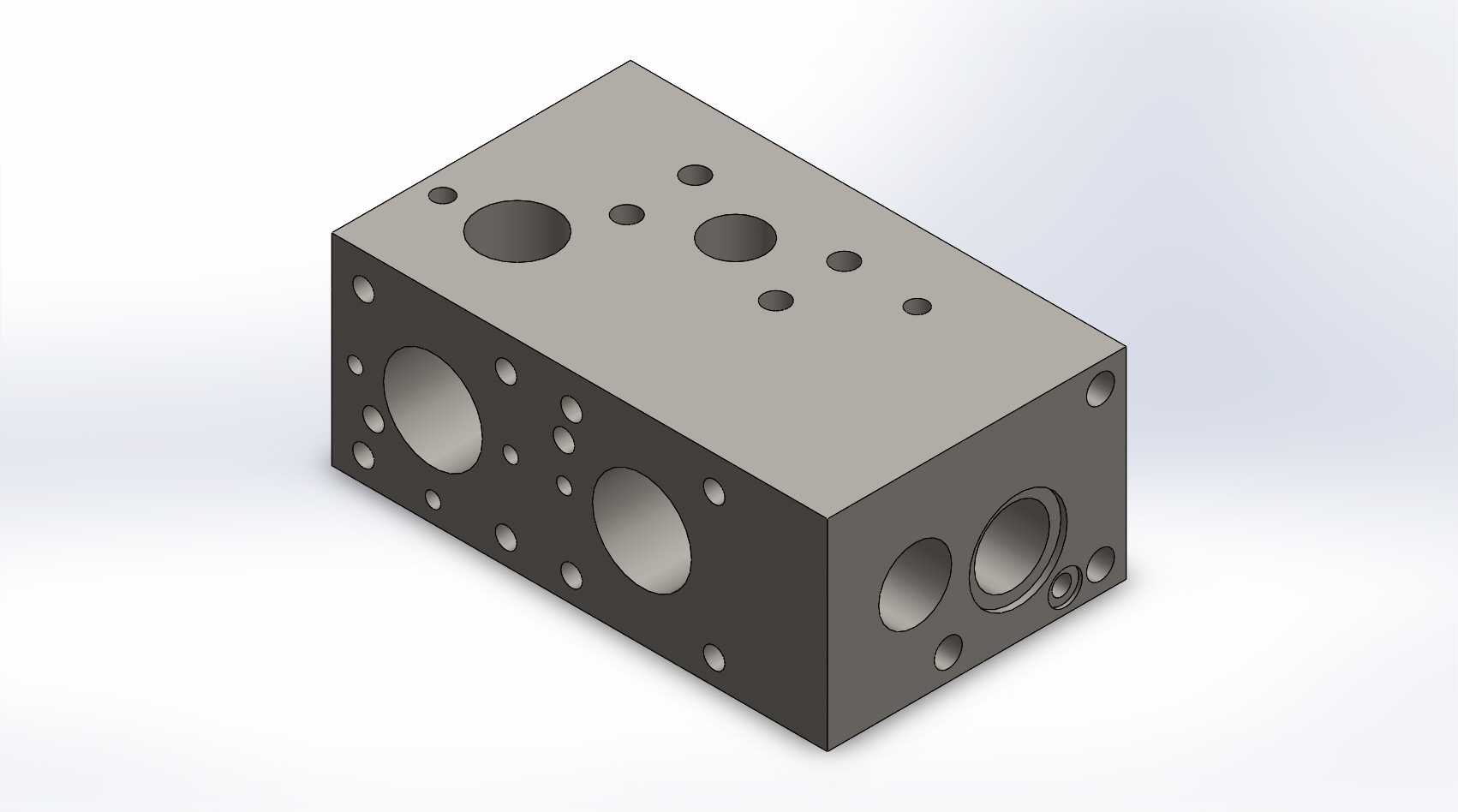

　　外形尺寸与安装边界的设计上，阀块整体采用长方体结构，六个安装面分别布置不同功能的阀件安装孔：顶面布置电磁换向阀与压力补偿阀的安装面，按照阀件的标准安装孔位加工定位销孔、油口通油孔与螺栓固定孔，孔位公差严格控制在±0.1mm以内，保证阀件安装后的密封面贴合度；侧面布置进出油口与执行机构的连接油口，油口采用标准公制螺纹连接，预留足够的管接头安装空间，避免相邻接头干涉；底面为设备安装基准面，加工有四个沉头固定孔，可直接通过螺栓固定在矫直机的油箱顶面或阀组安装支架上，安装时需保证基准面平面度公差不大于0.02mm，防止阀块受迫变形导致内部孔道错位或密封失效。

　　孔道设计是这类阀块的核心难点，设计时需要根据各回路的额定流量计算通油孔直径，主压力油路通径按照15m/s以下的流速设计，避免高压油流动时产生过大的沿程压力损失与流道噪声；回油孔道通径适当放大，控制回油流速在2m/s以内，减少回油背压对阀件动作的干扰。内部交叉孔道的加工工艺性需要提前校核，避免出现无法加工的盲孔或过深的细长孔，所有孔道的相交处都做倒钝处理，去除加工毛刺，防止铁屑残留进入液压系统造成阀件卡滞。不同压力等级的油道之间保留足够的壁厚，按照31.5MPa的最高工作压力计算，相邻高压油道之间的壁厚不小于5mm，避免长期高压运行下出现油道击穿、内部泄漏的问题。

　　功能特性层面，该阀块集成了过载保护、锁紧保压、速度调节三类核心功能：内置的溢流阀孔道可设定系统最高工作压力，当矫直压下力超过设定值时自动溢流卸荷，避免工件过压断裂或设备结构过载；靠近执行机构油口的位置加工有液压锁安装孔，可直接叠加安装双向液压锁，在压下油缸保压阶段锁紧油缸两腔油路，避免因阀件内泄导致压头下滑，保障矫直精度；每个动作回路都预留了节流阀安装位，可根据不同材质、不同直径工件的矫直工艺需求，独立调节各油缸的动作速度，适配快进接近工件、慢速压下矫直、快速退回的工艺节拍。

　　设计过程中还需要考虑实际维护的便利性，阀块的外露面预留了压力检测口，可直接安装压力表或压力传感器，实时监测各回路的工作压力，方便故障排查；所有安装孔的位置都避开了阀块的起吊螺纹孔，后期拆装阀件时无需拆卸整个阀块，可直接在设备上完成阀件更换与维护。表面处理采用镀硬铬工艺，提升阀块表面的防锈能力与抗磕碰性能，适配车间内多粉尘、少量切削液飞溅的加工环境，长期使用不会出现表面锈蚀剥落的问题。

　　从建模角度来说，这类阀块的三维建模需要先完成所有阀件的标准模型装配占位，再基于阀件的安装尺寸反推阀块的外形与孔道位置，建模过程中要逐一核对每个油口的连通关系，避免出现孔道通断错误，所有密封槽的尺寸按照对应的O型圈标准设计，保证安装后的静密封可靠性，建模完成后还需要做干涉检查，确认所有阀件、管接头、固定螺栓安装后不存在空间干涉，满足现场安装与操作的空间要求。
