曲面六边孔洞过渡填充结构设计

　　在复杂曲面类零部件的结构设计环节，多曲面交汇形成的六边孔洞填充一直是曲面建模的典型难点，这类结构广泛出现在航空航天蒙皮拼接、汽车覆盖件曲面过渡、高端卫浴曲面成型、消费电子曲面壳体的结构衔接场景中。不同于常规四边面可以直接通过放样、扫掠完成顺滑衔接，六边孔洞的边界由六段独立的曲面边缘围合而成，每一段边缘的曲率、切向方向都存在连续变化，若填充处理不当，极易出现曲面褶皱、曲率突变、壁厚不均的问题，直接影响后续的模具加工、产品成型精度以及外观质感。

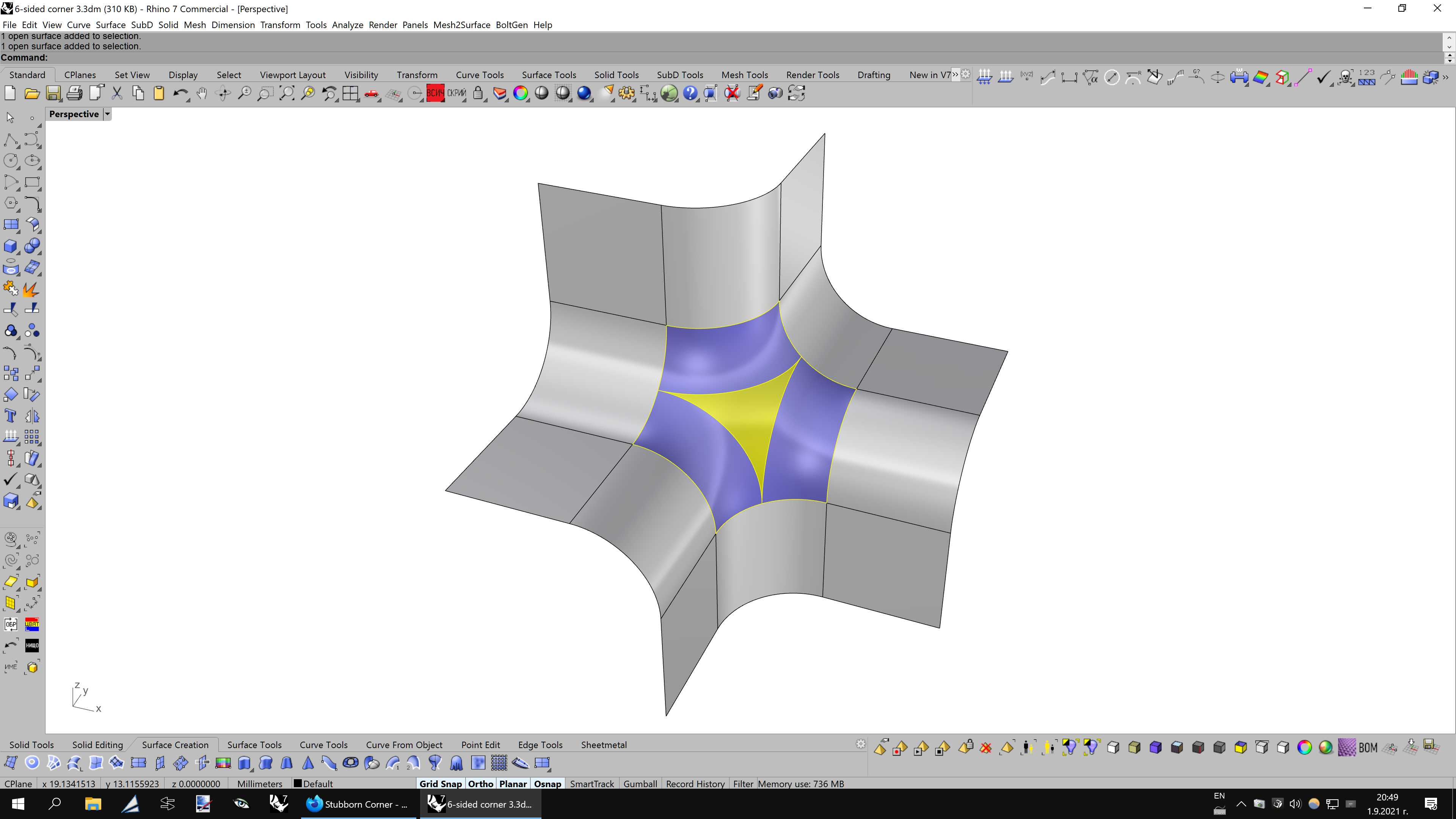

　　本次设计的六边洞填充结构，核心思路是先对六段边界的曲率连续性做统一匹配，先提取每一段边界的端点切向与曲率梳数据，将六段边界按照相邻曲率变化梯度划分为三组对称的边界对，避免直接对六边边界做单一面片填充带来的曲面扭曲。填充过程中采用分块过渡的逻辑，先在孔洞中心区域构建核心过渡曲面，核心曲面的六个边缘分别对应六段孔洞边界，每一段衔接位置都保证G2曲率连续，避免后续数控加工时出现刀路顿挫，也能让最终成型的产品表面没有肉眼可见的拼接棱线。

　　从实际应用场景来看，这类填充结构常被用在需要多曲面顺滑交汇的零部件上，比如异形流体通道的内壁过渡、曲面壳体的安装位避让衔接、艺术化工业产品的曲面拼接位置。设计时需要重点控制填充区域与周边原有曲面的壁厚一致性，常规塑料壳体类应用场景下，填充区域的壁厚偏差需要控制在周边壁厚的±10%以内，避免注塑成型时出现缩痕、填充不足的缺陷；如果是金属板材类的蒙皮结构，填充区域的曲面延展率需要控制在材料允许的成型范围内，避免冲压成型时出现开裂、起皱的问题。

　　在安装边界的匹配上，填充结构的外边缘完全贴合原有六段孔洞的边界轮廓，不需要额外对原有曲面做裁切修改，能够直接嵌入到原有曲面结构中，与周边曲面形成完整的连续整体。设计过程中特意规避了曲率突变的拐点，整个填充曲面的曲率变化呈均匀渐变趋势，从每一段边界到中心区域的曲率过渡没有阶跃，既能够满足外观件的A级曲面要求，也能满足流体通道类部件的流道顺滑要求，减少流体在通道内的阻力与紊流产生。

　　针对不同的应用场景，该填充结构还可以根据实际需求调整中心区域的凹凸趋势，比如用于流体通道时可以将中心区域设计为微凸的导流形态，引导介质顺畅流过交汇区域；用于外观壳体时可以将中心区域调整为与周边曲面曲率趋势一致的微弧形态，保证整体外观的统一性。在结构强度层面，填充区域的曲面弧度经过优化，能够在相同壁厚条件下比平面填充结构拥有更好的抗形变能力，分散外部载荷带来的应力，避免孔洞衔接位置出现应力集中导致的结构开裂。

　　在建模实现逻辑上，该结构没有采用简单的补丁式填充，而是通过边界约束、曲率匹配、分块构建再合并的方式完成，每一个构建步骤都保留了参数化调整的空间，当周边曲面的轮廓、曲率发生调整时，填充曲面可以自动跟随边界变化更新连续性，不需要重新手动构建填充面，能够大幅提升复杂曲面结构的设计迭代效率，减少设计师在六边孔洞这类特殊曲面处理上的重复工作量。实际生产验证中，采用该填充逻辑构建的曲面，在五轴数控加工时刀路运行平稳，加工后的表面粗糙度能够达到Ra0.8以下，不需要后续大量的手工抛光处理，能够有效缩短零部件的加工周期，降低后续的表面处理成本。
