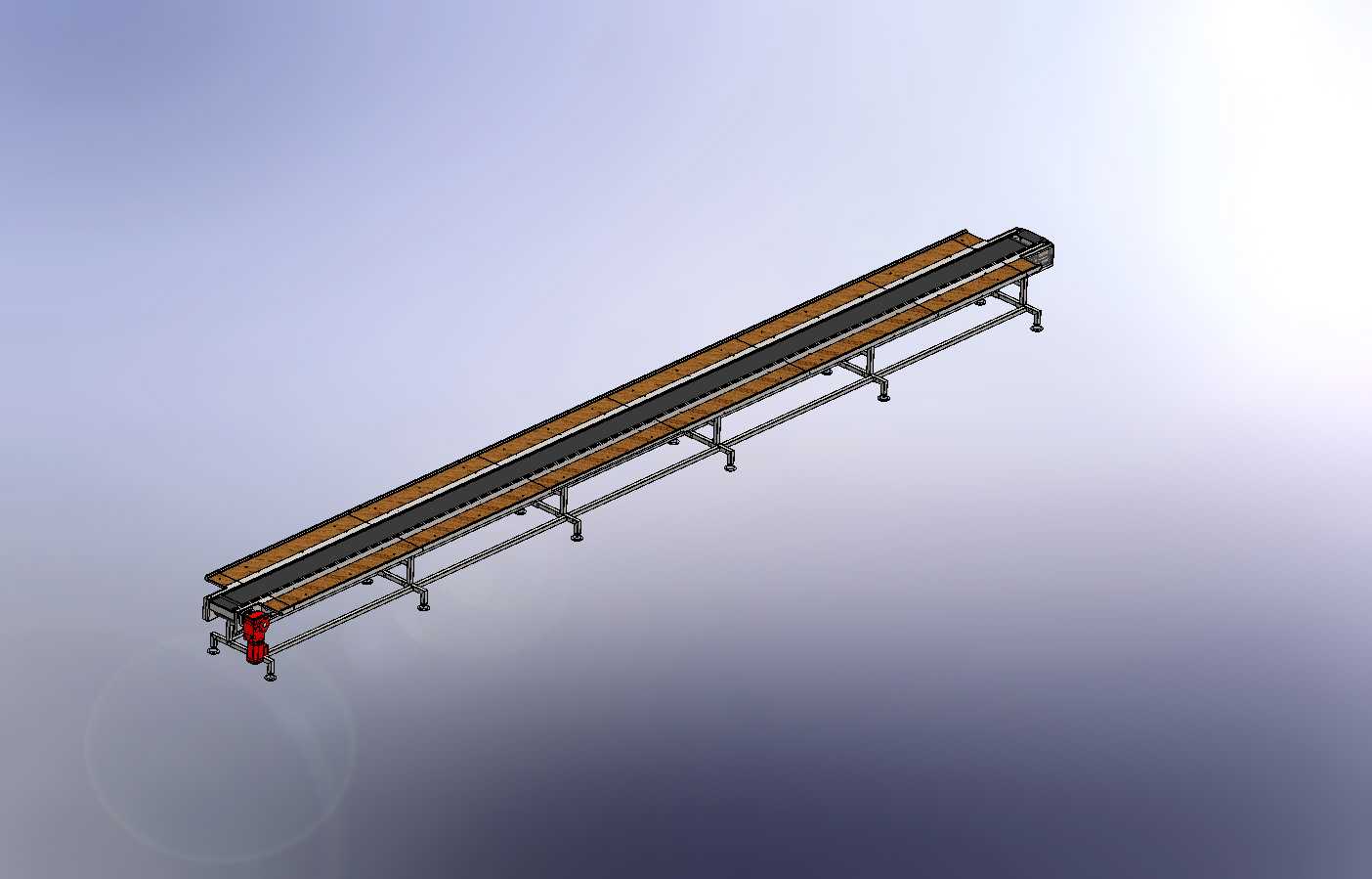

长距直线皮带输送设备结构设计

　　在电子组装、食品包装、五金件分拣、仓储出入库等生产场景里，长距离直线输送是衔接不同工序的核心环节，这款带式输送结构的设计，正是针对平面连续物料转运需求做的落地化结构方案。从实际使用场景出发，该设备可适配箱装件、袋装件、小型散料承托托盘等多种载具的水平输送，可直接对接分拣台、包装机、加工机床上下料位，也可多段拼接组成更长距离的生产输送线，无需额外做复杂的接口适配。

　　设计阶段首先考虑的是机架的刚性保障，主体框架采用标准矩形钢管焊接成型，分段式的横撑布局间隔控制在合理范围，避免长距离输送过程中皮带下方出现塌腰变形，每段横撑位置配套安装光滑的托板或者托辊，根据输送物料的单重选择适配的承托形式——轻载场景用高分子聚乙烯托板降低摩擦噪音，重载场景更换为槽型托辊减少运行阻力。机架底部的支撑脚采用可调脚杯结构，安装时可根据现场地面平整度调整高度差，保证整段输送面的水平度误差控制在允许范围内，避免皮带运行时出现跑偏蹭边的问题。

　　传动端的设计布置在设备的单侧端部，驱动电机通过减速机构连接主动滚筒，主动滚筒表面做滚花包胶处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的情况；另一端配套螺旋张紧机构，通过调整从动滚筒的轴向位置来张紧皮带，张紧行程预留足够余量，可抵消皮带长期运行产生的塑性伸长，日常维护时无需拆解机架即可完成张紧度调整。皮带两侧的机架上沿安装可调式挡边，可根据输送物料的宽度调整挡边间距，防止物料在输送过程中从侧边掉落，挡边采用光滑的耐磨材质，避免刮蹭物料外包装。

　　从安装边界来看，该设备的宽度尺寸可根据实际输送需求做模块化调整，标准段长度可灵活拼接，整机高度适配常规生产作业面的高度范围，对接不同高度的设备时可通过调整脚杯或者更换倾斜支腿实现小范围的高度差适配，设备整体的宽度方向预留了安装传感器、扫码枪、挡停机构的安装位，可直接拓展为自动化分拣线、定位输送线的基础单元，无需额外在机架上焊接打孔。

　　实际运行过程中，皮带的运行速度可通过配套的调速驱动组件调整，适配不同生产节拍的输送需求，低速运行时可用于人工装配工位的物料流转，高速运行时可对接自动化设备的高速上下料需求。机架的表面处理采用喷塑工艺，兼顾防锈能力与外观整洁度，适配车间内的长期使用环境，日常清理时直接擦拭表面即可，不易积尘积垢。针对不同的使用场景，皮带材质可做对应替换，食品行业可选用食品级PU皮带，有防静电需求的电子行业可选用防静电PVC皮带，输送尖锐五金件时可更换为加厚耐磨橡胶皮带，整个机架结构无需改动即可适配不同皮带材质的安装需求，大幅降低了不同场景下的改造成本。

　　结构设计过程中特意规避了复杂的异形零件，绝大多数结构件都可采用标准型材加工，加工难度低，装配逻辑清晰，普通的机加工车间即可完成整套设备的生产制作，装配时按照从机架焊接、托板/托辊安装、滚筒装配、皮带套装、张紧调整、驱动组件安装的流程即可完成总装，装配过程中无需专用工装，调整环节仅需保证两侧滚筒的平行度即可避免皮带跑偏，对装配人员的技术要求较低。设备运行时的噪音控制也做了对应考虑，托板与皮带接触面做光滑处理，滚筒两端采用密封轴承，长期运行无需频繁加注润滑脂，维护点仅集中在驱动端的减速箱与张紧机构处，日常维护工作量极小。
