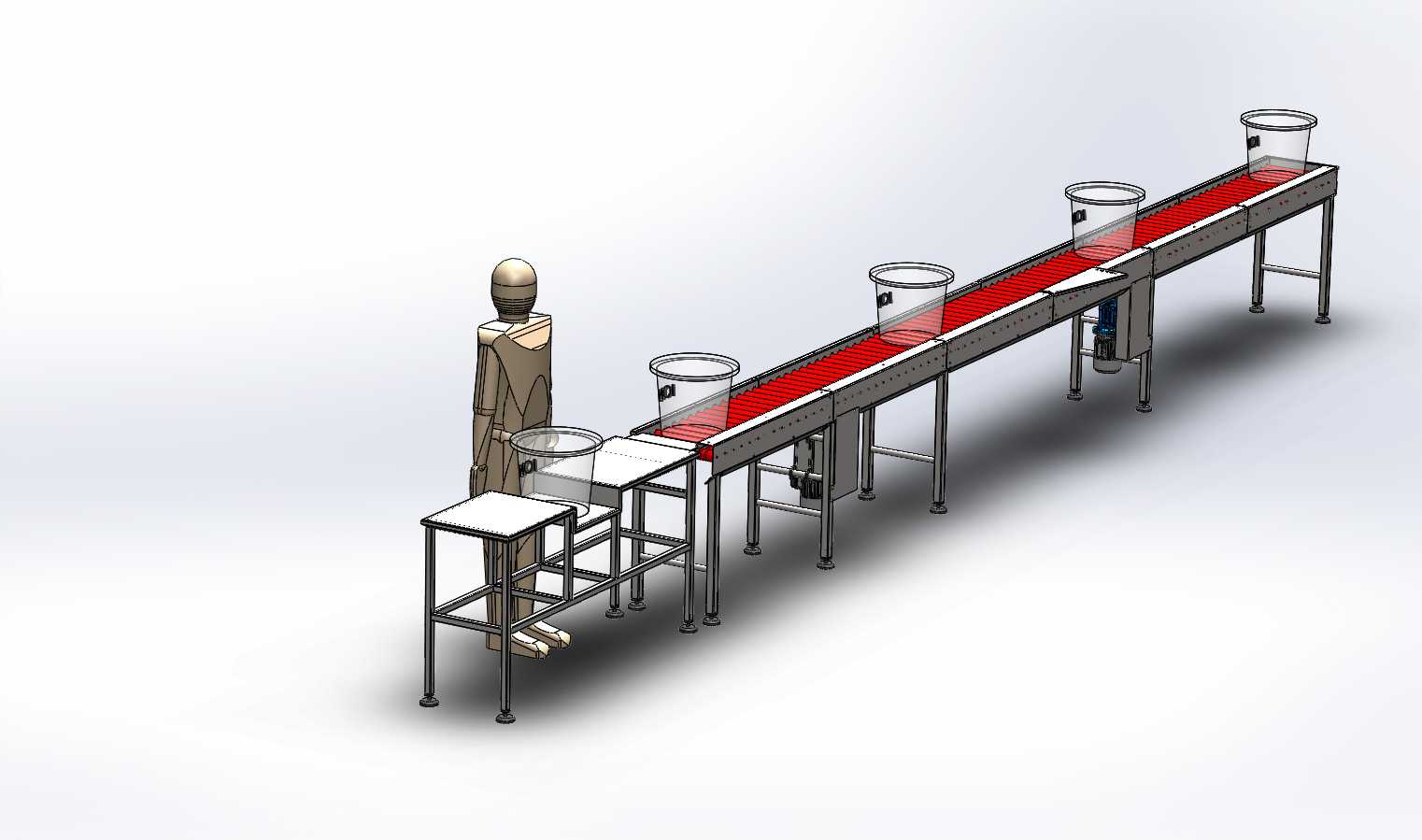

斗式辊道输送作业工位三维结构

　　这套辊道输送结构的设计初衷，是匹配中小批量离散制造产线的人工辅助上料、工序间物料流转需求，常见于电子零部件分装、小型五金件工序传递、食品包装前段供料这类需要人工介入做外观筛查、物料分拣的作业场景，区别于全自动化高速输送线，该结构预留了充足的人工操作站位空间，作业人员可在端部工位完成物料的投放、初检、规整，再通过输送面将物料传递至下游自动化加工或包装工位，平衡了自动化传输效率与人工操作的灵活性。

　　从功能特性来看，输送面采用分段式红色防滑输送载体搭配侧边挡边结构，可避免圆柱形、小型盒装物料在传输过程中出现侧滑掉落问题，沿输送方向等距布置的透明斗式料仓，可实现定点物料暂存与定量投放，每个料仓对应一个工序节点，作业人员或下游执行机构可直接从对应位置取料，无需额外设置物料定位挡停机构，简化了线体的控制逻辑。支撑结构采用标准化圆管支腿搭配底部可调脚杯，可根据现场地面平整度调整支腿高度，保证输送面全程水平，避免物料因线体倾斜出现偏移堆积。端部的人工操作工位设置了独立的小尺寸工作台面，台面高度与输送面进料端高度齐平，作业人员无需抬升手臂即可将整理好的物料平稳放置到输送面上，降低长时间作业的疲劳度，工位旁预留的站立空间符合人机工程学尺寸要求，可适配不同身高的作业人员操作。

　　设计过程中优先考虑了安装边界的适配性，整线长度可根据车间实际产线布局做模块化增减，单段标准输送段长度控制在1.2米至1.5米区间，可通过法兰拼接的方式快速组装，支腿的横向跨距设置为0.6米，既保证了线体运行时的结构稳定性，又不会占用过多车间通道空间，线体整体高度设置为0.75米，匹配多数工业场景的作业面高度标准，无需额外搭建操作踏台。驱动单元布置在输送线中部下方位置，采用侧装式安装结构，既避免了端部驱动带来的线体首尾尺寸冗余，又方便后期维护时快速拆卸检修驱动组件，驱动端设置了张紧调节结构，可根据输送载体的使用磨损情况调整张紧度，延长易损件的更换周期。

　　从实际应用的适配性来看，该结构可兼容多种规格的小型物料传输，当需要切换物料类型时，仅需更换对应尺寸的斗式料仓即可，无需对整线主体结构做改动，线体侧边预留了传感器安装位，可后续加装光电检测、计数传感器，实现物料流转的自动计数、堵料报警功能，也可搭配小型机械手实现自动取放料，拓展为半自动化产线。结构设计时所有型材、紧固件均采用通用标准件，加工制作时无需定制特殊规格的型材，可有效降低制造成本与后期备件的储备难度，支腿底部的脚杯调节行程为正负30毫米，可适配多数存在轻微地面高差的车间安装场景，无需额外做地面找平处理。

　　在细节结构处理上，输送面两侧的挡边采用折弯成型结构，边缘做圆弧倒角处理，避免作业人员操作时被锐边划伤，斗式料仓采用透明可视化设计，作业人员可直观观察到料仓内的物料剩余量，及时补料避免出现空工位等待的情况，人工工位的工作台面采用防滑耐磨材质，放置物料时不会出现打滑掉落，工作台下方的支撑结构做了斜向加强处理，可承受15公斤以内的物料放置载荷，满足多数小型工件的临时放置需求。线体整体结构无复杂的异形曲面，三维建模时所有特征均采用参数化设计，修改单段长度、支腿高度、料仓间距等参数时可快速驱动整体模型更新，方便设计人员根据不同客户的现场需求快速调整方案，缩短方案设计的周期。
