带料斗百叶窗的工业称重系统结构

　　在散料加工、粉体输送、粮食仓储、建材配料这类连续生产场景里，物料的动态称重计量一直是影响生产配比精度、物料管控效率的核心环节，这套带料斗与百叶窗结构的称重系统，就是针对散状物料在称重过程中易扬尘、进料冲量对称重精度干扰大、落料残留难清理的实际痛点做的结构设计。从实际落地的工况来看，这套结构常布置在物料输送线的中段，上游衔接带式输送机或者溜管来料，下游对接后续的混合、包装或者仓储进料环节，不需要额外做复杂的地基改造，就能嵌入现有生产线完成在线称重作业。

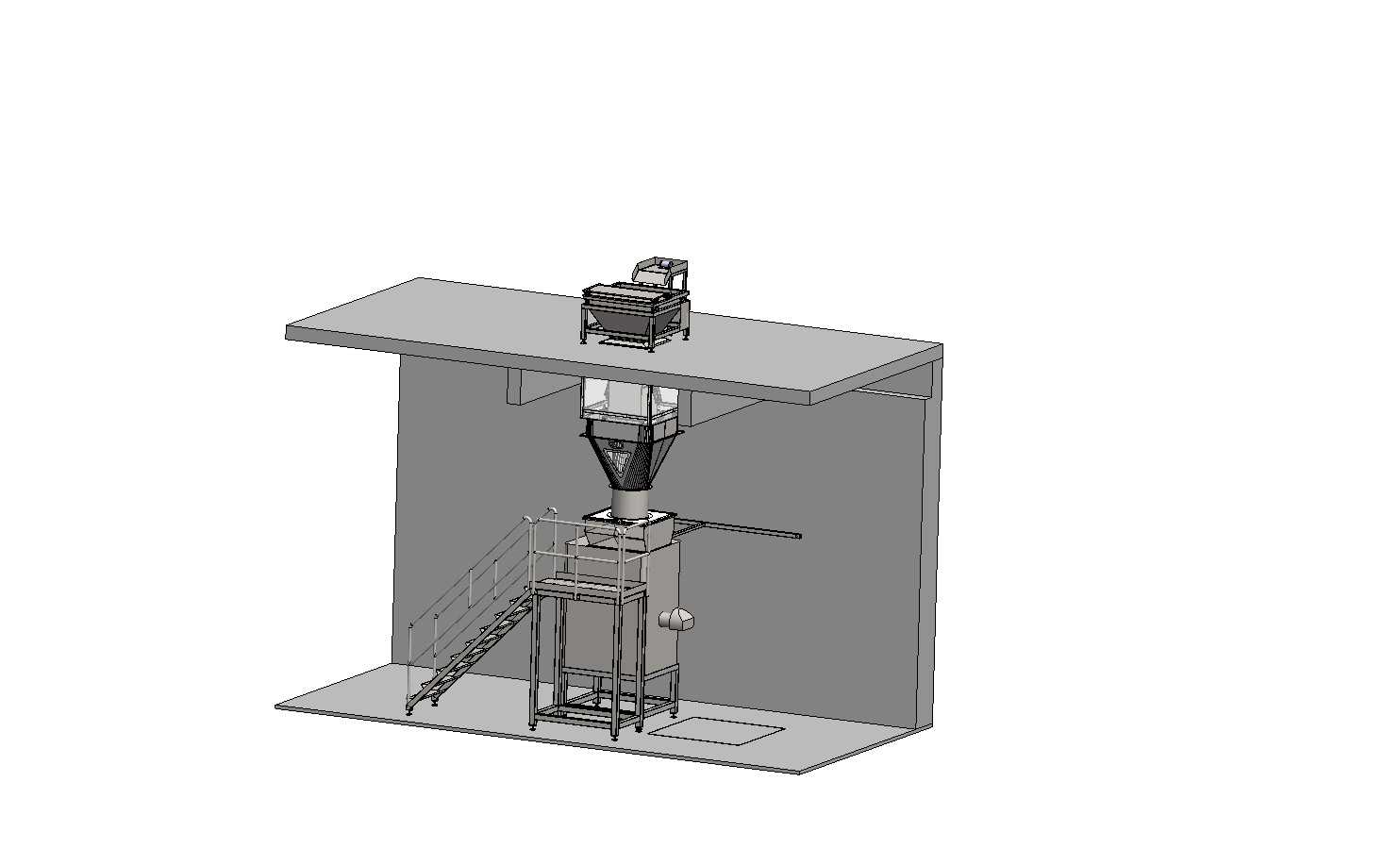

　　整套结构的核心承载部分是框架式称重台架，采用型钢焊接成型，所有型材的拼接位置都做了满焊处理后打磨应力集中的焊根，避免长期受物料冲击出现焊缝开裂的问题，台架的支腿底部预留了安装孔位，可以直接和地面的预埋钢板通过螺栓固定，也可以搭配减震垫脚抵消周边设备运行带来的振动干扰，保证称重传感器采集数据的稳定性。台架上方承载的料斗采用上宽下窄的锥斗结构，斗壁的倾斜角度设置为62度，这个角度是针对常见的粉体、颗粒状物料的安息角做的取值，能保证物料在自重作用下顺利滑落，不会在斗壁出现粘壁、积料的问题，料斗的上沿做了外翻的折边结构，既可以提升斗体的结构刚度，避免长期装料出现斗体变形，也能作为密封结构的安装基面，和上方的进料软连接做固定。

　　料斗上方配置的百叶窗结构，并不是普通的通风百叶，而是针对进料过程做的缓冲导料结构，百叶的叶片采用倾斜交错布置，物料从上方落料口进入后，会先顺着百叶叶片的导向逐步滑落进下方料斗，而不是直接高速冲击料斗底部的称重承载面，能大幅降低进料冲量对称重传感器的瞬时冲击，减少称重数据的波动幅度，同时叶片之间预留的间隙可以平衡料斗内外的气压，避免落料时斗内形成正压裹挟粉尘从进料口溢出，起到辅助抑尘的作用，不需要额外在进料位置加装独立的泄压除尘口，就能减少称重环节的粉尘外溢问题。百叶窗的侧边设置了快拆式的固定压条，日常维护时不需要拆解整个进料段结构，只需要松开压条就能抽出单片百叶做清理或者更换，应对有一定粘性、容易挂在叶片上的物料时，维护效率会高很多。

　　料斗的侧面设置了带防护栏杆的操作平台，平台的宽度刚好满足运维人员站立观察料位、清理残留物料的操作需求，防护栏杆的高度符合工业作业平台的安全规范，横杆之间的间距能避免人员意外跌落，平台的踏板采用花纹钢板制作，表面的防滑纹路可以避免积料、沾水后人员滑倒，平台和料斗支架之间采用螺栓连接，运输时可以拆分打包，现场安装时再拼接固定，能降低整体运输的尺寸限制。料斗的下部出料位置预留了气动闸板阀的安装接口，接口的法兰尺寸和常见的工业闸阀匹配，现场安装时可以直接选配对应通径的阀门，不需要额外做转接法兰改造，出料口的中心和下方输送设备的接料点中心对齐，避免落料时出现偏载撒料的问题。

　　从安装边界的尺寸来看，整套结构的占地投影尺寸适配常规车间的生产线预留空间，最高处的百叶窗顶部距离地面的高度，和上游标准溜管的出料高度匹配，不需要额外抬高或者降低上游输送设备的安装高度，就能完成对接。结构设计时所有的棱角位置都做了倒角处理，避免安装、运维过程中出现磕碰划伤的问题，所有和物料接触的板面都做了平整处理，没有突出的螺栓头或者焊缝凸起，减少物料挂附的残留点。称重传感器的安装位置隐藏在台架和料斗的连接支座之间，外侧设置了保护罩，避免物料散落、粉尘堆积覆盖传感器，影响传感器的测量精度和使用寿命，传感器的布线顺着台架的型钢内侧走线，用线卡固定，避免线缆被物料剐蹭破损。

　　在实际建模过程中，这套结构的所有配合尺寸都做了公差预留，比如料斗和台架的连接位置、百叶窗和料斗上沿的配合位置，都预留了现场安装的调整余量，不会因为焊接变形导致现场装配不上的问题。针对不同物料的特性，这套结构也可以做适应性调整，比如针对腐蚀性较强的物料，可以将接触物料的板材更换为不锈钢材质，针对密度较大的重质物料，可以加厚台架的型材壁厚，提升整体承载能力，百叶的叶片角度也可以根据物料的颗粒度、下落速度做调整，保证缓冲导料的效果达到最优。
