长料输送式木材切削加工机架结构

　　这套结构的设计初衷是解决长条状木材连续切削加工的送料定位问题，在小型木材加工工坊、定制家具开料工段里，这类结构常被用来完成长木条、木方的定长切削前的送料支撑，避免人工送料时木料晃动导致的切削面倾斜、尺寸偏差问题。整个框架采用标准工业铝型材拼接搭建，主支撑梁沿送料方向通长布置，型材槽口直接用来安装导向轮组，不需要额外焊接安装座，后期调整导向间距时只需要松开T型螺栓就能滑动调整，适配不同宽度规格的木料送料需求。送料路径上每隔固定间距设置一组带轴承的导向压轮，压轮的高度可以通过支架上的长圆孔调整，既能压住木料上表面防止切削时木料弹跳，又不会因为压合力过大阻碍木料的连续进给，压轮外圈包有软性橡胶层，避免压痕留在木料表面影响后续饰面加工。

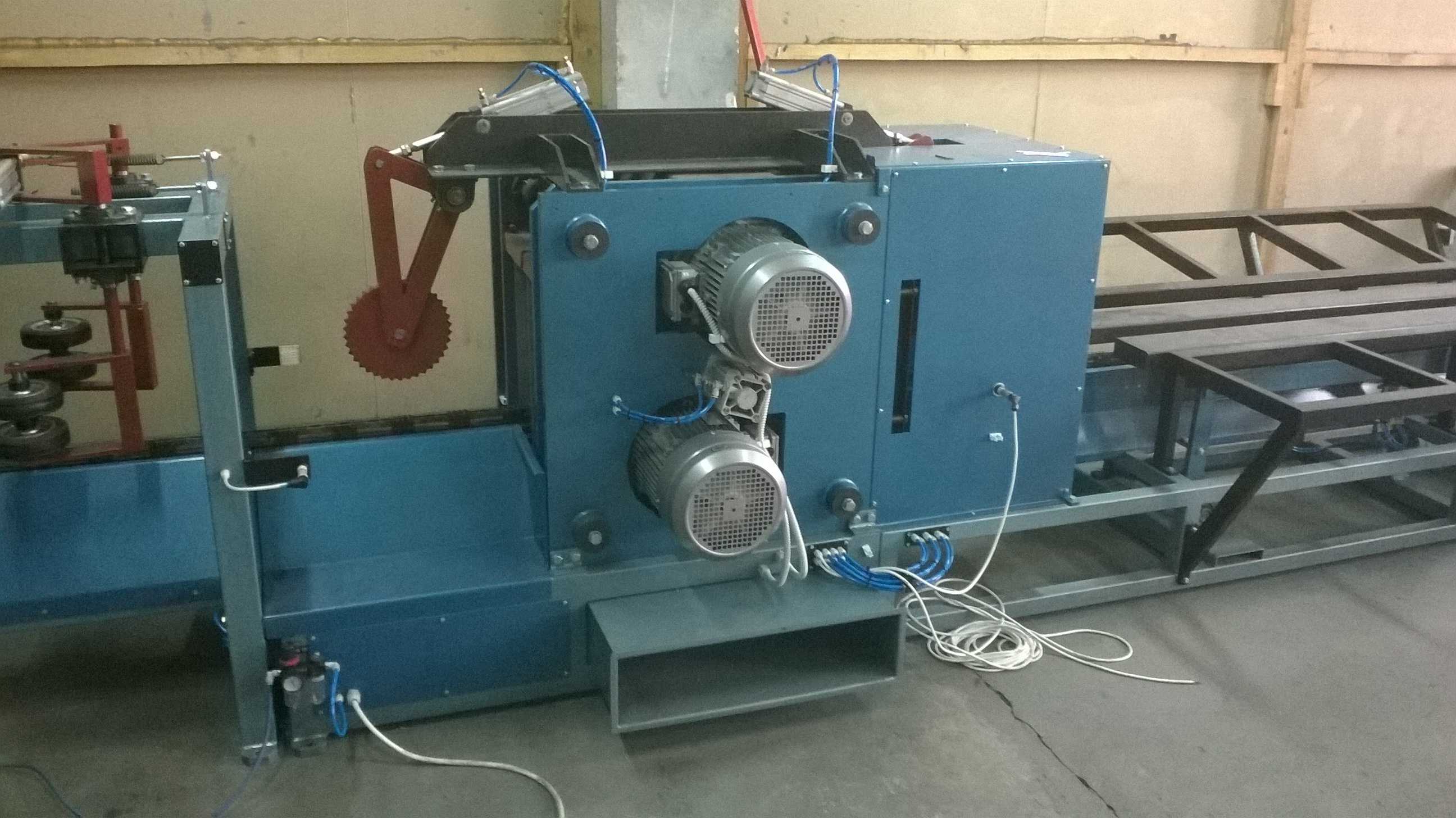

　　切削工位设置在框架的出料端，切削动力头通过独立的小框架与主送料机架连接，连接位置设置了可调节的安装位，能够根据切削角度需求调整动力头的倾斜角度，完成平切、斜切不同的加工需求，动力头旁设置了挡屑结构的安装位，后期加装防护罩后可以阻挡切削木屑飞溅，保护操作区域的人员安全。进料端的导向结构做了扩口式设计，入口处的导向轮向外张开一定角度，方便操作人员将长木料快速对准送料路径，不需要反复调整木料位置就能顺利进入压轮组之间，减少上料的辅助时间。整个机架的底部设置了可调脚杯安装位，安装时可以通过调整脚杯高度将整个机架调至水平状态，避免因为地面不平整导致送料路径倾斜，出现木料跑偏的问题，机架的侧面预留了传感器安装支架的固定槽位，

　　可以根据自动化升级需求加装到位检测、计数传感器，配合后续的自动送料机构实现半自动化加工。从安装边界来看，整个结构沿送料方向的长度适配常规4米以内长木料的送料支撑，宽度方向的调整范围覆盖20mm到200mm宽度的木方、木条加工，整体高度匹配操作人员站立作业的舒适高度，不需要额外垫高或者挖地坑安装，直接放置在平整的车间地面就能完成部署。结构上所有的转动部件都采用标准外购件，轴承、压轮、铝型材都是市场上通用的规格，后期维护更换时不需要定制特殊配件，降低了设备的运维成本，框架拼接处采用角件加强连接，保证长距离送料时框架的刚性，不会因为长时间受木料的挤压出现框架变形，影响送料精度。切削工位的动力头安装座做了加强筋设计，抵消切削时产生的振动，避免振动传递到送料段导致木料移位，保证切削面的平整度。
