双辊道水平输送承载辊架结构

　　在车间物料转运、板材加工线、包装工序衔接、仓储出入库段这类需要平稳承托输送平直工件的场景里，这类双辊道结构的输送单元是非常常见的模块化组成部分。区别于单辊道的窄幅输送局限，上下排布的两组辊筒可以适配不同高度的输送线对接需求，也可以在分层输送布局里承担不同重量区间的物料承载，不需要额外搭建多层独立机架，能节省不少线体布置的横向空间。

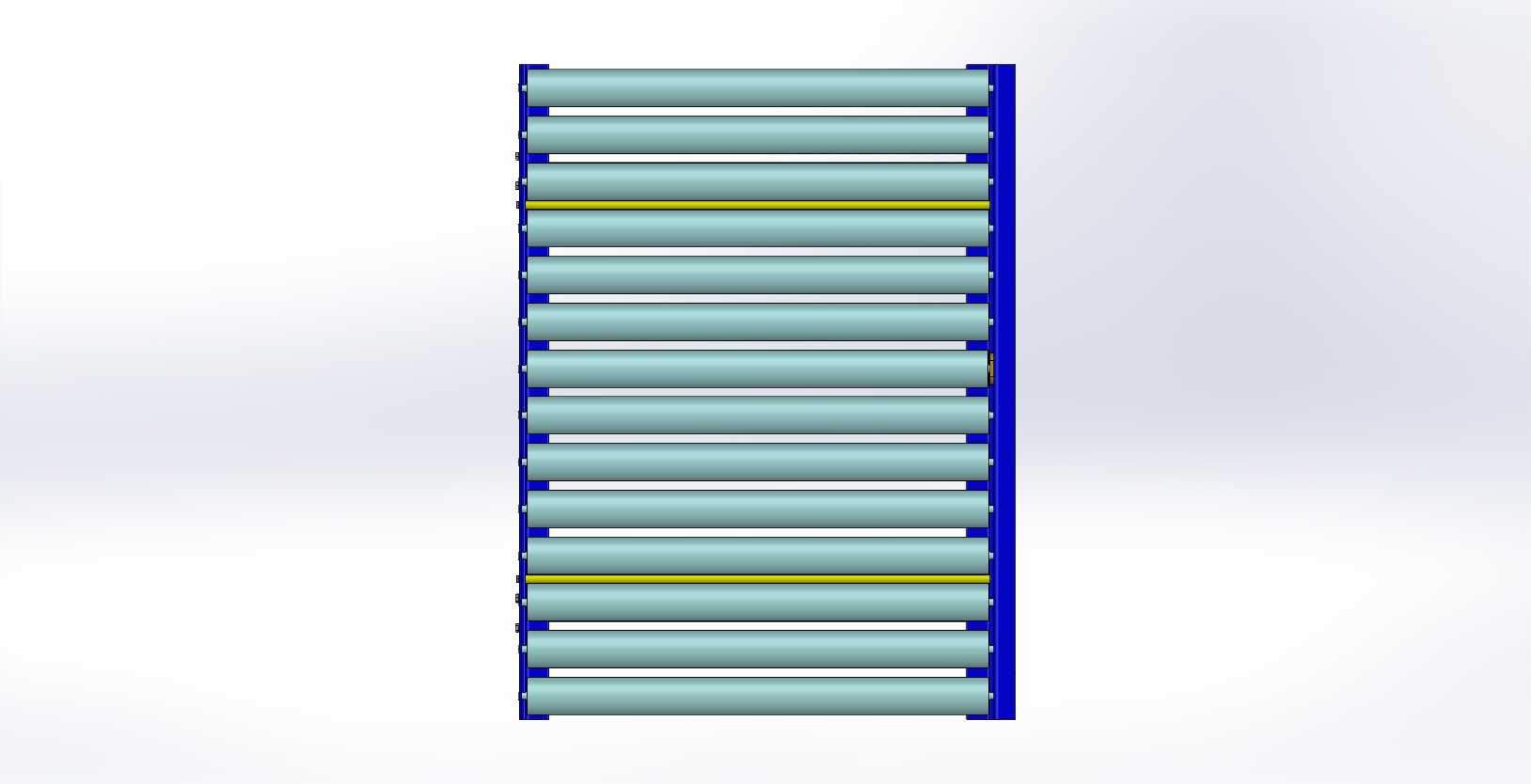

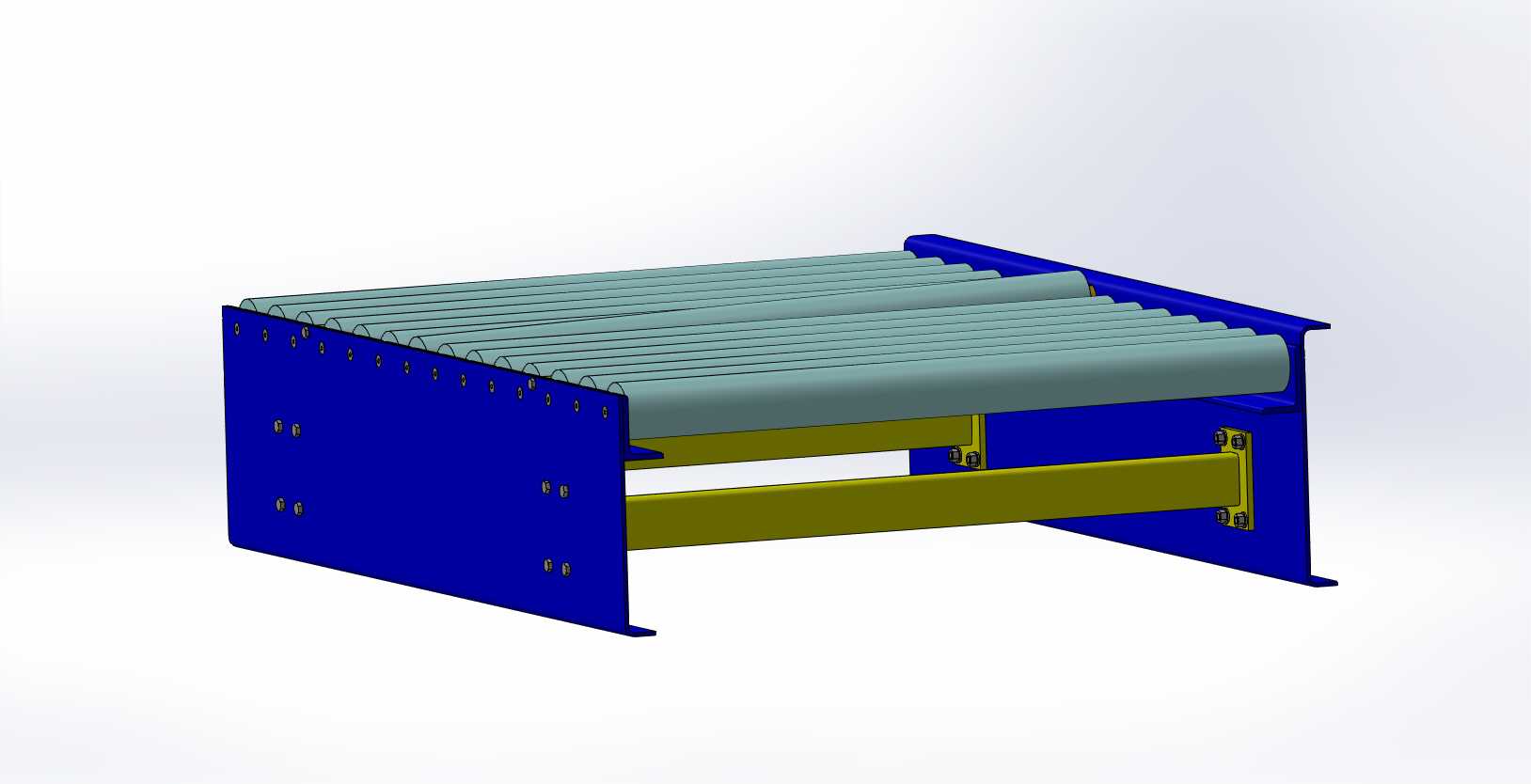

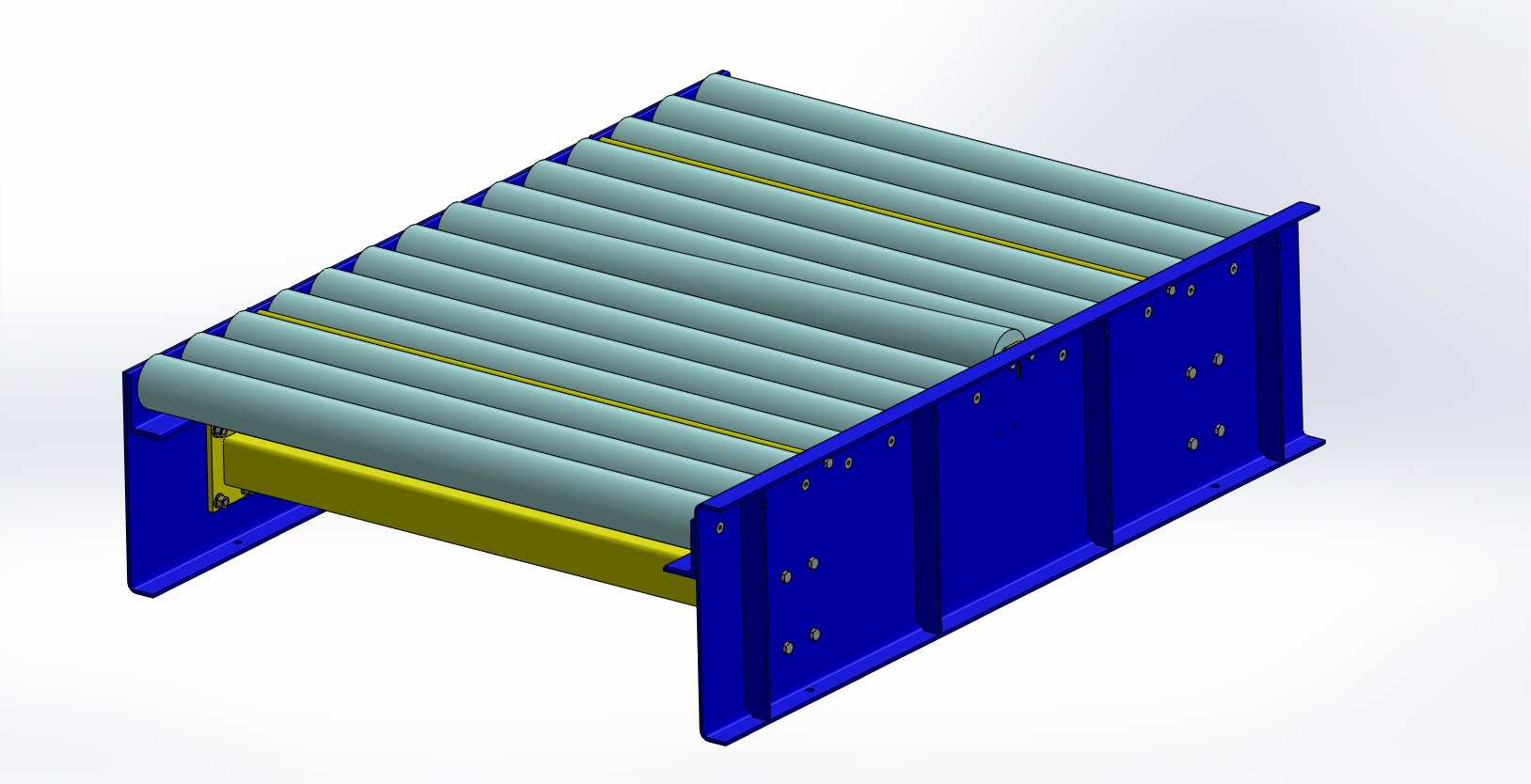

　　从实际使用的功能来看，这套辊架主要承担平直类工件的无动力或动力辅助输送，辊筒自身的转动阻力经过结构优化，工件放置在辊面后，依靠人力推送或者前后端接驳的动力段带动力就可以顺畅滑移，不会出现卡滞、辊面跳动的问题。两侧的C型折弯机架是整个结构的承载基础，折弯边的翻边设计既提升了机架自身的抗弯刚度，也给辊筒的安装轴提供了定位基准，每根辊筒的安装座都通过紧固件固定在机架内侧的预设孔位上，孔位的同轴度公差控制在合理范围内，能保证辊筒安装后轴线平行，避免工件输送过程中出现跑偏、蹭边的问题。

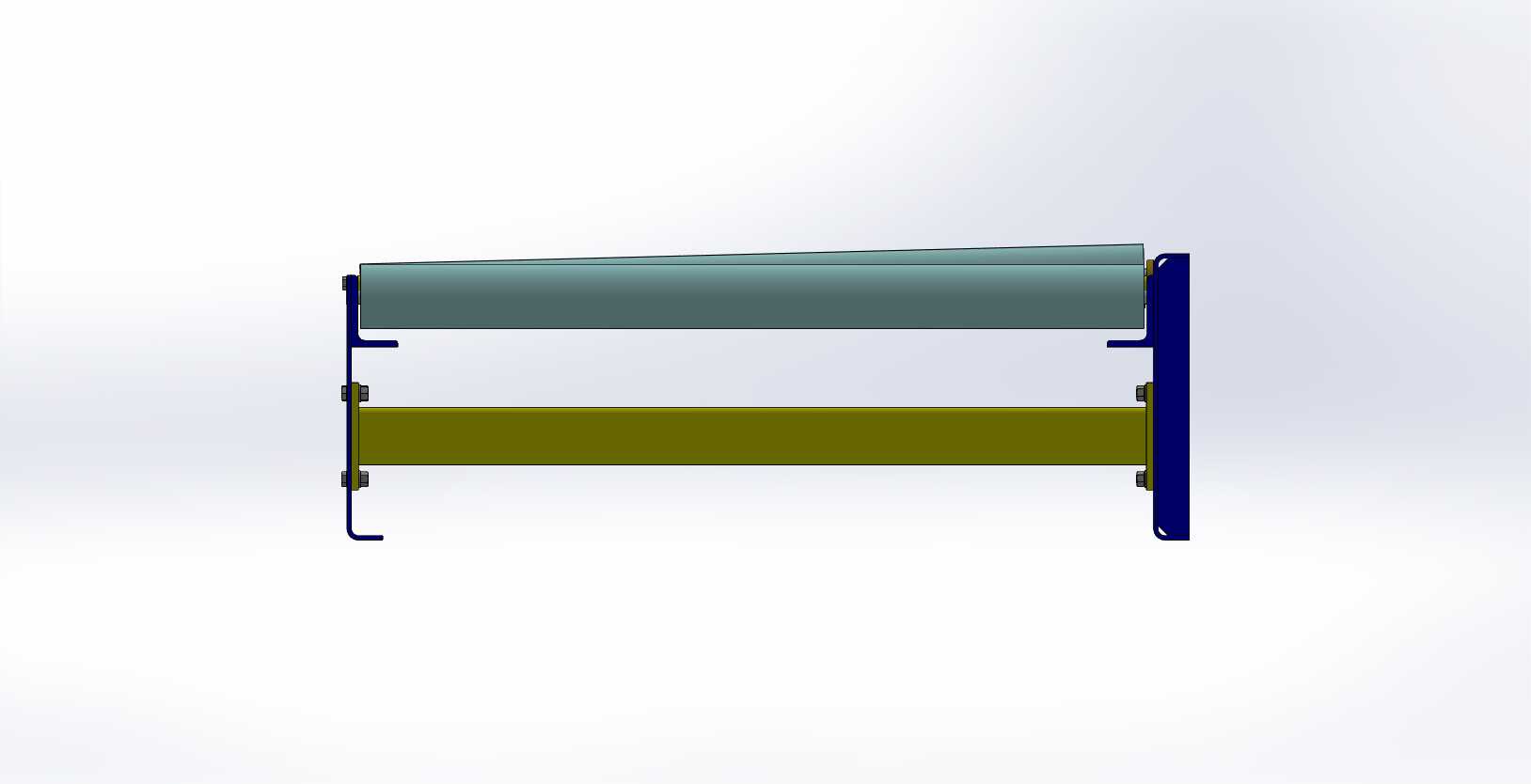

　　设计这套结构的时候，首先要考虑的是承载边界，辊筒的壁厚、轴径选型要匹配日常输送工件的最大单重，避免长期重载下辊筒出现挠曲变形；其次是机架的安装孔位排布，辊筒之间的间距要小于输送工件的最小长度，防止工件在输送过程中卡在两根辊筒的间隙里，针对常规的板材、箱装件输送场景，辊间距通常控制在100-150mm区间就能覆盖绝大多数使用需求。上下两组辊道的垂直间距设计也有讲究，要预留足够的工件通行空间，同时避免间距过大造成机架整体高度冗余，增加不必要的材料成本。

　　从安装边界来看，这套辊架属于模块化单元，两端可以直接和同规格的其他辊道单元通过连接板拼接，不需要复杂的现场加工，机架底部预留的安装孔可以适配不同高度的支腿安装，方便根据现场作业高度调整整个输送线的工作面高度。辊筒两端的轴承选用密封型深沟球轴承，能适应车间多粉尘的工况，减少日常维护的频次，轴承座和机架的连接采用可拆卸结构，后期如果出现辊筒磨损，只需要单独更换对应辊筒即可，不需要整体拆解机架，降低运维成本。

　　在结构细节上，机架两端的挡板做了圆弧过渡处理，避免工件输送到端部时出现磕碰划伤，辊筒表面做了防锈处理，不会因为长期接触车间潮气出现锈迹污染工件表面。上下辊道的平行度在装配时需要做调校，保证两层输送面的水平度误差在允许范围内，避免工件在输送时出现向一侧滑移的问题。这类辊道结构不需要复杂的传动组件，作为无动力输送段使用时可靠性极高，故障率远低于带式输送结构，尤其适合输送刚性好、底面平整的工件，在五金加工、家具板材生产、电商仓储分拣、家电装配线这类场景里都能看到同类型结构的应用。设计建模的时候，需要重点校核机架在满载工况下的挠度变形，确保机架中部的下挠量不超过允许值，避免长期使用后机架变形导致辊筒轴线偏斜，同时要给辊筒的安装预留调整间隙，方便装配时微调辊筒的平行度，抵消零件加工带来的公差累积。
