多层倾斜式风选筛分设备结构设计

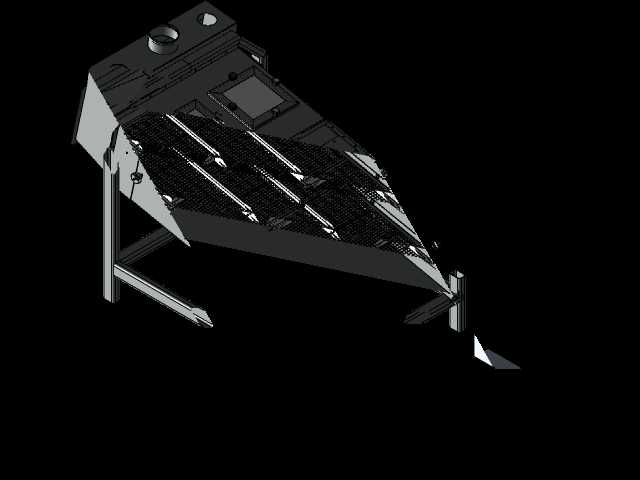

　　在散状物料分级处理的生产场景里，这类带风选功能的倾斜筛分设备一直是粮油加工、建材分选、固废资源化处理工段的核心单元，不同于普通单层振动筛仅靠孔径差完成粒度分级，这款设备在筛体上部集成了风选通道，能在物料沿筛面下滑的过程中，同步利用气流带走轻杂、瘪料、粉尘类轻质组分，省去单独配置风选设备的空间与管线投入。从结构设计逻辑来看，筛体采用整体倾斜布置，安装倾角控制在3度到5度区间，这个角度是经过多轮物料流动性验证的：倾角过小会导致物料在筛面堆积，过厚的料层会让下层细料无法接触筛网，筛分效率骤降；倾角过大则会让物料下滑速度过快，未完成充分透筛就从尾端排出，分级精度达不到工艺要求。设备的三层筛网采用阶梯式张紧结构，每层筛网的孔径沿物料流动方向逐级缩小，上层筛网拦截大尺寸杂质或未破碎的大颗粒物料，中层完成合格粒度物料的透筛收集，下层筛网则分离出细粉类组分，不同筛层的出料口分别布置在筛体侧部与尾端，可直接对接下游输送设备，无需额外增设分料溜管。

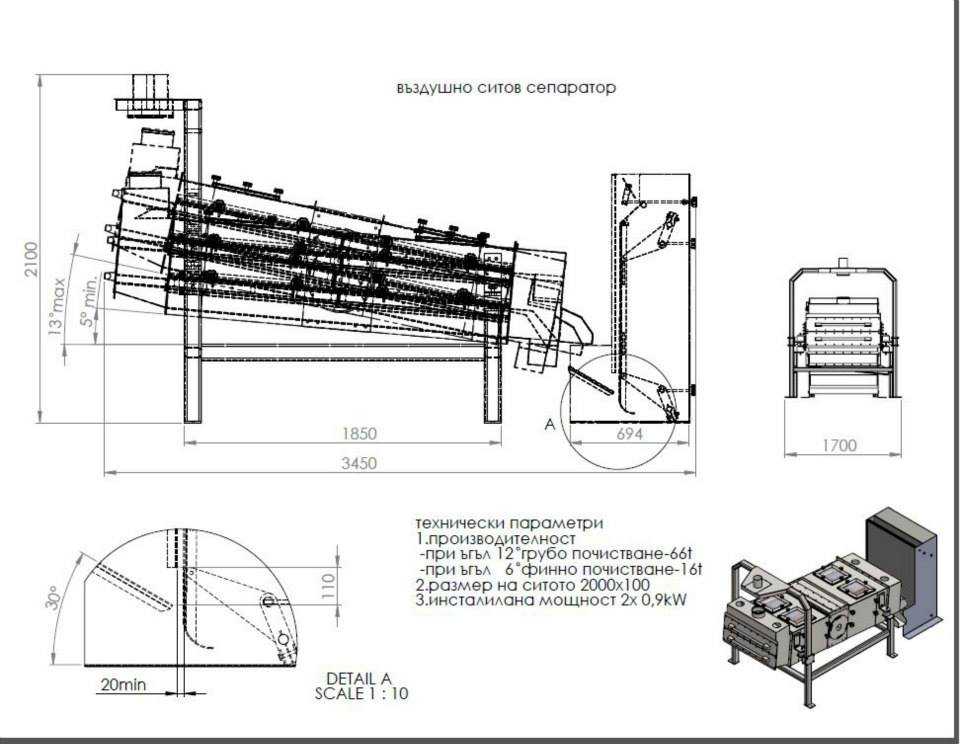

　　从安装边界尺寸来看，设备整体长度控制在3450mm，筛体有效工作段长度为1850mm，设备总高度2100mm，侧面维护通道预留宽度不小于694mm，尾端出料区的操作空间预留1700mm宽度，这个尺寸设计适配大部分中小型加工车间的设备布局，不需要对原有厂房结构做拆改就能完成就位。风选系统的风道设计采用渐扩式截面，气流从筛体下部进入后沿筛面斜向上流动，风速可根据处理物料的密度调整，比如处理小麦、稻谷类粮食作物时，风速控制在5m/s到8m/s就能有效吹走瘪粒与麦糠，处理建筑砂石类物料时可适当提高风速，带走砂石中的木屑、塑料片等轻质杂物。筛体的驱动单元采用双0.9kW振动电机对称布置，安装位置在筛体重心偏下位置，启动时能产生稳定的直线激振力，让筛面做高频小幅振动，既保证物料的松散分层，又不会因为振动幅度过大导致物料跳离筛面，减少筛网的冲击磨损。

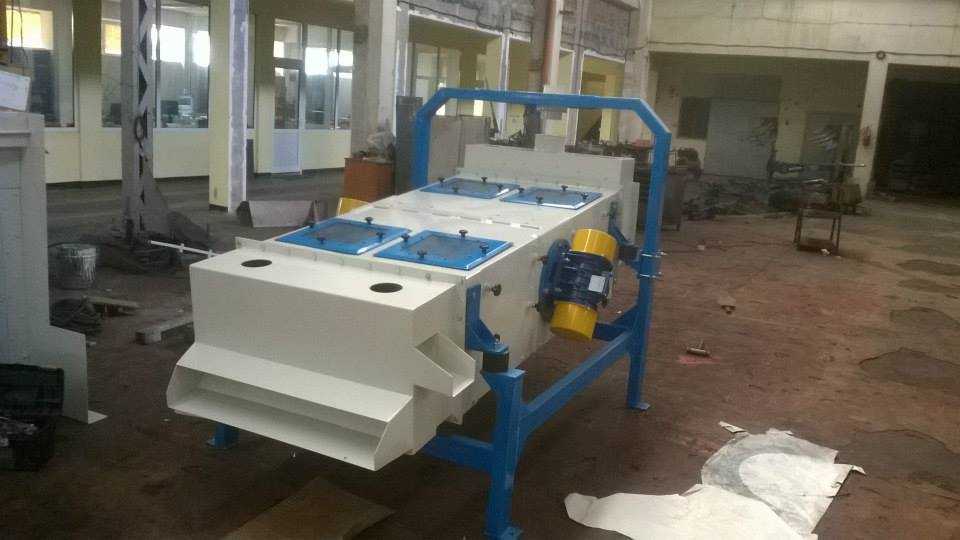

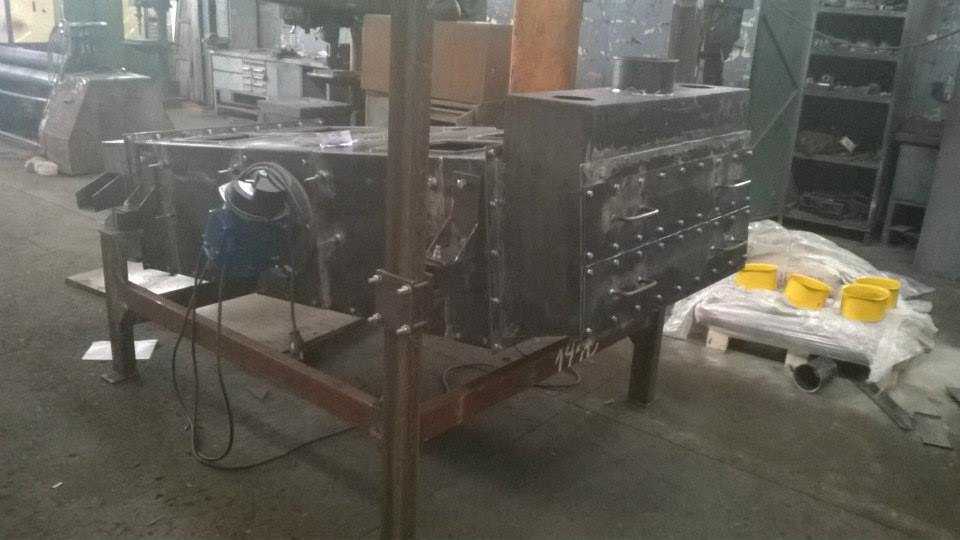

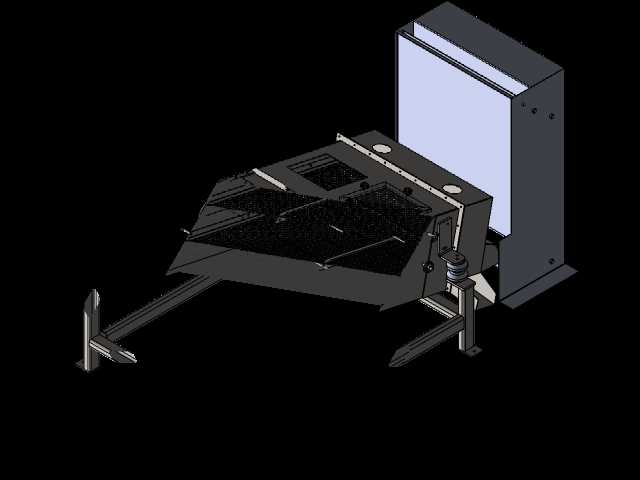

　　细节结构上，筛网的张紧机构采用快拆式钩边设计，更换筛网时不需要拆卸整体筛框，松开张紧螺栓就能抽出旧筛网，单张筛网的更换时间能控制在20分钟以内，大幅减少设备维护的停机时间。设备的机架采用型钢焊接结构，支腿底部预留地脚螺栓安装孔，安装时需要保证机架整体水平度偏差不超过1mm/m，避免筛体出现偏斜导致物料走偏，局部筛面负荷过载。风选通道的侧部设置有调节风门，可根据不同物料的含杂率调整风门开度，控制风选系统的总风量，风门处设置有刻度标识，操作人员可直接根据刻度快速调整参数，不需要反复测试风量匹配。设备的进料口设置在筛体最高端的顶部，进料口内部设置有匀料板，物料进入后会被匀料板分散成均匀的薄层沿筛面铺开，避免进料集中导致的局部料层过厚问题，匀料板的角度可通过侧边的调节螺栓调整，适配不同流动性的物料：流动性好的颗粒物料可适当调小匀料板角度，让物料铺展更宽；流动性差的粉状或含湿物料可适当调大角度，避免物料在进料口处搭桥堵塞。

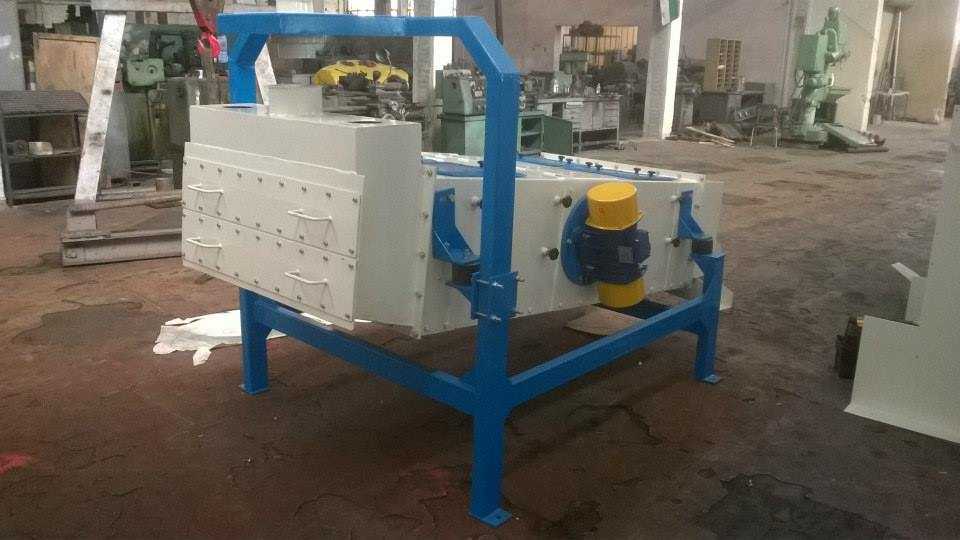

　　从实际应用反馈来看，这类集成风选功能的多层筛分设备，在粮食初加工工段可一次性完成大杂、中杂、细杂与轻杂的去除，清理效率能达到95%以上；在建筑固废资源化处理工段，可完成破碎后再生骨料的粒度分级，同时吹走骨料中混有的塑料、纸屑、木屑等轻质杂物，提升再生骨料的洁净度；在矿石分选工段，可配合破碎设备完成不同粒级矿石的分级，筛面采用耐磨钢筛网时，处理硬质矿石的连续工作寿命可达8000小时以上。设计时还考虑了设备的检修空间，筛体两侧都设置有可拆卸的检修盖板，拆开盖板就能直接观察每层筛网的工作状态，检查是否有筛网破损、堵孔的情况，不需要爬到设备顶部作业，降低维护作业的安全风险。设备的振动电机外侧设置有防护罩，避免生产过程中粉尘、物料颗粒进入电机散热缝隙，延长电机的使用寿命，防护罩采用快开式结构，日常检查电机运行状态时不需要完全拆卸防护罩，打开侧边的观察口就能检查电机的温度与运行异响。
