手动自动两用筛砂作业设备结构设计

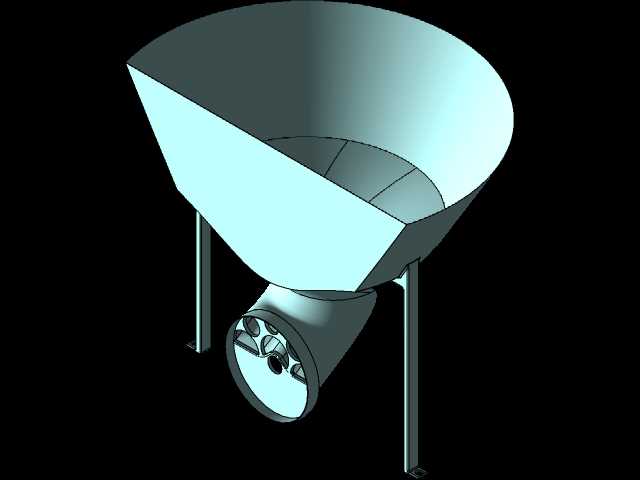

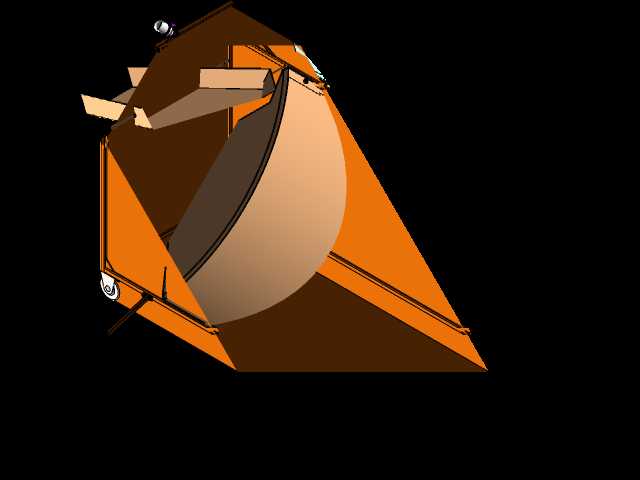

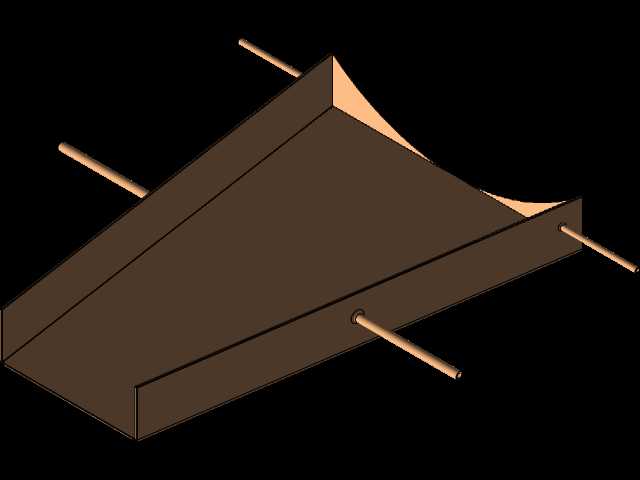

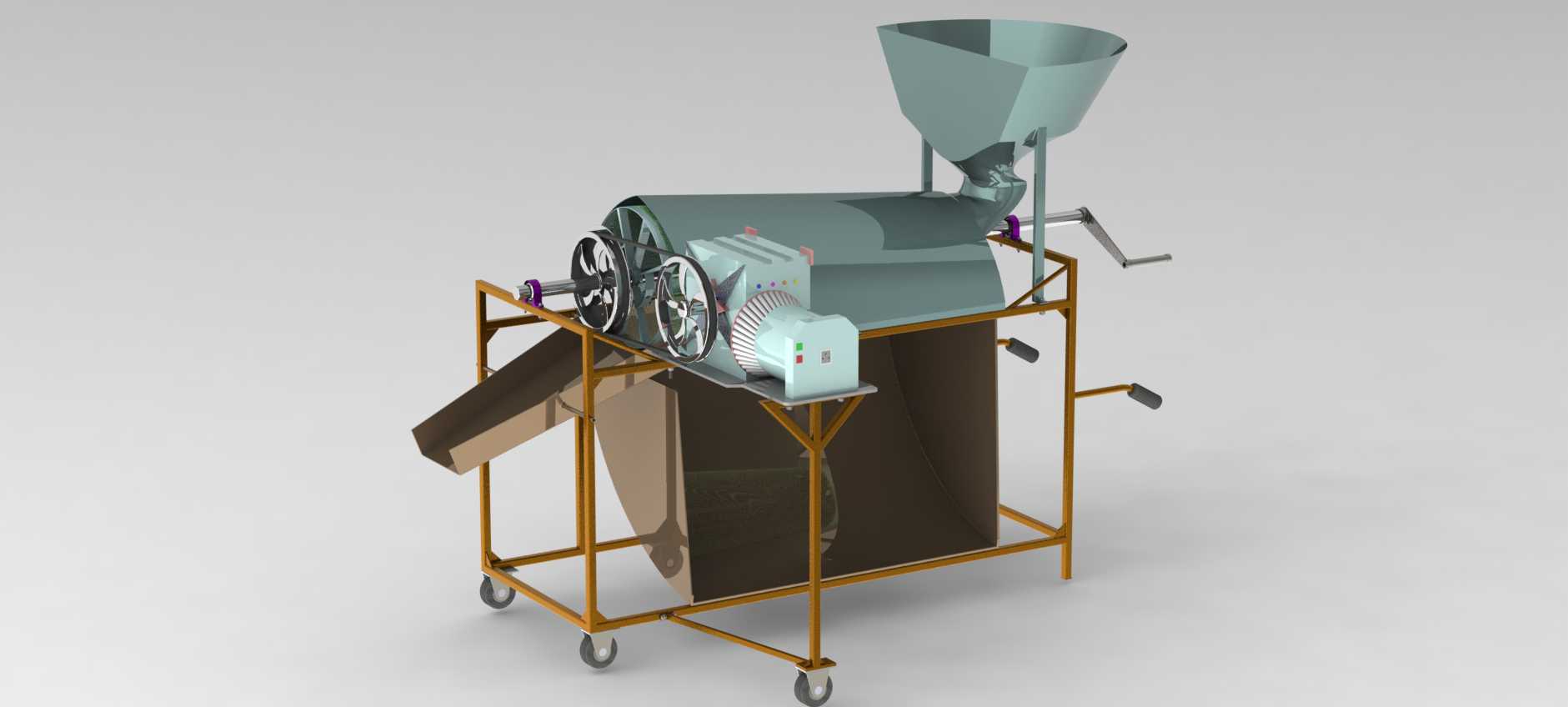

　　在小型基建施工、家装散工现场、五金铸造车间的砂料处理环节，常面临供电不稳定、作业场地狭窄、单次筛分砂料量波动大的实际工况，常规纯电动筛砂设备在断电场景下完全无法作业，而纯手动筛具又存在劳动强度大、连续作业效率低的痛点，这款手动自动两用筛砂设备的设计，正是针对这类分散式、多工况的砂料筛分需求开发。从结构布局来看，设备整体采用斜置筛面的核心构型，筛箱主体为敞口式梯形槽结构，进料端宽度大于出料端，筛面沿物料流动方向保持固定倾角，该角度经过实际作业验证，既可以保证手动摇动摇杆时砂料依靠重力沿筛面缓慢滑移，避免砂料堆积在筛面进料端，也能在电机驱动的自动作业模式下，让筛体产生的往复激振力配合重力作用，实现砂料的分层透筛，

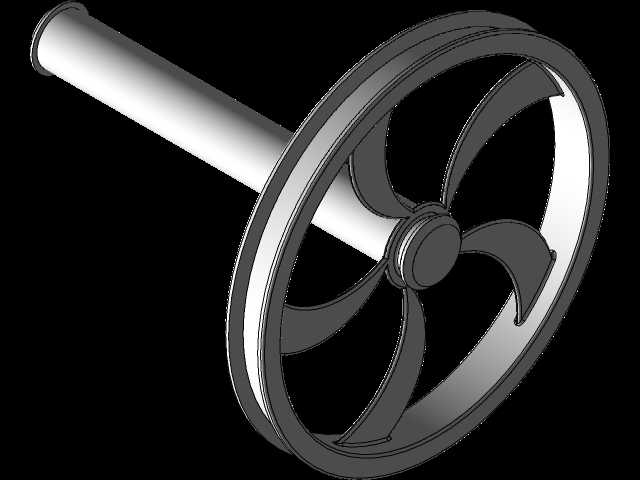

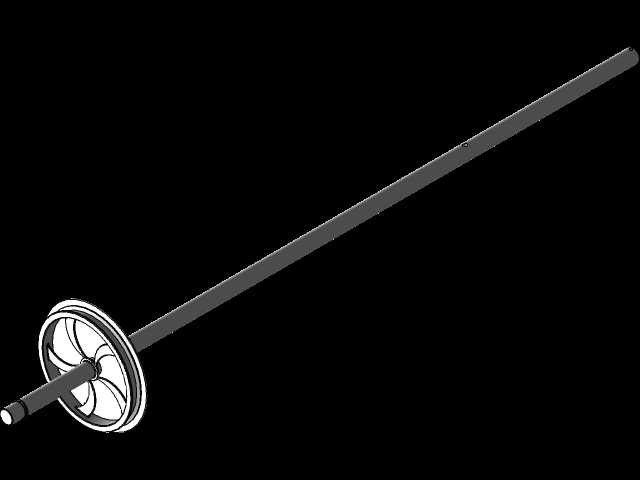

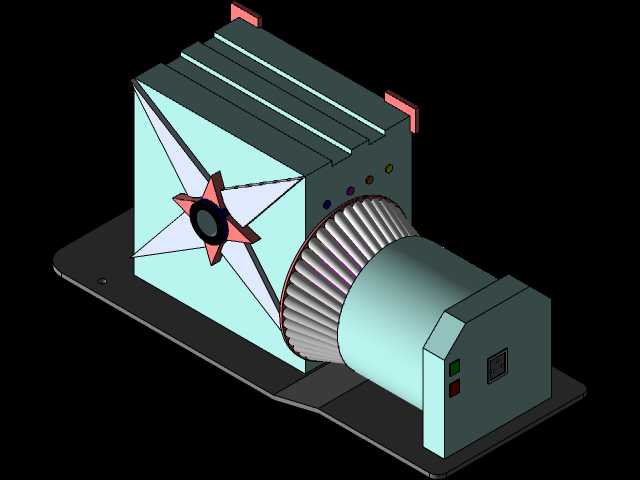

　　粒径小于筛网孔径的细砂透筛后从筛箱下方的落料区排出，粒径超标的粗砂、石子等杂物沿倾斜筛面从末端排渣口流出，完成砂料的分级处理。设备的动力输入采用双路并行设计，筛箱两侧伸出的传动轴一端连接可拆卸的手摇柄，手动作业时将摇柄套装在轴端，操作人员站在设备侧方通过往复转动摇柄带动筛箱沿支撑轴做小幅度摆动，即可实现筛面的往复运动，该模式下无需外接电源，适合临时小批量筛砂、野外无供电区域作业；传动轴另一端可通过联轴器连接驱动电机，切换为自动作业模式时，电机带动偏心结构转动，为筛箱提供稳定的往复激振力，操作人员仅需完成上料作业即可，大幅降低长时间筛砂的劳动强度，适合连续批量的砂料筛分作业。支撑结构采用四根伸出式圆轴作为筛箱的摆动支撑，

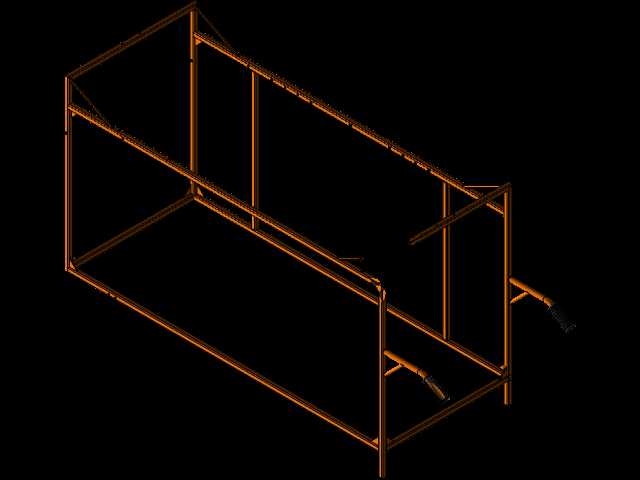

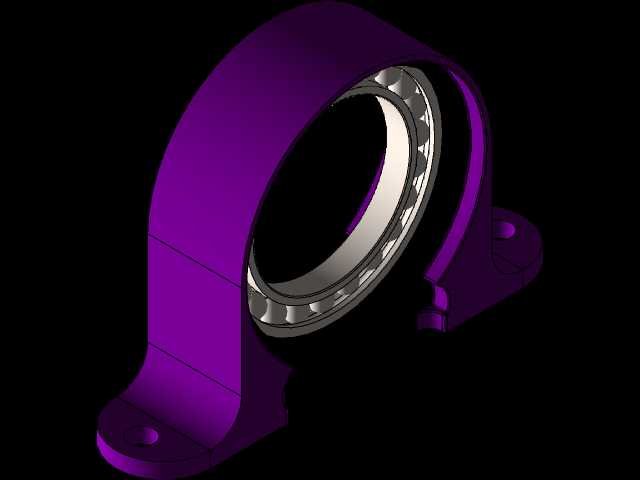

　　圆轴与机架上的滑动轴承配合，既可以限制筛箱的运动轨迹，保证摆动过程中筛面角度不发生偏移，也能降低运动过程中的摩擦阻力，手动摇动摇柄时操作力控制在普通成年人力可轻松操作的范围内，自动运行时也能减少不必要的功率损耗。安装边界方面，设备整体为一体化落地式结构，无需额外浇筑混凝土基础，放置在平整硬化地面即可投入使用，筛箱的斜置布局让设备整体占地面积更小，侧方伸出的摇柄与电机安装位预留了足够的操作空间，不会出现操作时肢体与设备结构干涉的问题；筛网采用快压式固定结构，无需专用工具即可快速更换不同孔径的筛网，可根据实际作业需求切换筛分粒径，既可以筛分建筑用中粗砂，也能更换细筛网完成铸造用细砂、种植用营养土等不同物料的筛分作业。

　　从实际作业适配性来看，设备的料斗深度经过优化，单次上料量控制在人工上料舒适的重量范围内，避免上料过多导致筛面积料影响筛分效率，也不会因为料斗过浅需要频繁上料增加作业频次；筛箱侧板采用加厚板材折弯成型，长期承受砂料摩擦与摆动冲击也不易出现变形，支撑轴与轴承的配合位置设置了防尘结构，避免砂粒进入配合面造成磨损卡滞，减少日常维护的工作量。在小型装修施工场景中，工人可在现场临时搅拌砂浆时使用手动模式筛分少量砂料，无需拖拽电缆接电，作业灵活度高；在小型预制构件厂、五金铸造车间的固定作业点，可安装电机切换为自动模式，连续完成批量砂料的筛分作业，两种模式切换无需复杂的结构拆装，仅需拆装摇柄与联轴器即可完成切换，适配不同场景下的作业需求。
