立式喷雾干燥工业生产设备结构

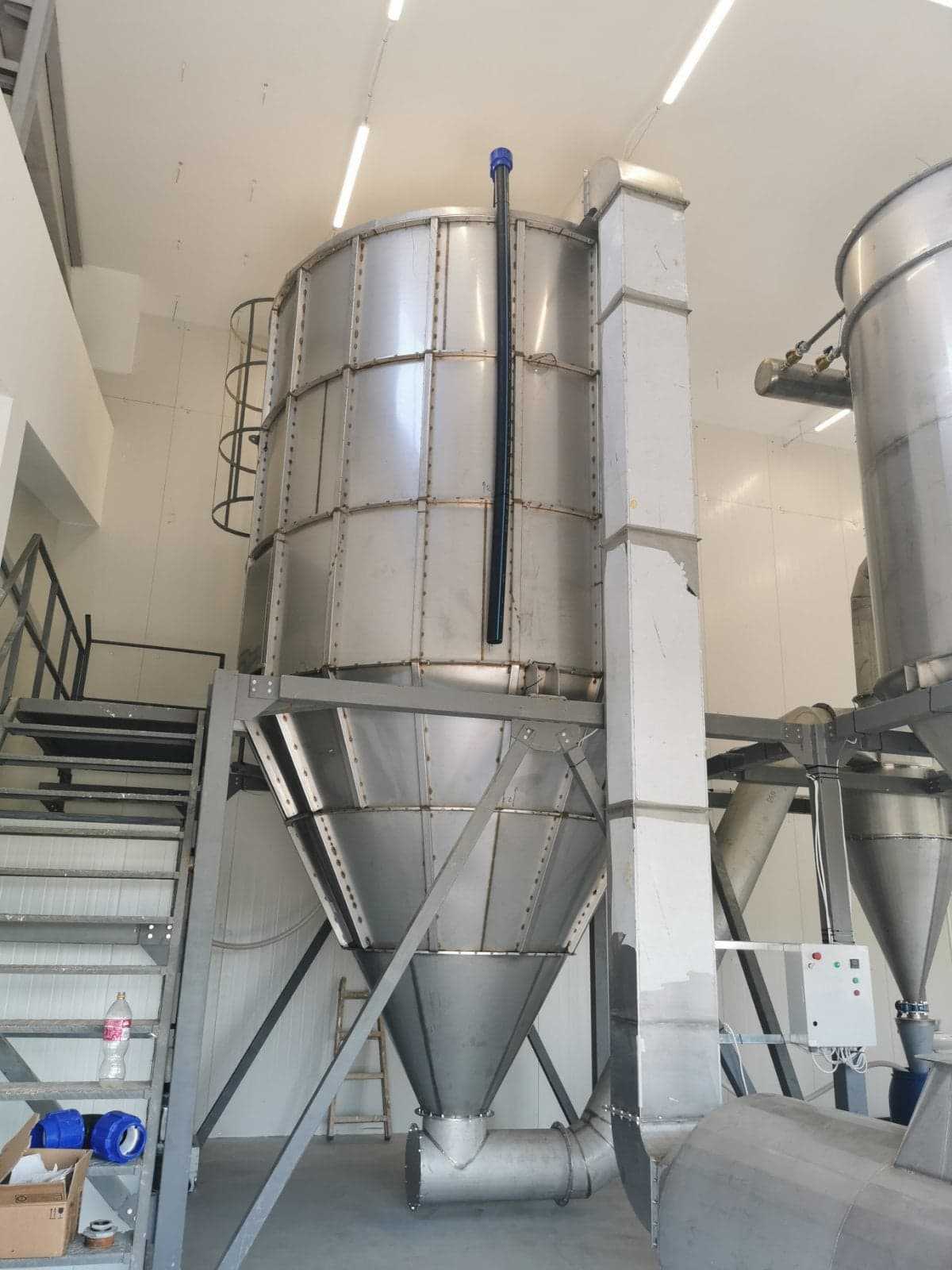

　　该设备主体采用立式锥底罐体结构，整体以不锈钢板材拼接成型，主要应用于食品、医药、化工领域的液态物料雾化干燥工序，可将溶液、乳浊液、悬浮液状态的原料一次性干燥为均匀粉体成品，省去后续蒸发、粉碎工序，缩短生产流程。从结构布局来看，设备上部为圆柱形直筒干燥腔，下部为大锥角集料斗，直筒段采用分段法兰拼接设计，每段筒体通过折边螺栓紧固，接缝处做密封处理，避免干燥过程中热量散失与粉体泄漏；直筒侧壁预留观察检修口，可在停机状态下进入腔体检修雾化组件、清理内壁粘附的物料。锥底段采用60度锥角设计，该角度适配绝大多数粉体物料的安息角参数，可保证干燥完成的粉体依靠自重顺利滑落至底部出料口，不会在锥壁发生积料架桥问题，锥壁外部设置加强筋板，

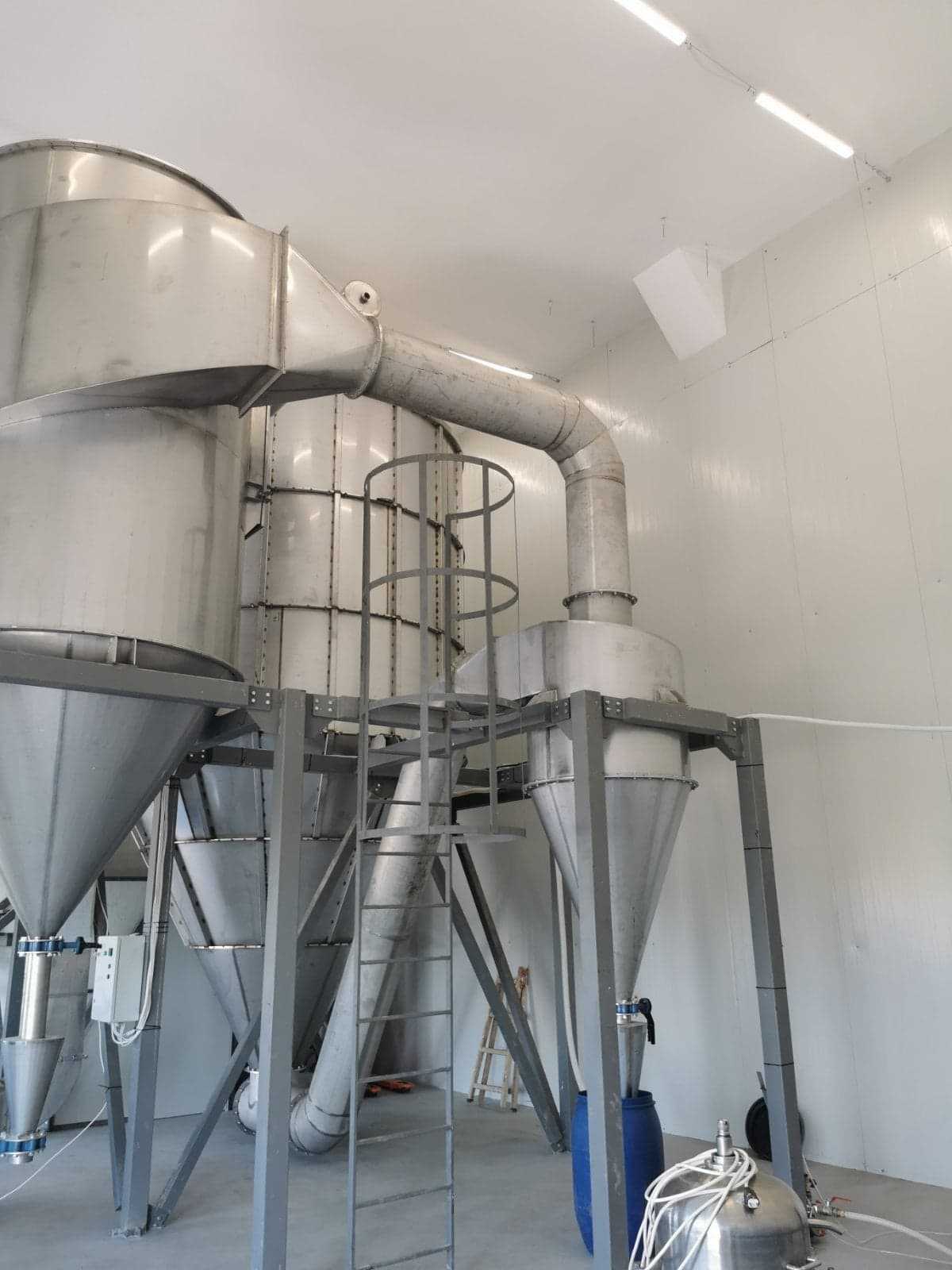

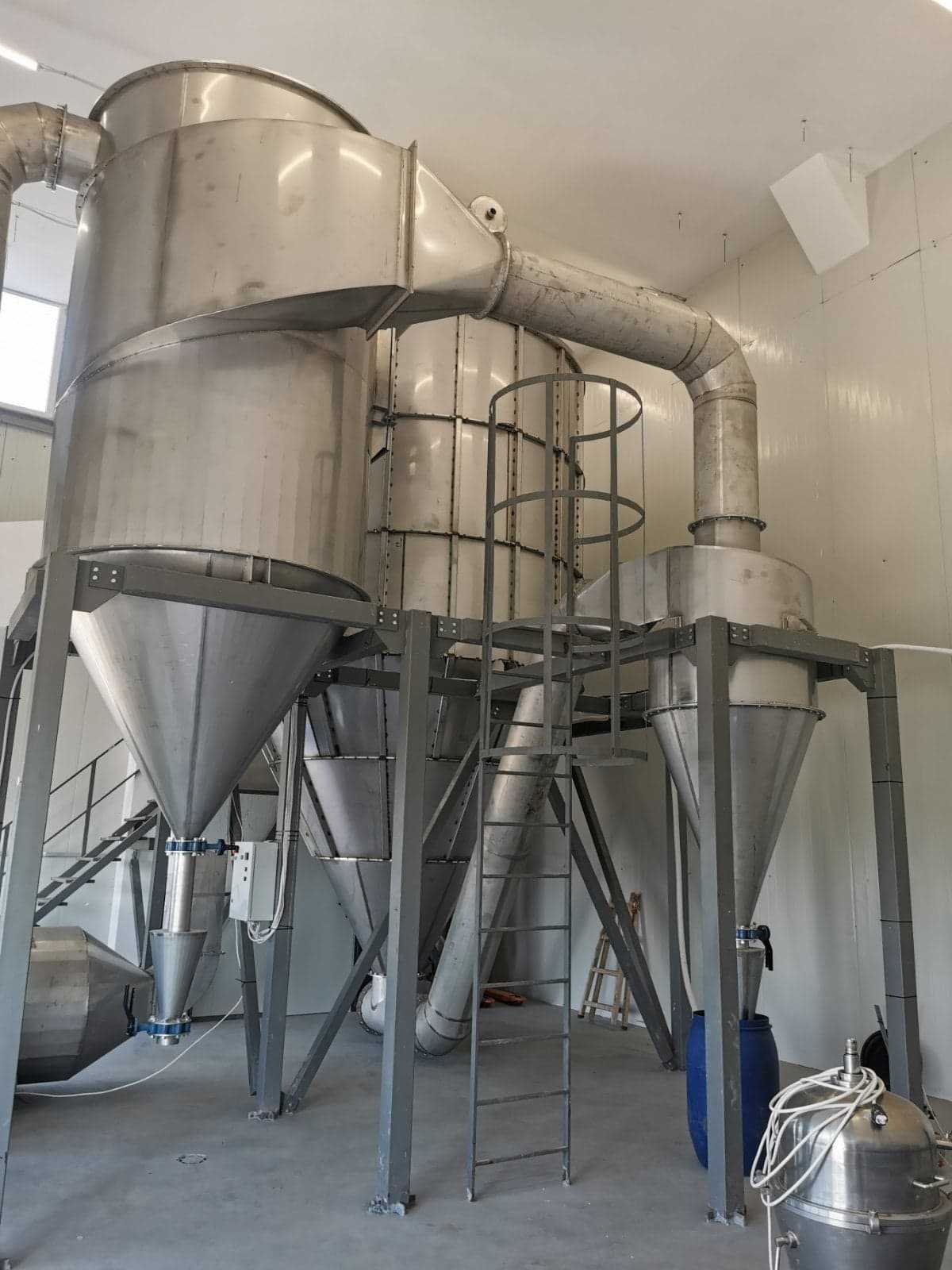

　　通过型钢支撑与上部直筒段、底部机架连接，提升整体结构刚性，避免满料状态下锥段发生形变。设备侧面配套垂直排风管道，管道截面为矩形，采用分段法兰连接，管道走向贴合罐体侧壁布置，减少整体占地空间，排风管道入口设置在直筒段上部，可携带干燥过程中蒸发的水汽与细粉进入后续除尘分离单元，避免粉体随尾气排放造成物料损耗与环境污染。设备顶部预留雾化器安装接口，接口位置做加强处理，可适配离心式、压力式两种常见雾化组件，安装时需保证雾化器轴线与罐体轴线重合，避免雾化液滴喷射到筒壁造成焦壁问题。底部机架采用型钢焊接成型，支腿高度根据出料输送设备的安装尺寸确定，预留足够的空间安装旋转卸料阀、粉体输送管道，支腿底部设置地脚螺栓安装板，

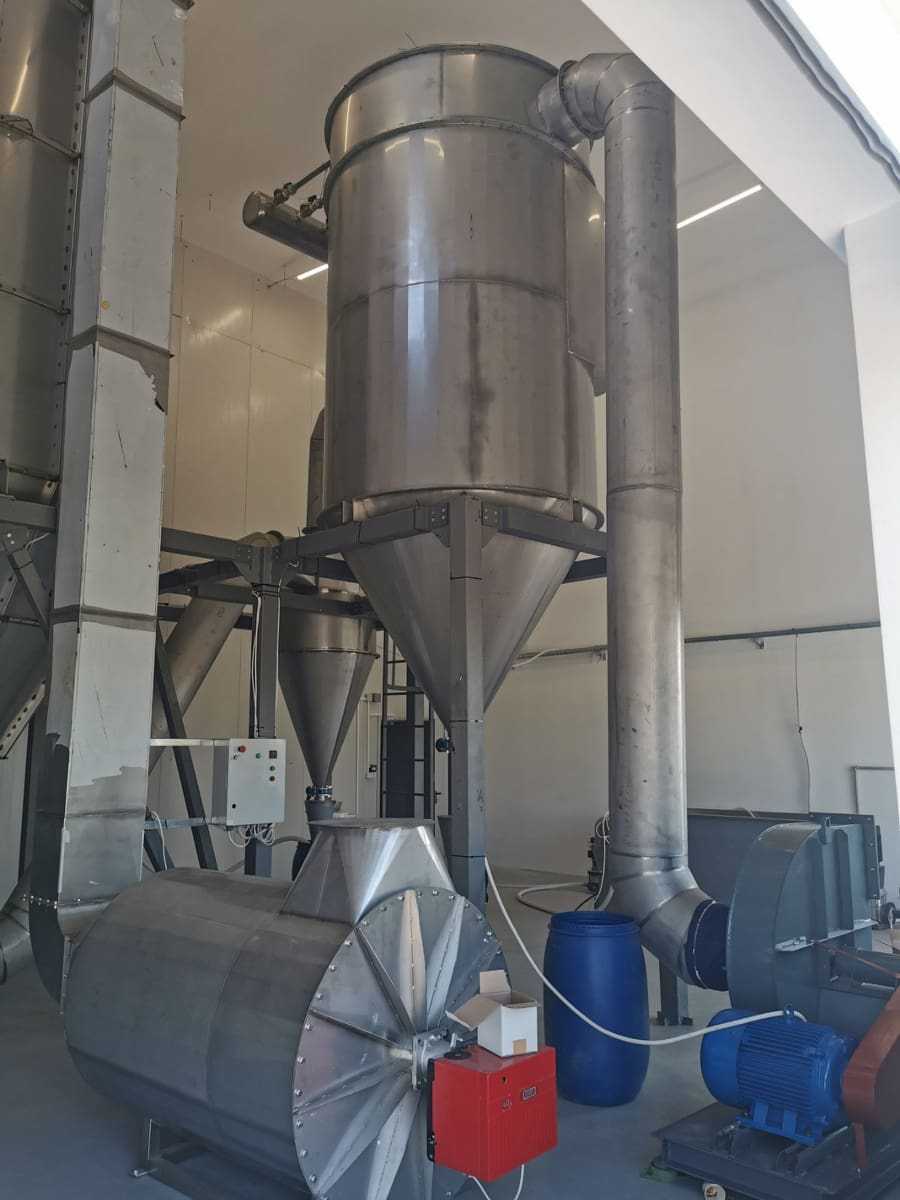

　　可通过膨胀螺栓与地面基础固定，抵消设备运行过程中送风、排风产生的振动。从安装边界来看，设备整体高度需匹配厂房层高，顶部预留至少1.2米的检修空间用于雾化器拆装维护，侧面排风管道侧预留0.8米的操作空间用于管道法兰拆装、检修门开启，设备进料端连接前端料液输送管路、热风送风管路，出料端连接下游粉体收集、包装设备，排风端连接旋风分离器、布袋除尘器等尾气处理单元。设计过程中需重点校核筒体壁厚与加强筋间距，根据设备处理量确定直筒段直径与高度，保证液滴在干燥腔内有足够的停留时间完成水分蒸发，锥段角度需根据所处理物料的流动性调整，对于流动性较差的粘性物料可适当加大锥角，或在锥壁加装振动器辅助落料。罐体外部可根据工艺需求加装保温层，减少干燥过程中的热量损耗，降低生产能耗，保温层外采用薄不锈钢板做防护，避免车间清洁过程中保温层受潮损坏。
