食品输送带配件多腔注塑模具结构

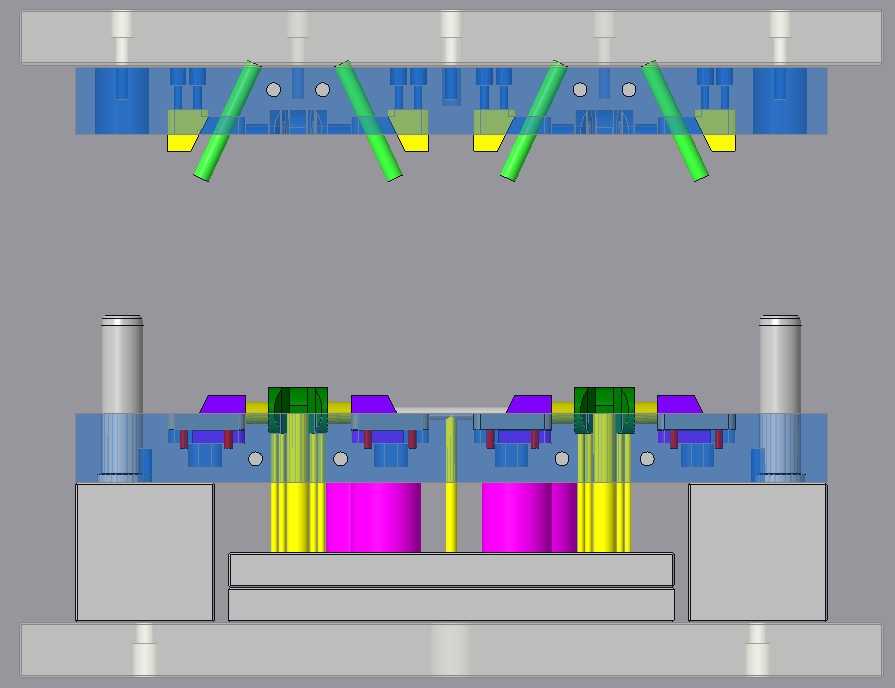

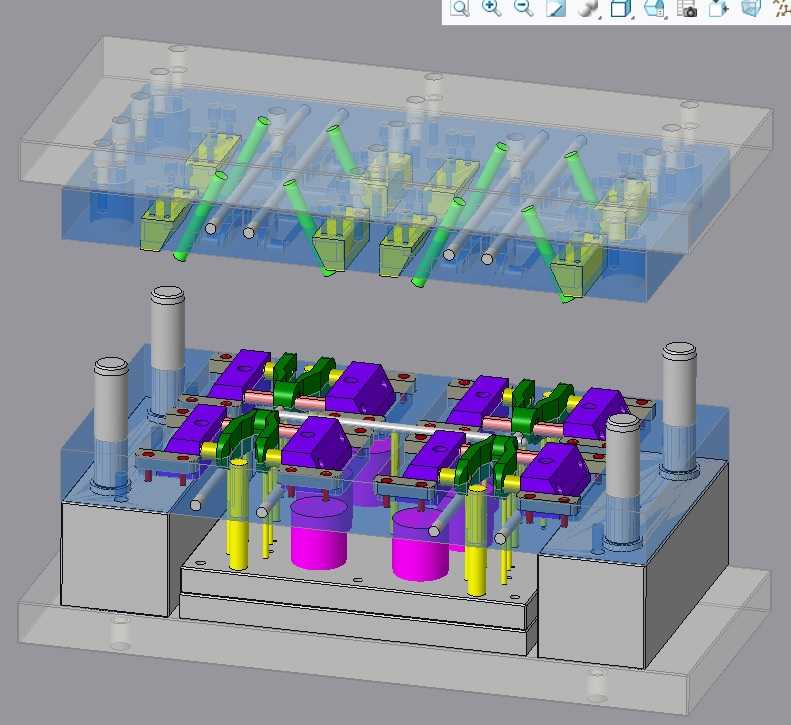

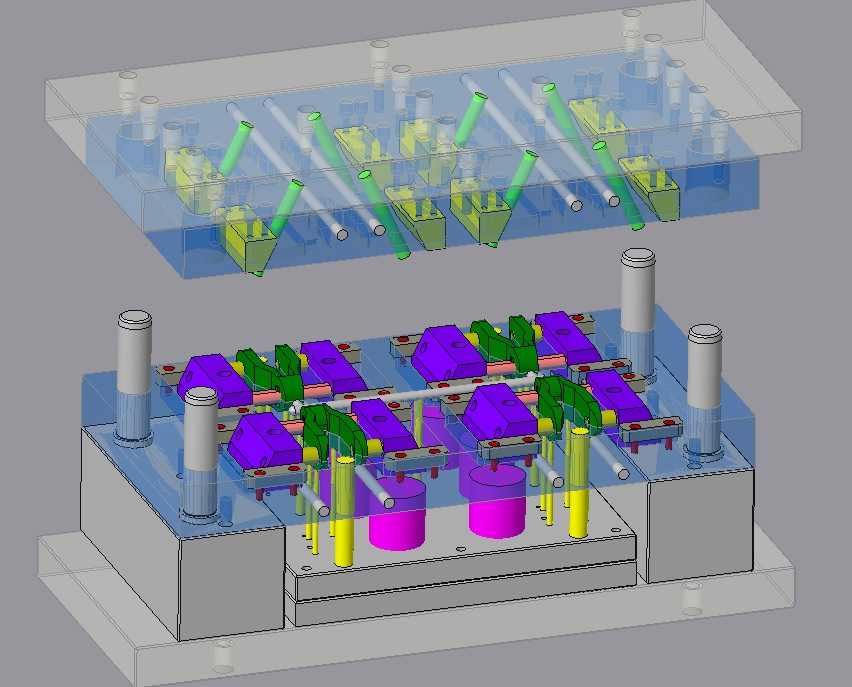

　　这套模具针对食品输送线常用的塑料卡扣类配件设计，这类配件是食品加工、包装输送线上的易耗件，主要用于输送带侧边挡板、导向条的快速固定，日常生产中更换频次高，单批次需求量大，因此采用多腔排布的结构设计来匹配批量生产需求。从结构布局来看，模具采用两板模基础结构，动定模侧分别设置了独立的冷却回路，定模侧的冷却水道沿型腔排布走向贴合塑件外形，保证每个模腔的冷却速率均匀，避免不同模腔产出的塑件出现收缩率差异导致的尺寸超差；动模侧的冷却回路同时兼顾了顶出机构周边的温度控制，防止顶出部位局部温度过高造成塑件粘模、顶白缺陷。浇注系统采用侧浇口进料，浇口位置选在塑件非装配面的侧边，开模后浇口凝料可随塑件自动脱落，后续仅需简单修剪即可满足外观要求，

　　流道采用平衡式排布，从主浇道到各分流道的长度、截面尺寸完全一致，确保注塑过程中熔体能够同时填充所有模腔，减少各模腔之间的填充压力差，降低飞边、缺料等成型缺陷的出现概率。顶出结构采用顶杆与顶块组合的方式，针对塑件上的卡扣薄壁位置，对应设置了直径较小的圆顶杆，顶出力作用点靠近卡扣的加强筋位置，避免顶出时薄壁部位出现变形；对于塑件的平面区域则采用矩形顶块，增大顶出接触面积，防止顶出痕迹影响塑件的装配贴合度。模具的导柱导套设置在模架四角，其中对角位置的导柱做了偏置处理，防止动定模合模时出现装反的情况，导套内部设置了储油槽，长期生产过程中可存储润滑脂，减少导柱导套的磨损，保证合模精度。安装边界方面，

　　模架的长宽尺寸适配常用的200吨卧式注塑机拉杆间距，定位圈尺寸匹配注塑机定模板定位孔标准规格，浇口套的球面半径与注塑机喷嘴尺寸适配，无需额外定制连接配件即可直接上机安装；动模侧的顶出孔位置与注塑机顶杆位置对应，顶出行程预留了足够的安全余量，保证开模后塑件能够完全从动模型芯上脱出，不会出现顶出不足导致的塑件留模问题。设计过程中针对食品接触类配件的生产要求，模腔表面做了镜面抛光处理，减少熔体填充时的流动阻力，同时也能降低生产过程中模腔残留污渍的概率，便于日常生产中的模腔清洁，满足食品级生产的卫生要求；所有成型零件的边角位置都做了圆角过渡，避免应力集中导致的模具零件开裂，同时也能减少塑件上的尖锐边角，防止装配过程中划伤操作人员。

　　排气槽开设在各模腔的熔体填充末端，排气槽深度控制在塑料熔体不溢边的合理范围内，保证填充过程中型腔内的空气能够顺利排出，避免塑件内部出现气泡、烧焦等缺陷；模具的复位杆设置在顶针板四角，合模时通过定模板推动复位杆带动顶出机构回位，同时配套设置了复位弹簧，保证顶出机构回位顺畅，不会出现顶杆提前顶出碰伤型腔的问题。
