多腔异形挂钩注塑成型模具结构设计

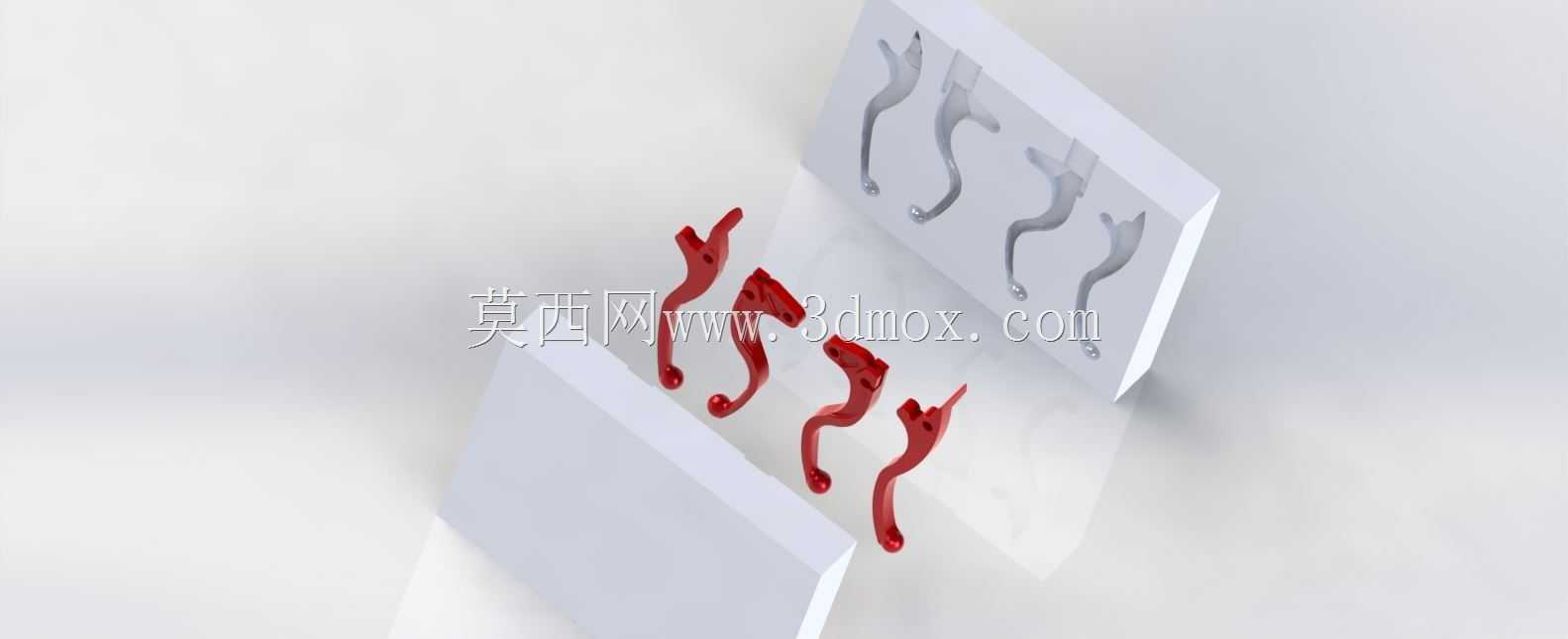

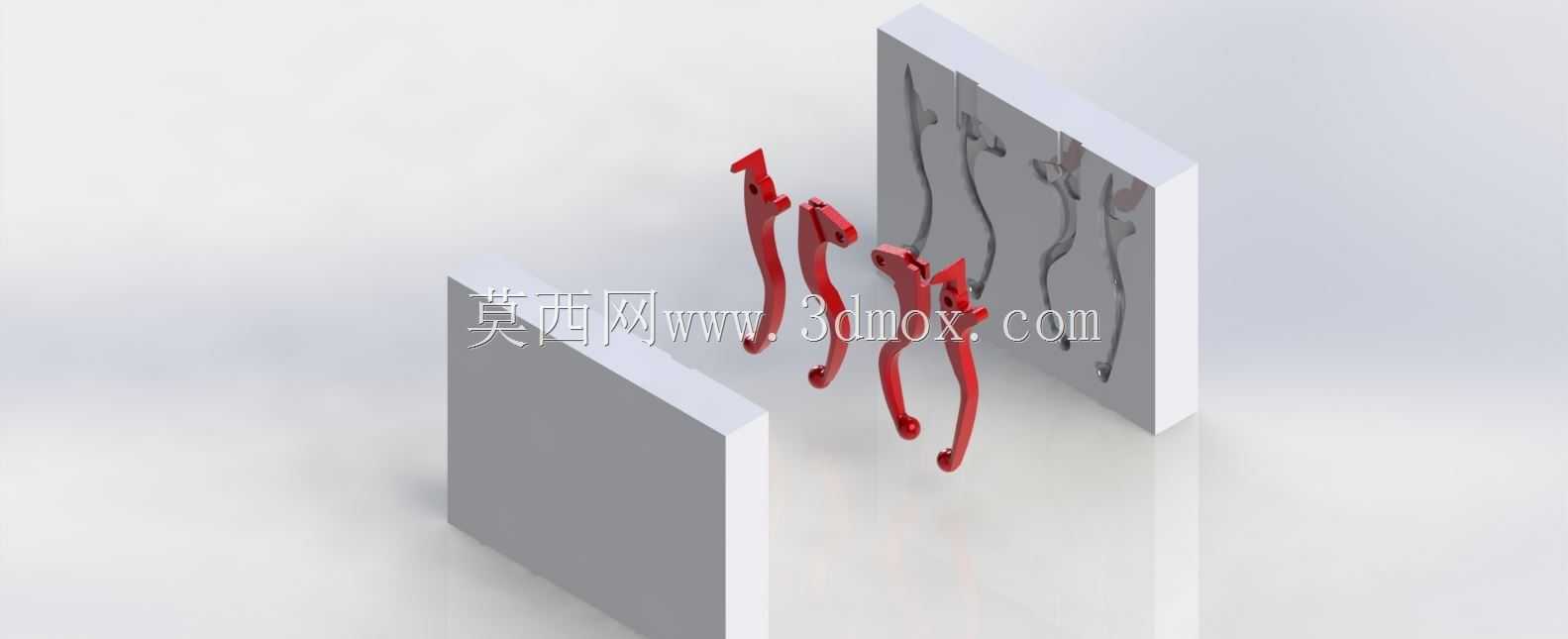

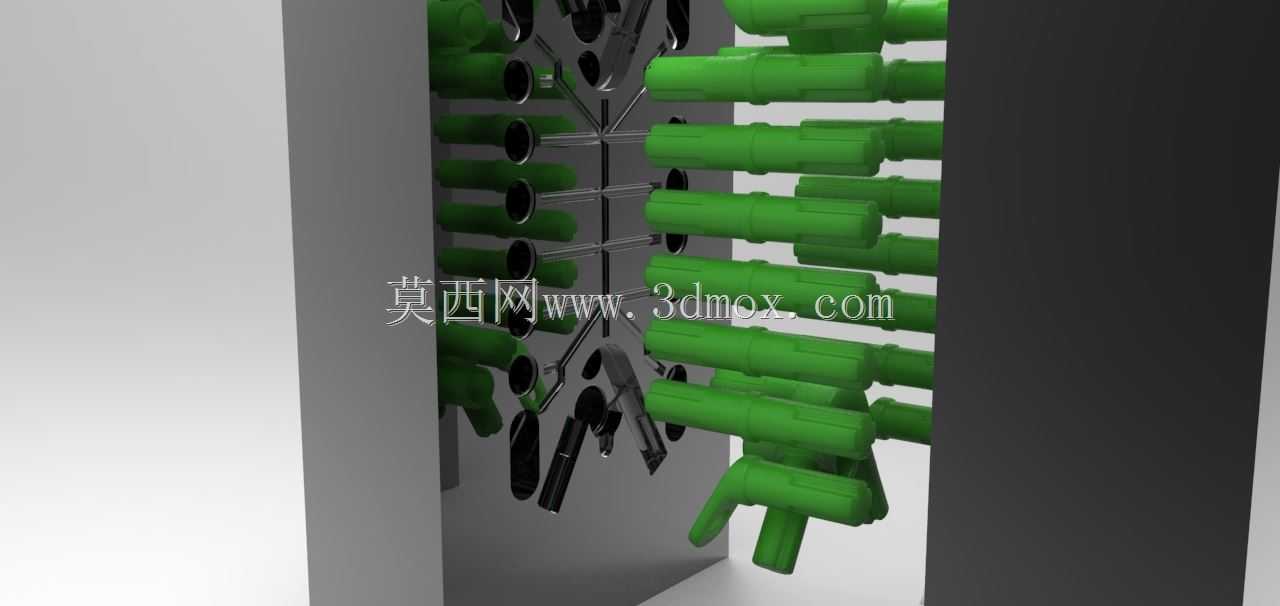

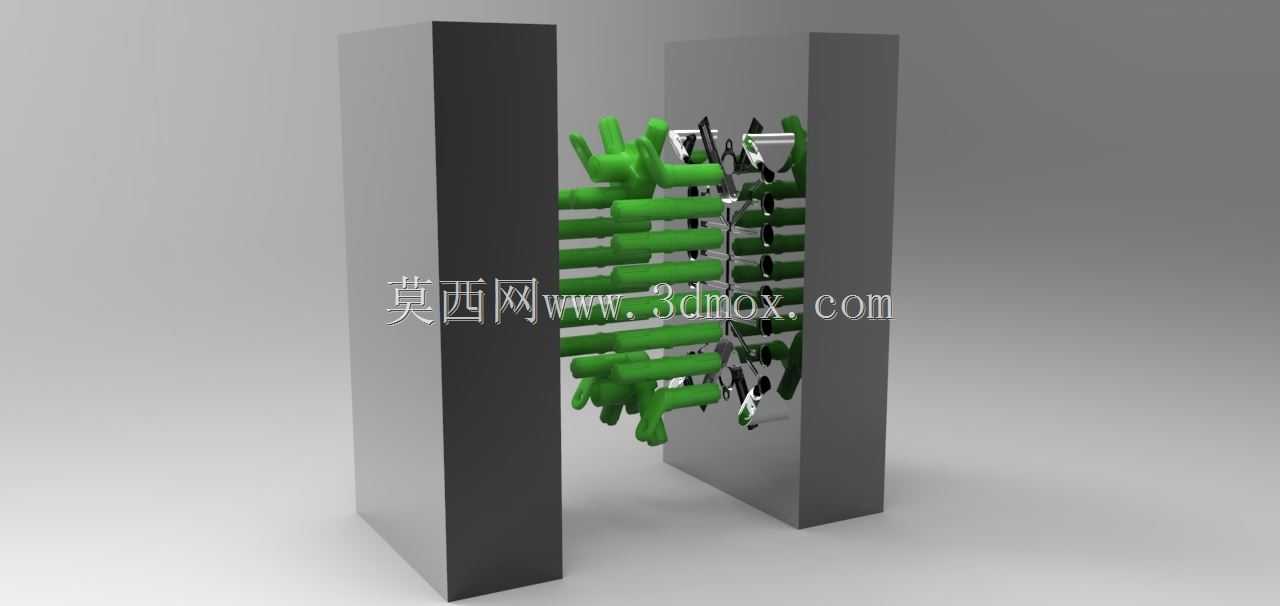

　　这套多腔注塑模具针对异形曲面挂钩类塑件开发，适配日常五金、家居收纳场景的批量塑件生产需求，可在常规卧式注塑机上完成连续注射成型作业，单模次可产出四件同规格塑件，兼顾生产效率与塑件成型一致性。从实际生产适配角度看，模具的整体安装尺寸匹配120吨级注塑机的拉杆间距、容模量参数，定位圈采用标准100mm直径规格，可直接与注塑机定模板定位孔配合，主流道衬套的球面半径适配注塑机喷嘴SR15的球面尺寸，避免注射过程中出现溢料、流道凝料脱模困难的问题。模具采用一模四腔的平衡式流道布局，分流道采用圆形截面设计，直径设置为6mm，确保熔融塑料在充模过程中可以同时到达四个型腔，让各型腔的填充压力、保压时长保持一致，避免不同型腔产出的塑件出现收缩率差异、

　　飞边或缺料的成型缺陷。针对塑件的异形曲面结构，分型面的选取沿着塑件的最大轮廓线设置，同时在分型面位置开设0.02mm深度的排气槽，排气槽延伸至模架外侧，避免充模过程中型腔内部的空气无法及时排出，导致塑件表面出现烧焦、气泡或熔接痕缺陷。型芯与型腔部分采用整体镶嵌式结构，成型零件选用P20预硬钢材质，经调质处理后硬度达到30-35HRC，可满足中等批量生产的耐磨需求，针对塑件上的细小安装孔结构，采用小型芯单独镶拼的设计，既方便后续磨损后的更换维护，也能在加工阶段通过精密磨床、电火花设备保证细小结构的尺寸精度。冷却系统采用循环水路布局，在定模型腔板、动模型芯板内分别开设直径8mm的冷却水道，水道距离成型面的距离保持在15-20mm区间，

　　相邻水道间距设置为30mm，确保成型过程中模具温度均匀控制在40-60摄氏度区间，缩短塑件的冷却定型时间，减少塑件因冷却不均产生的翘曲变形。脱模机构采用顶针推出结构，顶针的排布位置避开塑件的外观面，设置在塑件的边缘与安装孔周边，顶针直径根据塑件局部结构强度选取3mm与5mm两种规格，顶出行程设置为20mm，确保开模后塑件可以完全脱离型芯，同时顶针板设置复位杆与弹簧复位结构，合模过程中顶针板可精准回到初始位置，避免顶针与型腔发生碰撞损坏。导向机构采用标准导柱导套配合，导柱直径设置为20mm，导柱长度高出型芯分型面15mm，确保合模过程中动定模先完成导向定位再闭合，避免合模错位导致成型零件磕碰损坏。从塑件成型的工艺适配性来看，

　　这套模具适配PP、ABS等常用热塑性塑料的注射成型，针对挂钩类塑件需要的一定结构强度，在浇口设计上采用侧浇口形式，浇口截面尺寸设置为1.5mm×2mm，浇口位置选在塑件的非外观边缘处，成型后可通过人工或自动切浇口设备快速去除浇口凝料，不会在塑件外观面留下明显浇口痕迹。在实际生产调试阶段，需要根据选用塑料的熔融温度调整料筒各区段温度，注射压力控制在60-90MPa区间，保压压力切换为注射压力的50%-60%，配合冷却系统的温度控制，可将单模次成型周期控制在25-30秒，稳定产出符合尺寸公差要求的塑件。模具的模架采用标准龙记模架规格，各模板的厚度、导柱导套安装孔位均符合行业通用标准，后续维护过程中可快速更换标准配件，降低生产运维成本。针对塑件的脱模斜度设置，型芯侧的脱模斜度取1度，型腔侧取0.5度，既保证塑件开模后留在动模侧随动模后退，也避免脱模斜度过大导致塑件尺寸超出公差范围。在模具的浇注系统末端还设置了冷料穴，用于储存注射前期喷嘴处产生的冷料，避免冷料进入型腔导致塑件内部应力集中或表面出现冷料斑缺陷。
