传感器类精密注塑模具结构三维设计

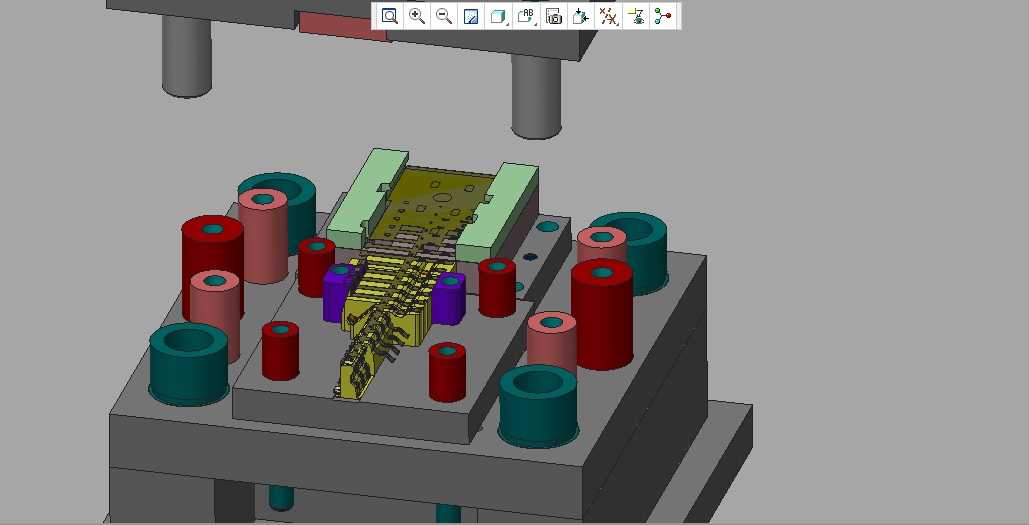

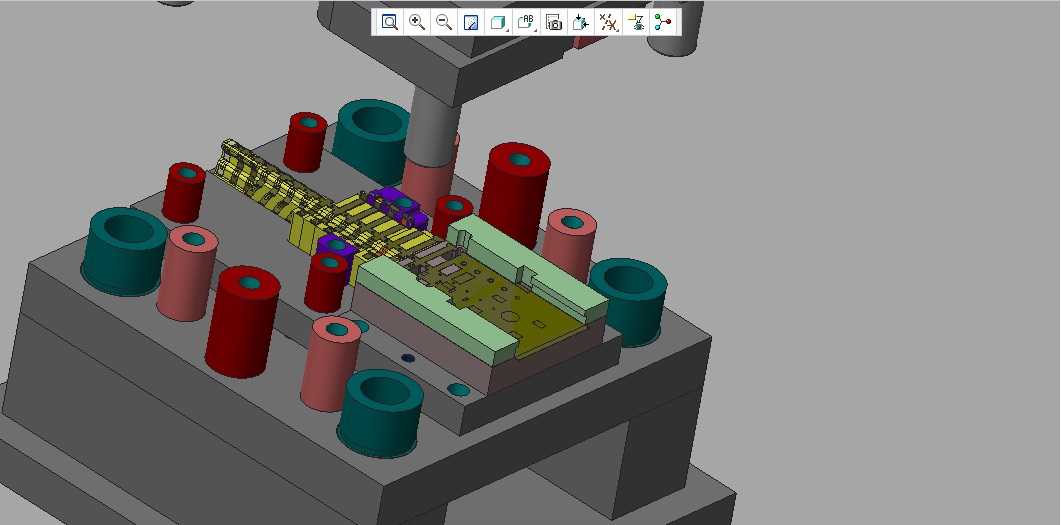

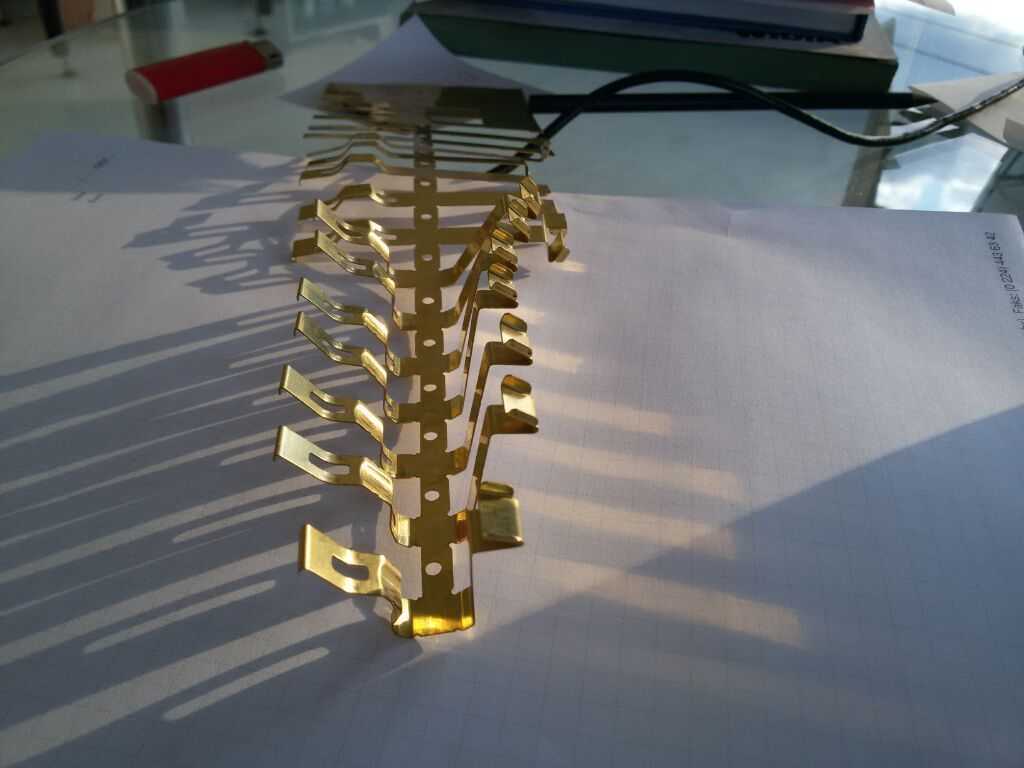

　　这套模具针对小型传感器类塑胶件的量产需求开发，核心应用场景是消费电子、工业检测领域小型精密传感元件的塑胶外壳与结构件注塑生产，适配卧式注塑机安装使用，可实现单模多腔的连续高效成型。从结构布局来看，模架采用标准龙记细水口模胚改制，整体安装边界控制在300*350mm范围内，可适配120吨及以上锁模力的常规注塑设备，无需额外改装机台固定板。模具的进胶方式采用点浇口搭接进胶，浇口位置选在塑件非外观面的侧边加强筋处，开模时可自动拉断浇口凝料，减少后续人工修剪浇口的工序，适配自动化量产的节拍要求。冷却系统采用环绕式水路布局，围绕型腔、型芯区域分别设置独立循环水路，水路直径8mm，距离型腔壁的距离控制在12-15mm区间，

　　保证成型过程中模温均匀，避免传感器塑件因冷却不均出现翘曲、尺寸超差问题，毕竟传感类元件对塑胶件的尺寸精度要求普遍在±0.02mm以内，模温偏差直接影响最终成型尺寸的稳定性。顶出系统采用圆顶针+扁顶针组合的方式，针对塑件内部的卡扣、窄筋位置搭配扁顶针，避免顶出时塑件出现发白、顶穿缺陷，顶针排布避开塑件的装配定位面，防止顶针痕迹影响后续传感器元件的装配精度。导向定位系统除了常规的导柱导套外，在型腔型芯的四周额外增设了4组精定位边锁，合模时的定位精度可控制在0.005mm以内，避免长期生产过程中导柱磨损导致的型腔错位，防止塑件出现飞边、同轴度超差问题。模具的排气结构开设在型腔填充末端的分型面上，排气槽深度控制在0.02mm，

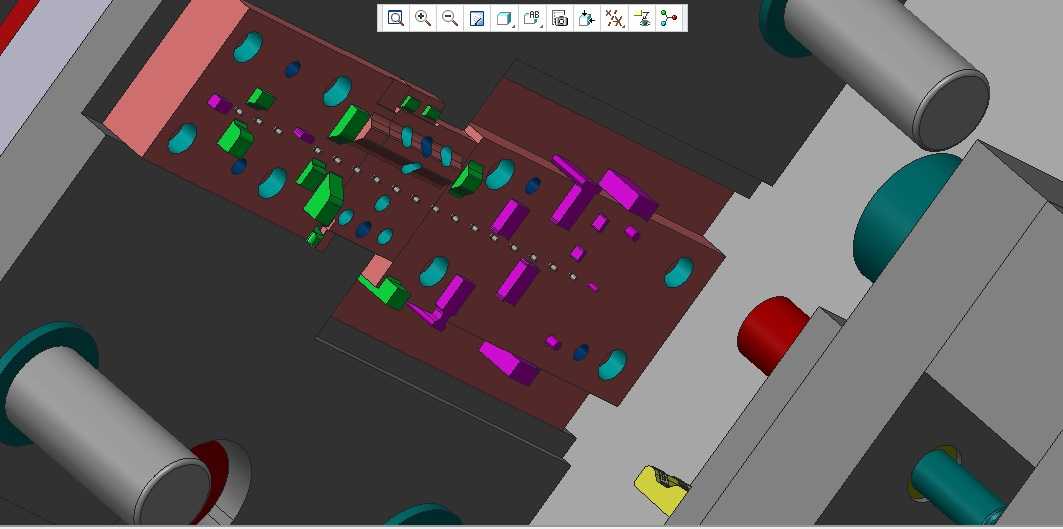

　　既可以顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶缺陷，又不会产生飞边。从设计逻辑上，这套模具充分考虑了传感器类塑件小尺寸、高精度、结构带有细小插装槽与卡扣的特点，拆分型腔型芯时将细小的成型部位做成独立镶件，一方面方便加工时采用磨床、慢走丝工艺保证尺寸精度，另一方面如果量产过程中细小镶件出现磨损、损坏，可以快速更换镶件，减少模具维修的停机时间。模具的流道设计采用平衡式排布，保证每个型腔的进胶压力、填充速度一致，确保同模生产的所有塑件尺寸、性能一致性达标，不会出现个别型腔填充不足或者飞边的问题。在实际生产适配中，这套模具可适配ABS、PC+ABS等常用传感类外壳塑胶原料，成型周期可控制在18秒以内，量产良率可稳定在98%以上。

　　安装时需要注意定位圈与注塑机炮筒的同轴度偏差不超过0.1mm，浇口套球面半径与注塑机炮嘴的球面半径匹配，避免射胶时出现漏胶问题。模具的顶出孔位置与注塑机的顶杆位置完全适配，无需额外加装顶出延长杆，上下模的冷却水接头采用标准快插接头，方便生产时快速接通水、油模温管路。
