大都市配套重载结构支撑底架设计

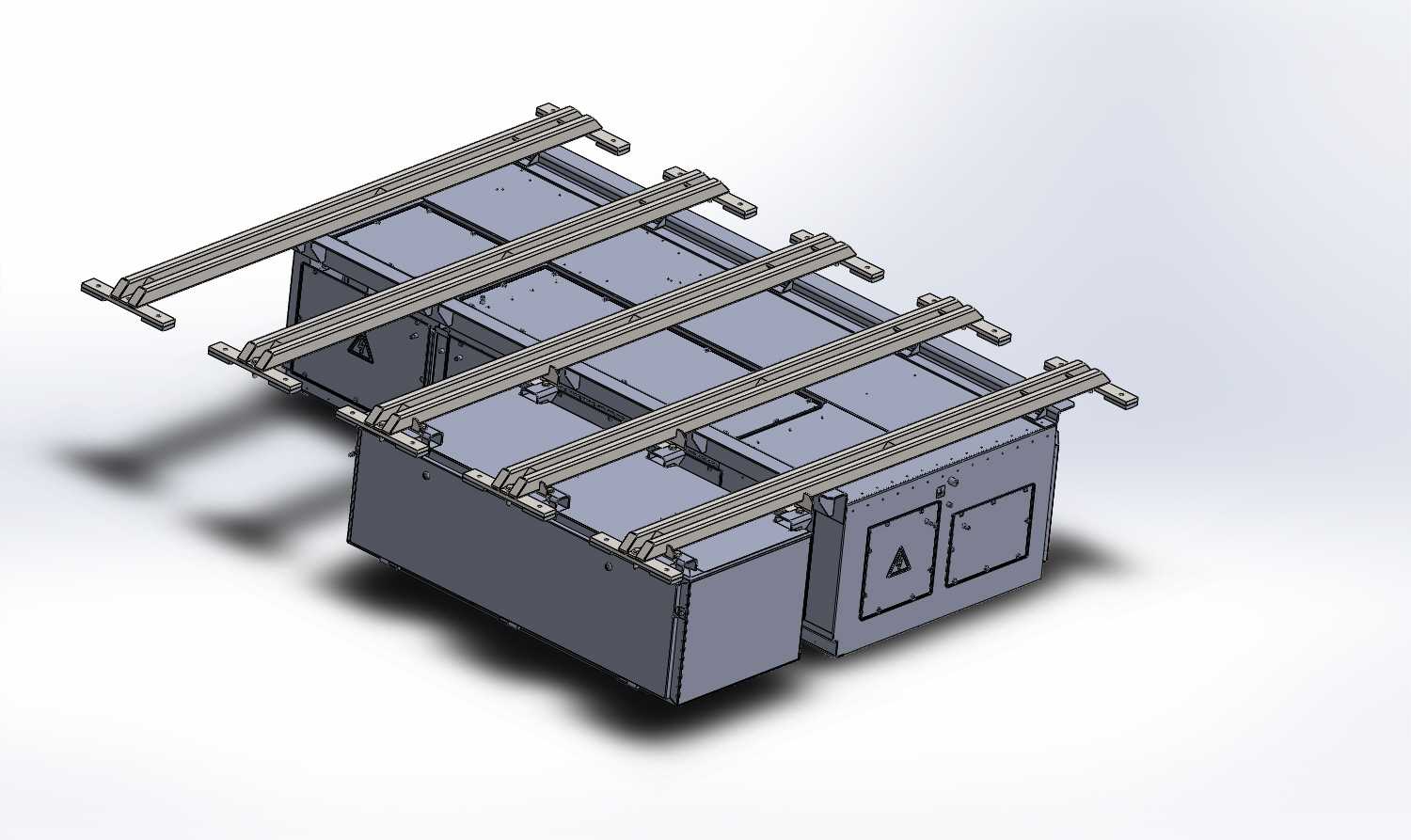

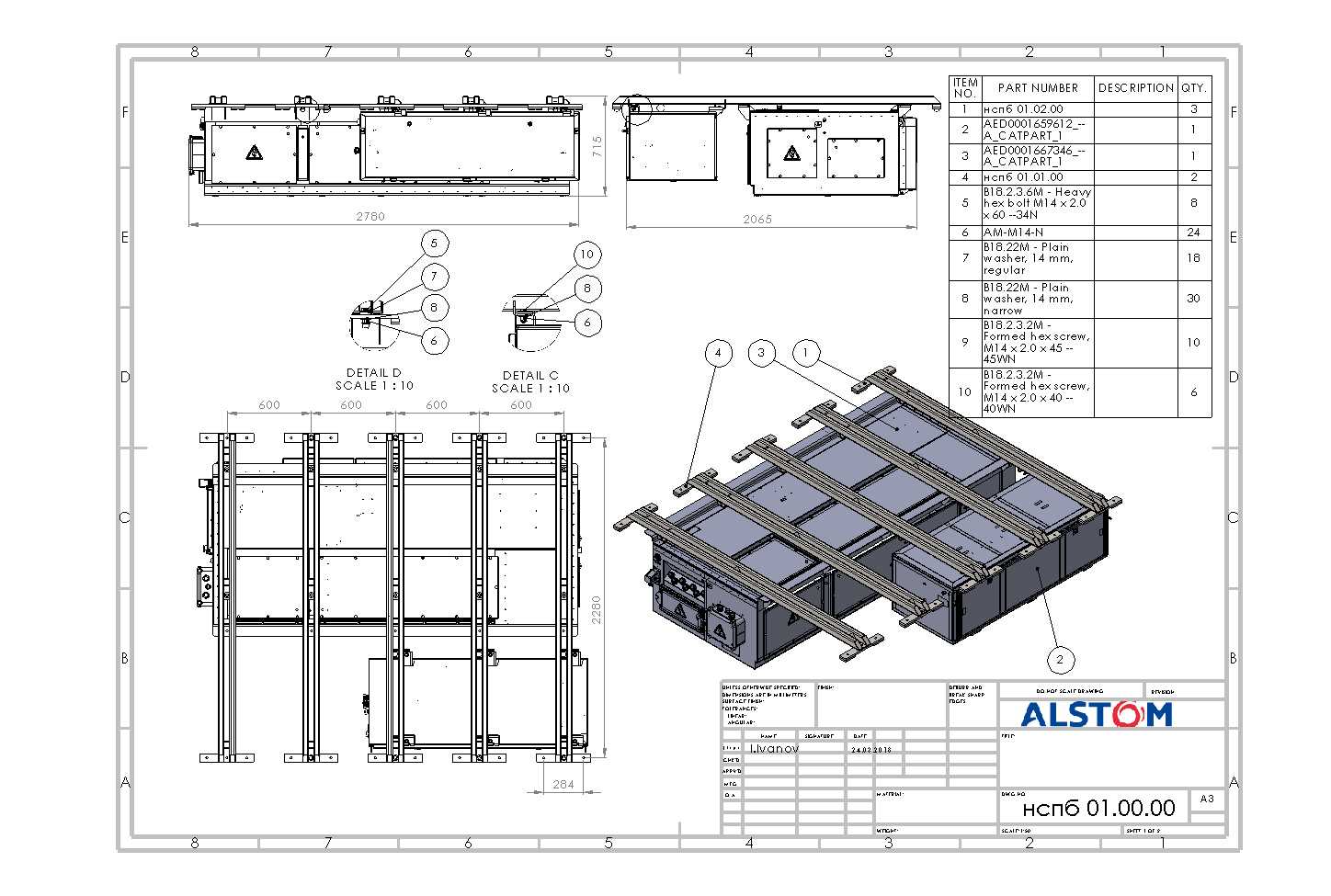

　　这套结构支撑底架主要面向城市核心区高密度布设的大型集成类设备配套使用，常见于商圈地下设备舱、轨道交通站点配套设备区、城市综合体设备层这类空间紧凑、承载要求高、安装边界受限的场景，作为上层功能模块的承载基座，承担设备整体静载、运行动载以及外部偶发冲击载荷的传导作用，同时为上层模块提供统一的安装定位基准，避免多模块拼接出现的标高偏差、错位问题。从结构布局来看，底架采用下部封闭箱型主体加上部平行承载导轨的组合形式，下部箱型主体采用折弯钢板拼焊成型，内部设置有纵横交错的加强筋板，既可以容纳设备配套的电气控制单元、管线接驳组件，也能通过封闭的箱体结构阻隔运行过程中产生的振动向外传递，箱体侧面预留的检修门采用快拆式锁紧结构，

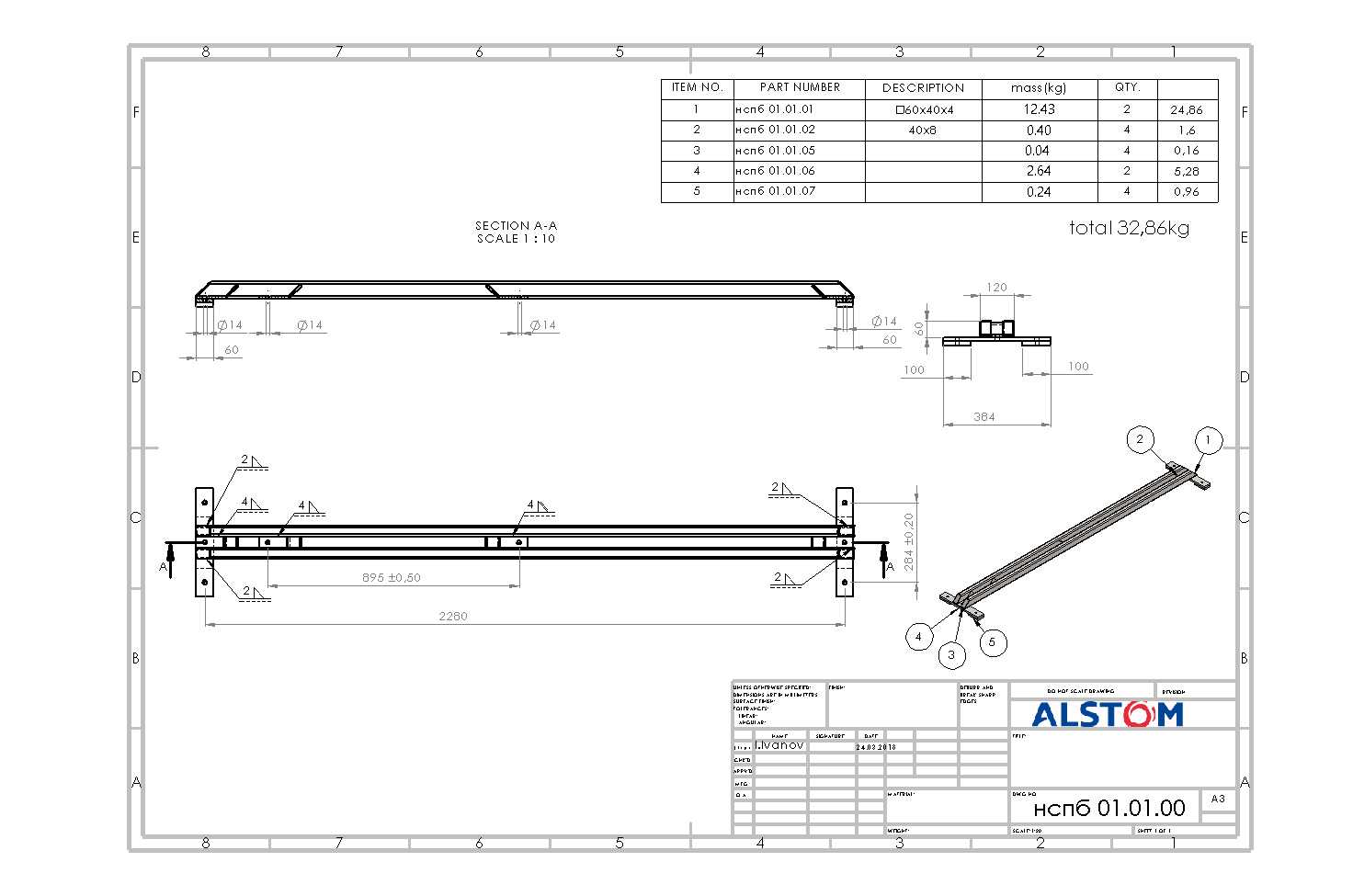

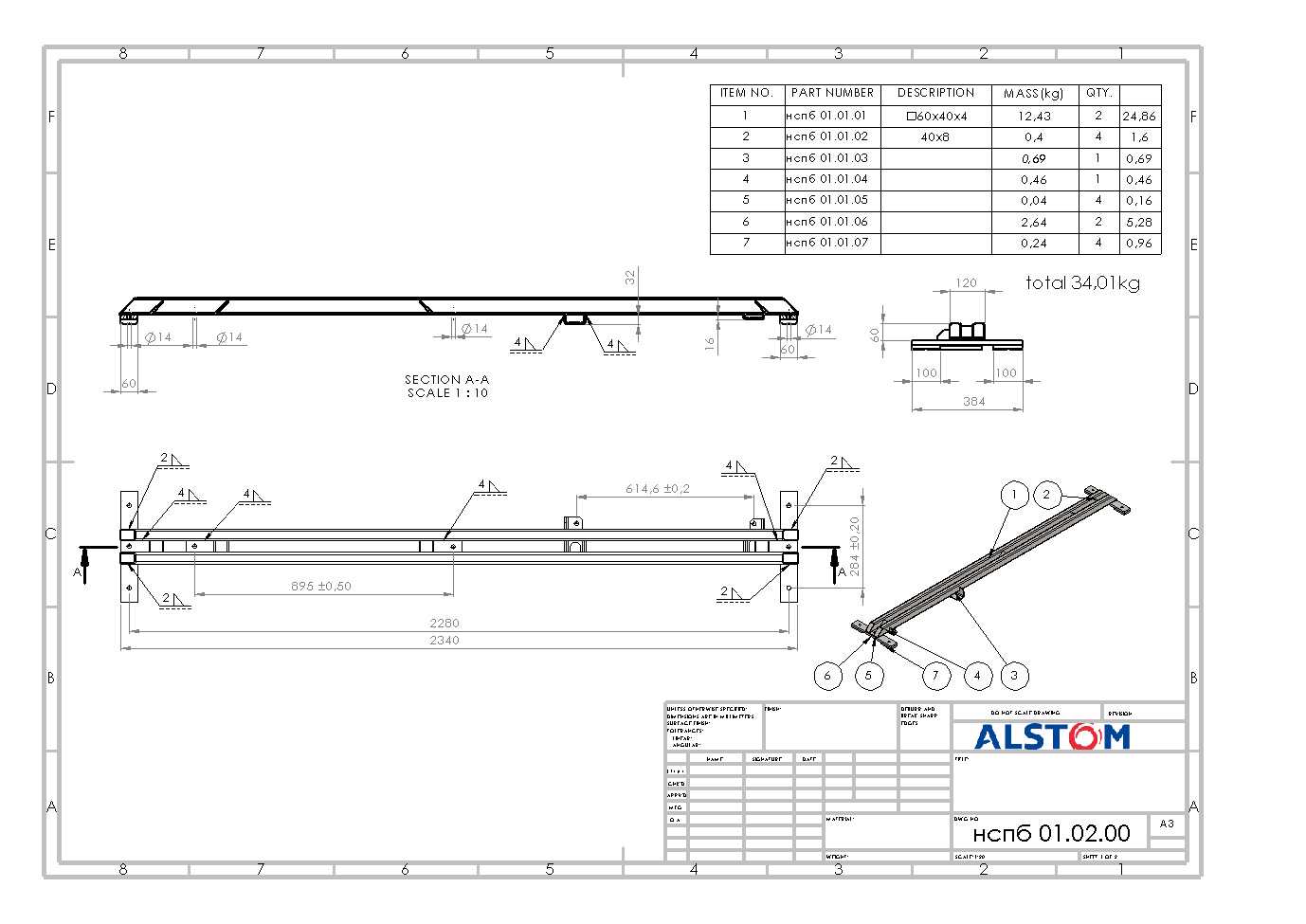

　　日常运维时无需拆卸上层设备即可完成内部元件的检修更换，门体上设置的安全警示标识区域采用凹陷式设计，避免搬运安装过程中剐蹭导致标识脱落。上部的平行承载导轨采用标准重载型材加工，导轨的安装面经过铣削精加工处理，平面度控制在每米0.1mm以内，保证上层模块安装后可以顺畅沿导轨方向滑入就位，导轨两端设置有定位止口和安装孔位，当上层模块滑装到位后可以通过螺栓快速锁紧固定，不需要额外的现场配焊作业，适配快装式施工的要求。设计过程中优先考虑了城市狭小空间的安装适配性，底架整体采用模块化拼接思路，单段构件的重量控制在人工辅助简易搬运设备即可转运的范围内，不需要动用大型吊装设备就能完成现场组装，适配老城区地下空间入口狭窄、大型设备无法进入的施工痛点。

　　安装边界方面，底架的底部预留有可调式支撑脚安装位，支撑脚的调节行程满足50mm以内的地面标高差补偿需求，即使现场地面存在一定的平整度偏差，也可以通过调节支撑脚保证整个底架的水平度达标，避免因基础不平导致的结构内应力累积。导轨的间距设置充分考虑了主流集成设备模块的通用安装尺寸，预留的安装孔位采用长圆孔设计，可以兼容±15mm范围内的安装尺寸偏差，降低上层设备的加工精度要求，减少整体项目的加工成本。箱型主体的焊缝全部采用连续密封焊设计，满足IP54的防护等级要求，可以应对地下空间潮湿、偶有积水的使用环境，避免内部电气元件受潮损坏，箱体底部预留有排水孔，日常清洁或者意外进水时可以快速将积水排出，不会在箱体内部积存。结构受力计算阶段，

　　针对底架的满载工况做了专项的挠度校核，在额定承载状态下导轨的最大挠度控制在跨度的1/1000以内，完全满足上层精密设备运行对基座刚度的要求，不会因为基座变形导致设备运行卡滞、精度下降的问题。导轨与下部箱体的连接采用螺栓加焊接的复合连接形式，螺栓承担安装过程中的定位与临时固定作用，焊接承担长期运行过程中的载荷传递，避免长期受动载影响出现连接螺栓松动的问题。底架的所有外露金属表面都做了喷砂除锈后喷塑处理，涂层厚度满足80μm以上的防腐要求，可以适应城市地下空间通风差、湿度大的腐蚀环境，延长整体结构的使用寿命。在管线接驳方面，箱体侧面预留有标准化的管线穿引孔，孔位配备有橡胶护圈，避免穿线时划伤线缆绝缘层，同时可以在管线布设完成后做密封处理，防止虫鼠进入箱体内部啃咬线缆。整个底架的设计没有采用多余的装饰性结构，所有的结构形式都围绕承载、安装、运维三个核心需求展开，在保证结构强度刚度满足要求的前提下，尽可能压缩整体自重，降低材料成本与现场安装的搬运难度，同时兼顾了城市核心区设备安装的各类现场约束条件，适配快装、易维护、长寿命的使用要求。
