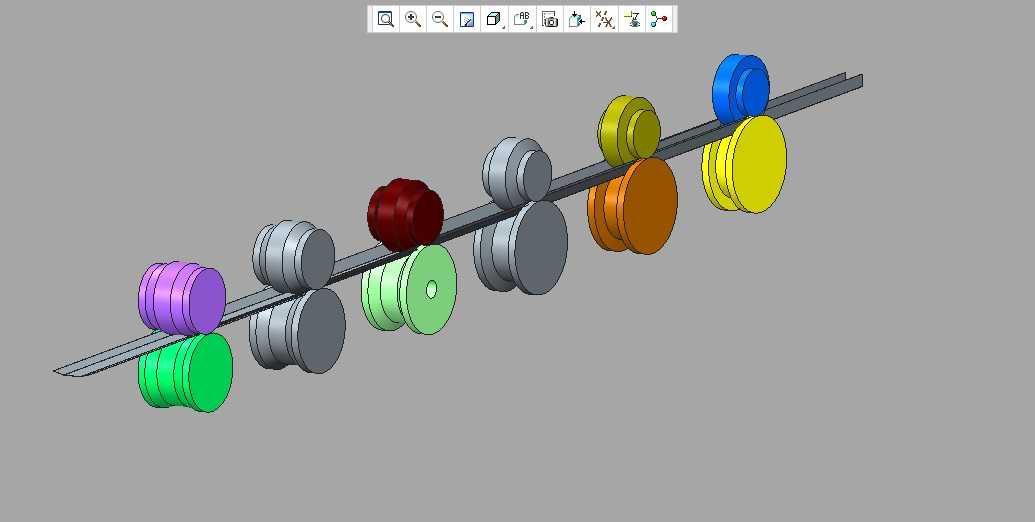

多轮组导轨式传感检测轮组装配结构

　　这套轮组装配结构主要面向工业自动化产线的物料位置检测、输送线速度校验、工件到位触发类场景，在轻工包装、电子元器件组装、物流分拣线体上都能找到适配的安装位置，区别于传统的光电类非接触检测，这种接触式轮组结构可以规避粉尘、碎屑、光线干扰带来的检测误差，在车间环境相对复杂的加工场景里稳定性更突出。从实际功能来看，整套结构依托标准导轨作为安装基准，不同直径、不同材质色彩区分的轮组对应不同的检测触发阈值，比如大直径轮组适配大行程的位置确认，小直径轮组负责高精度的微动触发，不同颜色的轮组在产线调试阶段可以快速区分功能回路，减少现场接线调试的错配概率。设计思路上没有采用一体化的轮座结构，而是将每个轮组独立穿装在导轨基准轴上，

　　每个轮组的轴向位置可以根据实际检测点的分布灵活调整，不需要重新加工安装基座，适配不同宽度、不同检测点位密度的线体改造需求，轮体与轴之间预留了合适的转动间隙，既保证轮体接触工件时可以顺畅转动减少磨损，又避免间隙过大带来的检测晃动误差。从安装边界来看，整套结构的导轨采用标准轻型导轨截面，安装时只需要在设备机架上预留对应宽度的平直安装面，导轨两端可以通过常规的压块或者端盖固定，不需要额外设计定制化的安装支架，轮组的外伸尺寸控制在常规输送线的侧边安装空间范围内，不会和输送线上的工装托盘、输送皮带产生运动干涉。每个轮体的型面都做了圆弧过渡处理，接触工件表面时不会刮伤工件外观面，对于表面质量要求较高的塑胶件、钣金喷涂件检测场景也能适配，

　　轮体和安装轴之间可以根据使用需求加装阻尼圈，调整轮体的转动阻力，避免高速输送场景下轮体空转带来的误触发信号。在结构细节上，不同厚度的轮组对应不同的接触行程，厚轮组的接触容错范围更大，适合工件到位位置偏差稍大的粗定位检测，薄轮组的接触精度更高，适合需要精准触发的工位，比如分拣线的拨爪触发、喷码工位的位置同步信号采集。整套结构的装配逻辑非常清晰，现场维护时只需要松开导轨端部的固定件就可以单独更换磨损的轮组，不需要拆解整套检测机构，能大幅降低产线停机维护的时间成本，对于需要多点位同步检测的长输送线，可以直接在导轨上增减轮组数量来适配检测点位的变化，不需要重新设计整套检测机构，模块化的设计思路可以覆盖大部分接触式位置检测的线体需求。
