VEGAMIP R61物位检测传感部件结构设计

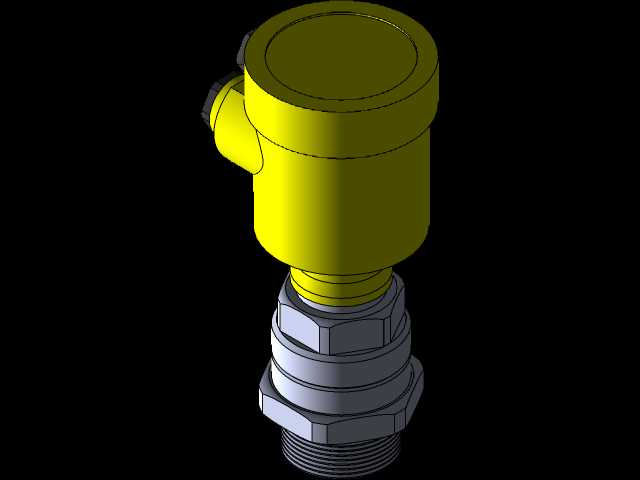

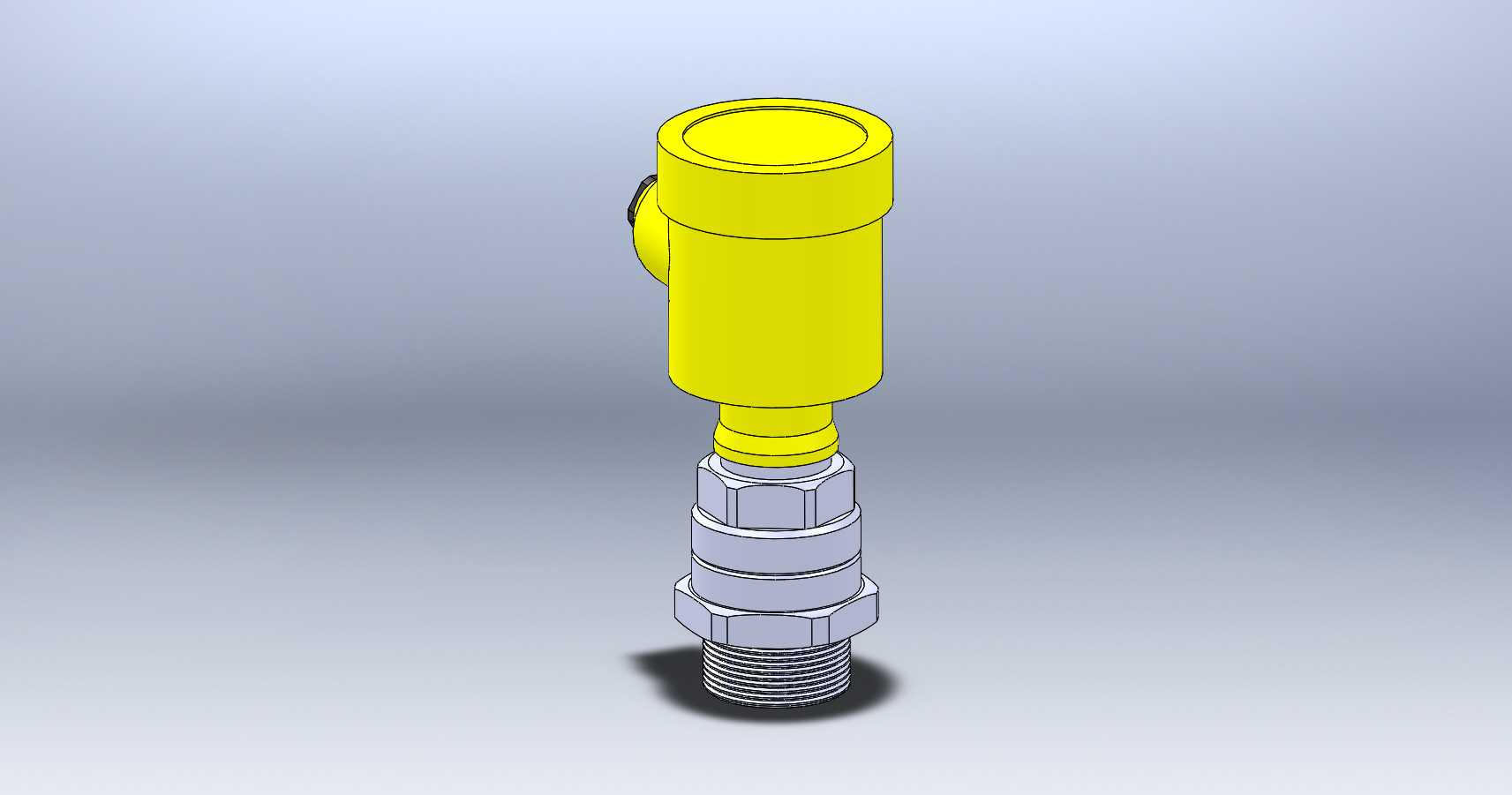

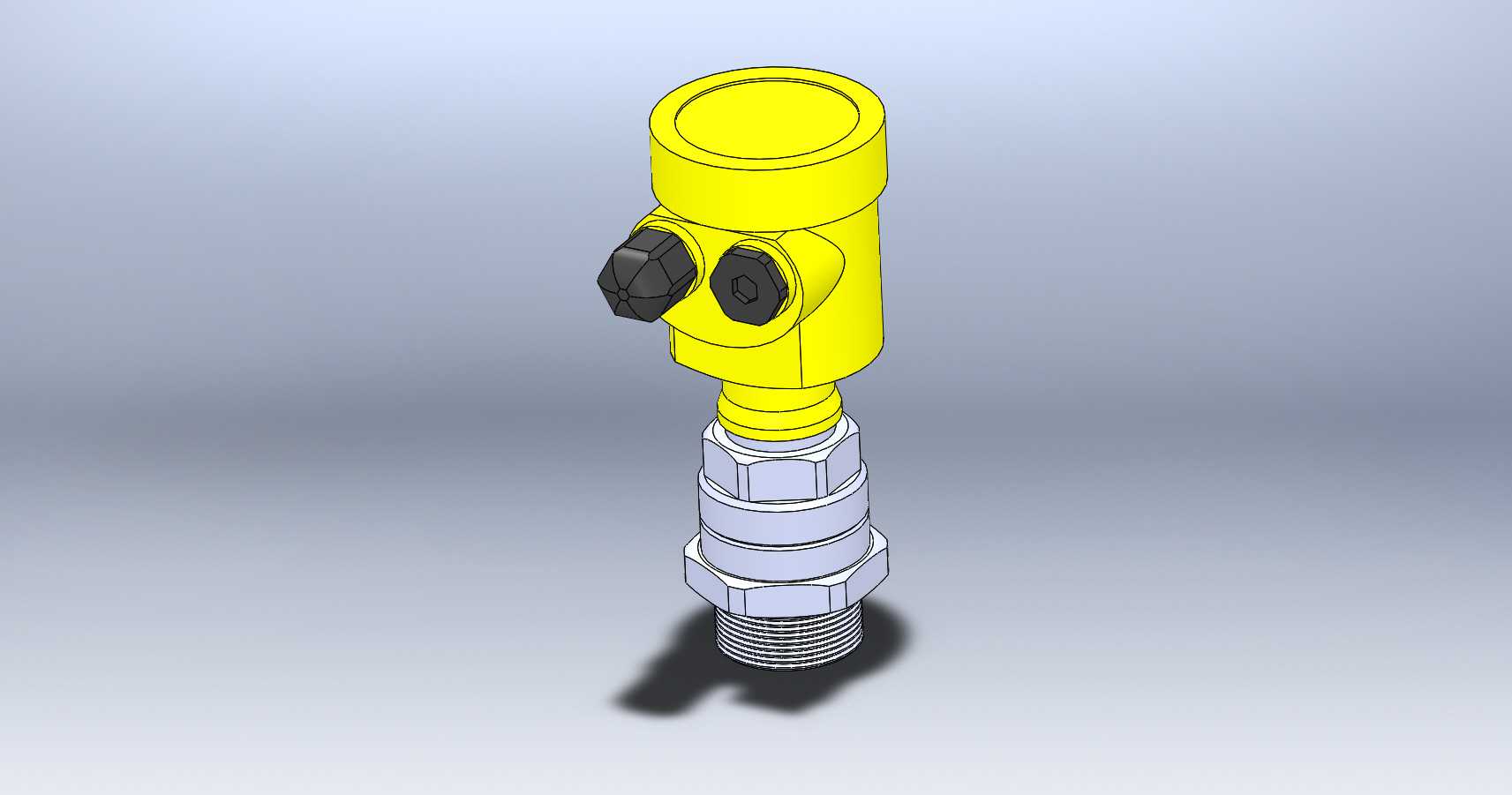

　　在化工、食品加工、水处理等行业的储罐、反应釜、料仓等容器的物位监测场景中，这类物位传感部件承担着关键的点位检测作用，可在物料到达预设高度时输出开关信号，触发进料、出料、报警等联锁动作，避免溢料、缺料等生产事故。从结构设计来看，该部件上部采用圆柱形电子舱设计，外壳做了密封防护处理，可适配户外、潮湿、多粉尘等复杂工业现场环境，侧置的电气接口用于连接信号线缆，接口处做了防水锁紧结构，避免线缆拉扯导致的密封失效。下部的过程连接部分采用螺纹加锁紧螺母的组合结构，螺纹规格适配工业现场常见的储罐安装开孔，安装时可通过调整锁紧螺母的位置，灵活调整传感探头伸入容器内部的深度，适配不同壁厚的容器安装需求，无需额外定制转接法兰，降低现场安装的适配成本。

　　该部件采用DPDT双刀双掷输出结构，可同时输出两路独立的开关信号，一路可接入现场的声光报警装置，另一路可接入PLC控制系统参与联锁控制，无需额外加装信号中继模块，简化现场的接线布局。设计过程中，电子舱与过程连接部分之间做了隔热隔振结构，当容器内部物料温度较高或者现场存在设备振动时，可减少热量与振动向电子舱的传递，提升内部电路的工作稳定性，延长部件的使用寿命。外形尺寸方面，上部电子舱的直径控制在合理范围内，不会占用过多的罐顶安装空间，即使在密集布置多个检测仪表的罐顶区域，也不会出现安装干涉的问题；下部螺纹段的长度预留了足够的调节余量，可适配从薄壁储罐到厚壁反应釜的多种安装场景，安装时只需在容器壁开对应尺寸的螺纹孔，

　　将传感部件旋入后调整好插入深度，锁紧背母即可完成机械安装，后续接线时只需按照标识接入电源与信号线路，无需复杂的现场标定，降低现场施工的工作量。从建模细节来看，各部件的配合公差按照工业仪表的通用设计标准设置，电子舱上下盖的止口配合、螺纹连接的公差、密封槽的尺寸都符合行业规范，可直接用于同类型物位开关的结构参考，也可用于教学演示中工业仪表的结构拆解展示，帮助设计人员理解现场检测类仪表的设计逻辑与安装适配要点。在实际选型应用中，这类传感部件可适配液体、颗粒状固体等多种物料的点位检测，通过调整探头的灵敏度参数，可应对不同介电常数的物料检测需求，避免误触发的情况。建模时还原了部件的所有外部结构细节，包括外壳的加强筋、接口的防滑纹理、

　　锁紧螺母的倒角处理，这些细节不仅是外观设计的需要，更是实际生产装配与现场安装时的功能性结构，比如外壳的加强筋可提升壳体的抗冲击能力，接口的防滑纹理可方便施工人员徒手拧紧线缆接头，锁紧螺母的倒角可避免安装时刮伤容器壁的防腐涂层。
