工业检测用柱状传感组件结构设计

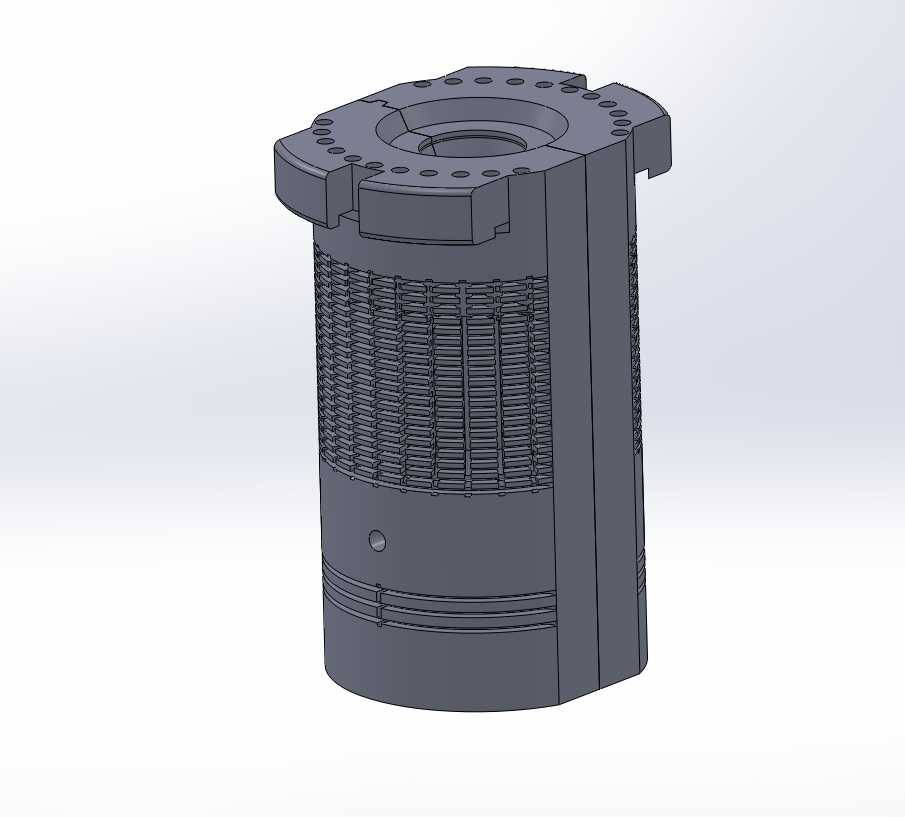

　　在工业自动化产线的状态监测环节，这类柱状结构的传感组件常被部署在设备腔体内部、流体管路旁或者旋转机构的邻近位置，用来采集工况环境下的物理参数变化，给设备的闭环控制、故障预判提供实时数据支撑。从结构设计的角度看，这类传感组件的壳体采用一体化柱式布局，顶部带多组安装孔位的法兰边是核心安装定位结构，孔位沿法兰周向均匀排布，能适配不同角度的安装固定需求，安装时不需要额外调整组件的周向角度，只要对准安装基座的螺孔即可完成锁紧，能大幅缩短现场装配的对位时间。

　　壳体中段的网格状散热结构是设计中的关键考量，传感元件在持续工作过程中会产生一定热量，尤其是在密闭设备腔体内部部署时，空气流通性差，热量堆积容易导致元件检测精度漂移，网格状的肋条结构在不增加壳体整体壁厚的前提下，既提升了柱身的结构抗扭强度，又大幅增加了壳体与周边空气的接触面积，能通过自然对流将内部元件产生的热量快速散出，保证元件工作在稳定的温度区间内。壳体下部的环形加强筋设计，主要是为了提升柱身下部的抗形变能力，当组件安装在存在小幅振动的设备部位时，加强筋能分散振动带来的应力集中，避免柱身长期受振出现裂纹，同时下部预留的小圆孔是线缆出线或者状态指示的预留位，不需要在装配时额外开孔破坏壳体的密封性能。

　　从安装边界来看，这类柱式传感组件的整体径向尺寸控制紧凑，法兰边的外径略大于柱身直径，安装时只需要在基座上预留对应法兰尺寸的安装平面，不需要额外扩大安装空间，柱身的轴向长度可以根据内部元件的排布需求做适配调整，不会占用过多的设备内部纵深空间。在实际选型应用中，这类结构的传感组件可以适配压力检测、温度检测、流体流量检测等多种不同的检测场景，只需要更换内部的核心检测元件，外壳结构可以实现通用化，能大幅降低不同检测场景下的结构开模成本。

　　设计过程中需要重点考量壳体的加工工艺性，柱身的网格结构采用一体注塑或者铸造成型时，要保证肋条的厚度均匀，避免成型过程中出现缩痕、缺料等缺陷，顶部法兰的安装孔位要保证位置度公差，避免安装时出现螺孔对位偏差，壳体的合模线设置在柱身的侧边位置，不会影响法兰安装面的平面度，保证安装后组件与基座之间的贴合紧密性，减少外部粉尘、水汽进入组件内部的可能。另外，壳体的边角位置都做了小圆弧过渡处理，既避免加工和装配过程中尖锐边角划伤操作人员，也能减少应力集中点，提升壳体的整体抗冲击性能，在设备出现小幅碰撞或者意外磕碰时，不会轻易出现壳体破损的情况。

　　在实际产线应用中，这类传感组件的维护也比较便捷，顶部法兰的固定螺丝拆卸后，就可以将整个组件从安装位取出，不需要拆解周边的其他设备结构，柱身的光滑外表面也不容易积灰，日常巡检时只需要简单擦拭即可保证散热结构的通风顺畅，不需要做复杂的清洁维护。针对不同的防护等级需求，还可以在法兰安装面增加密封垫圈，配合壳体本身的密闭结构，就能满足潮湿、多粉尘等恶劣工况下的使用要求，不需要额外增加外置的防护外壳。
