长型材在线弯曲切割一体化加工设备

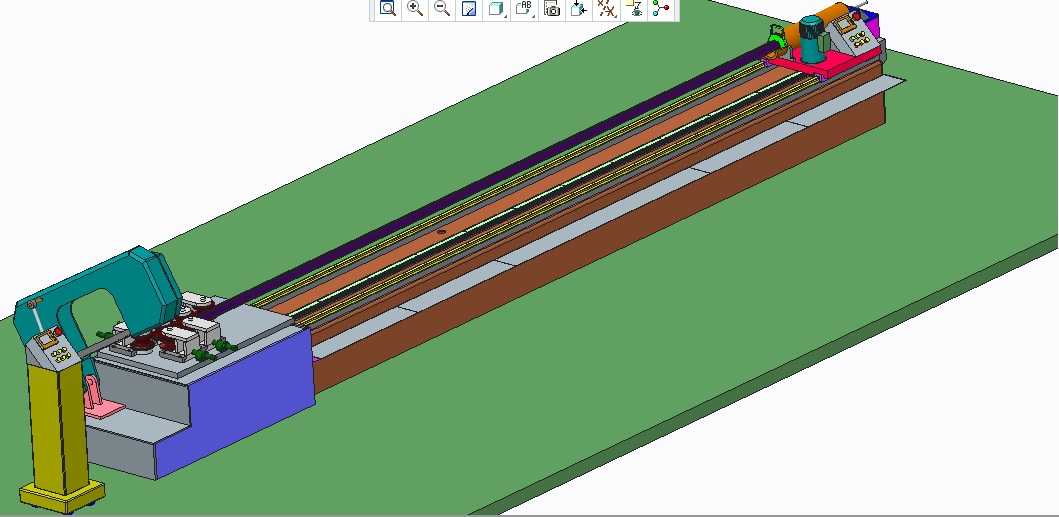

　　在门窗型材加工、钢结构构件预制、幕墙龙骨生产这类需要处理6米以上长条形金属型材的场景里，单工序分散加工的模式一直存在效率瓶颈——型材从下料区转运到弯曲工位需要吊装辅助，弯曲完成后再转至切割工位定长裁切，多次装夹不仅会累积形位误差，长料转运过程中的磕碰变形也会直接提升成品不良率，这款一体化加工设备正是针对这类痛点完成的结构设计。设备整体采用地坑式安装布局，长条形输送导轨嵌入地面预留的安装槽内，安装基准面与车间地面齐平，既避免长型材上下料时的高度差磕碰，也能压缩设备整体占用的横向空间，导轨单段长度适配常规6米型材的加工行程，可通过拼接标准段导轨扩展至12米加工长度，满足超长型材的加工需求。输送机构采用双侧同步夹持的滚轮组设计，

　　滚轮表面包覆聚氨酯耐磨层，既保证型材输送过程中的驱动力足够，不会出现打滑偏移，也能避免硬质滚轮挤压铝型材、薄壁型钢表面造成的压痕缺陷，每组夹持滚轮都配有独立的压紧调节结构，可根据型材截面高度、壁厚调整压紧力，适配矩形管、角铝、C型钢、异型幕墙龙骨等多种截面的型材加工。弯曲执行单元布置在设备进料端的固定机座上，采用立式摆臂弯曲结构，弯曲模头可根据型材截面形状快速更换，模头的弯曲进给行程通过线性导轨导向，保证弯曲过程中模头的运动轨迹与型材轴线垂直，避免侧向力造成型材扭曲变形；弯曲工位配套的侧推定位块可沿导轨方向调整位置，匹配不同弯曲深度的加工需求，弯曲过程中设备会通过夹持滚轮的同步送进配合摆臂的进给动作，实现连续变曲率弯曲，

　　不需要多次停机调整型材位置。切割单元集成在弯曲工位后侧的移动滑台上，可沿输送导轨方向随动，当型材完成弯曲工序输送到设定长度位置时，切割滑台会先同步匹配型材的输送速度，保证切割过程中锯片与型材处于相对静止状态，避免高速运动下切割造成的切口崩边、长度误差问题；切割头采用下置式布局，锯片从型材下方向上进给，切割产生的碎屑会直接落入下方的集屑槽内，不会飞溅到型材表面或导轨传动副内，降低日常维护的清理难度，切割头的进给行程配有硬限位结构，避免锯片超程碰伤输送导轨。设备的电控与动力单元集中布置在进料端的侧置机柜内，液压站、伺服驱动器与主控模块分层安装，柜内预留散热通风通道，避免长时间连续加工时柜内温度过高影响元件稳定性；

　　所有运动副的润滑点都引出到设备外侧的集中润滑分配器上，日常维护时不需要拆解设备护罩即可完成注油保养。从安装边界来看，设备进料端需要预留至少1.5倍型材长度的上料堆放空间，出料端预留2米的成品接料空间，地坑安装时需要在导轨下方预留排屑沟槽，连接车间的集中排屑系统；设备的操作面板布置在进料端的立式支架上，高度匹配操作人员站立操作的视线范围，面板上的急停按钮采用大尺寸蘑菇头设计，分布在设备两端的显眼位置，出现异常时可快速触发停机。这款设备的设计核心是把长型材加工过程中最耗时的转运、重复装夹环节完全省去，从型材上料后一次装夹即可完成定长输送、多段弯曲、定尺切割的全工序加工，尤其适合批量大、型材长度长、弯曲形状一致性要求高的生产场景，比如光伏支架的龙骨加工、系统门窗的型材弯切、钢结构系杆的预制等，相比传统分工序加工的模式，单条生产线可减少2-3名转运辅助人员，加工效率提升40%以上，同时因为减少了多次装夹的定位误差，成品的弯曲角度一致性、长度精度都能得到稳定控制。
