铝型材搭建重型钻削加工模组结构

　　这套钻削模组的结构设计，完全围绕小批量零件加工场景的刚性需求展开，日常可用于小型五金件、铝制结构件、非金属板材的钻孔、扩孔、轻量锪孔作业，适配小型机加工车间、教学实训工位、自动化产线的单工序钻削工位，也可作为非标自动化设备的钻孔执行单元集成使用。整体机架采用工业铝型材拼接搭建，搭配6毫米厚度铝板做安装基准面，设计之初就瞄准重型承载需求，所有型材拼接面做了无间隙贴合处理，避免长期作业产生的振动导致连接松动，相比传统焊接机架，这种铝型材搭配铝板的组合，既保留了足够的结构刚性，又具备后期改装调整的便利性，不需要焊接设备就能完成工位布局的微调。

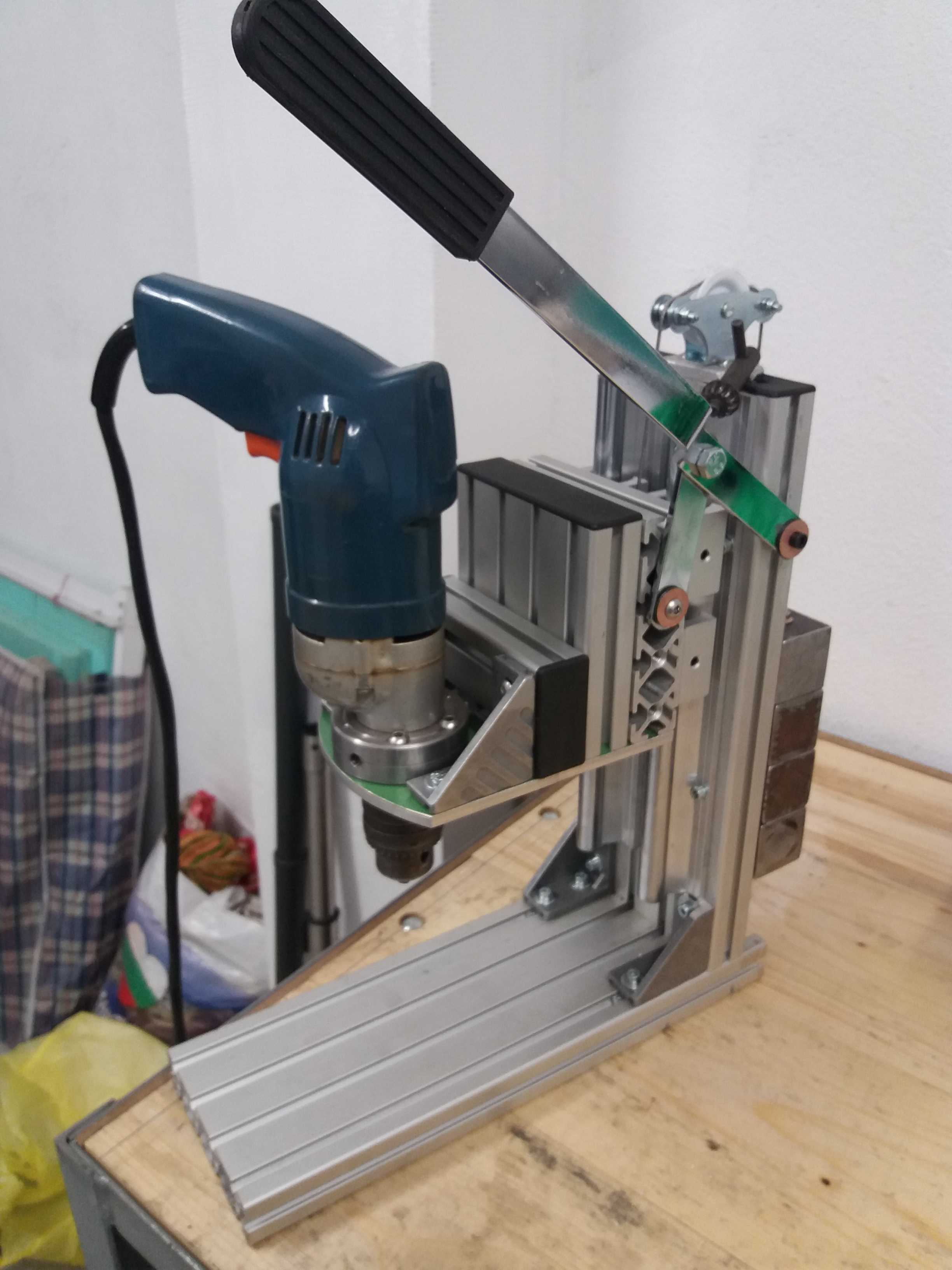

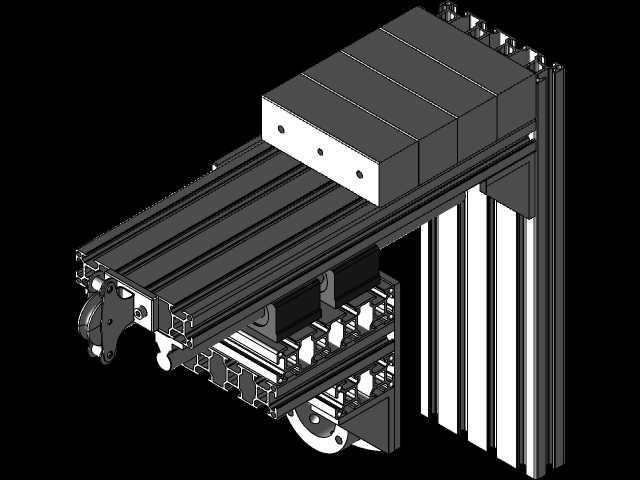

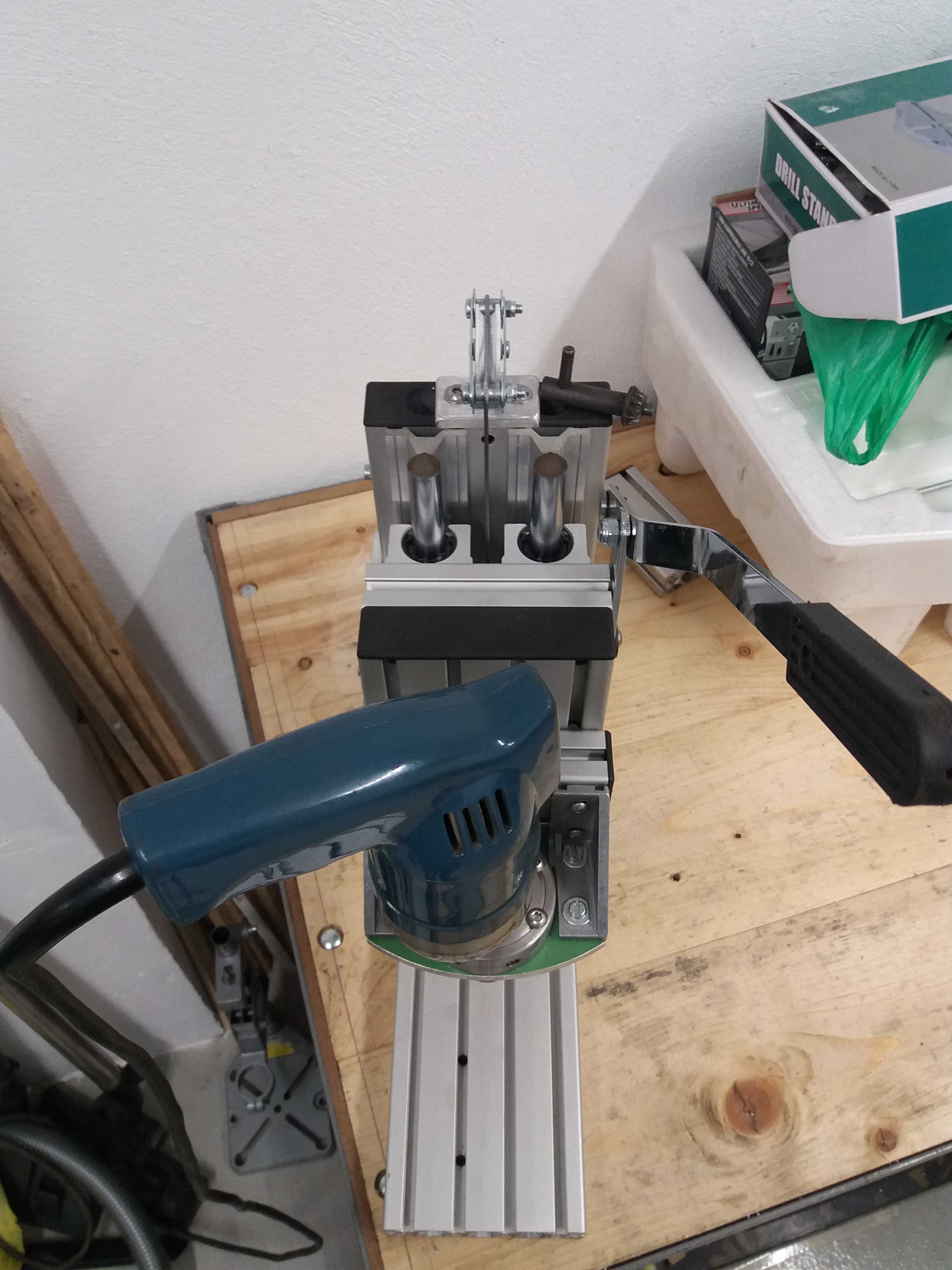

　　从结构布局来看，模组采用立式悬臂搭配水平滑台的组合形式，垂直方向的安装立柱承担钻削头的进给导向与支撑，水平滑台搭载工件装夹平台做横向位移，线性导轨作为核心导向部件，分别布置在水平滑台的两侧与垂直进给轴的安装面，导轨安装面直接依托铝型材的基准槽定位，配合铝板做平面度校准，保证滑台移动的直线度误差控制在合理范围内，满足钻削作业的进给精度要求。所有紧固件统一采用M5与M6规格的螺栓，没有混用特殊规格的连接件，后期维护更换配件时不需要准备特殊规格的工具，普通内六角扳手就能完成全部拆装作业。

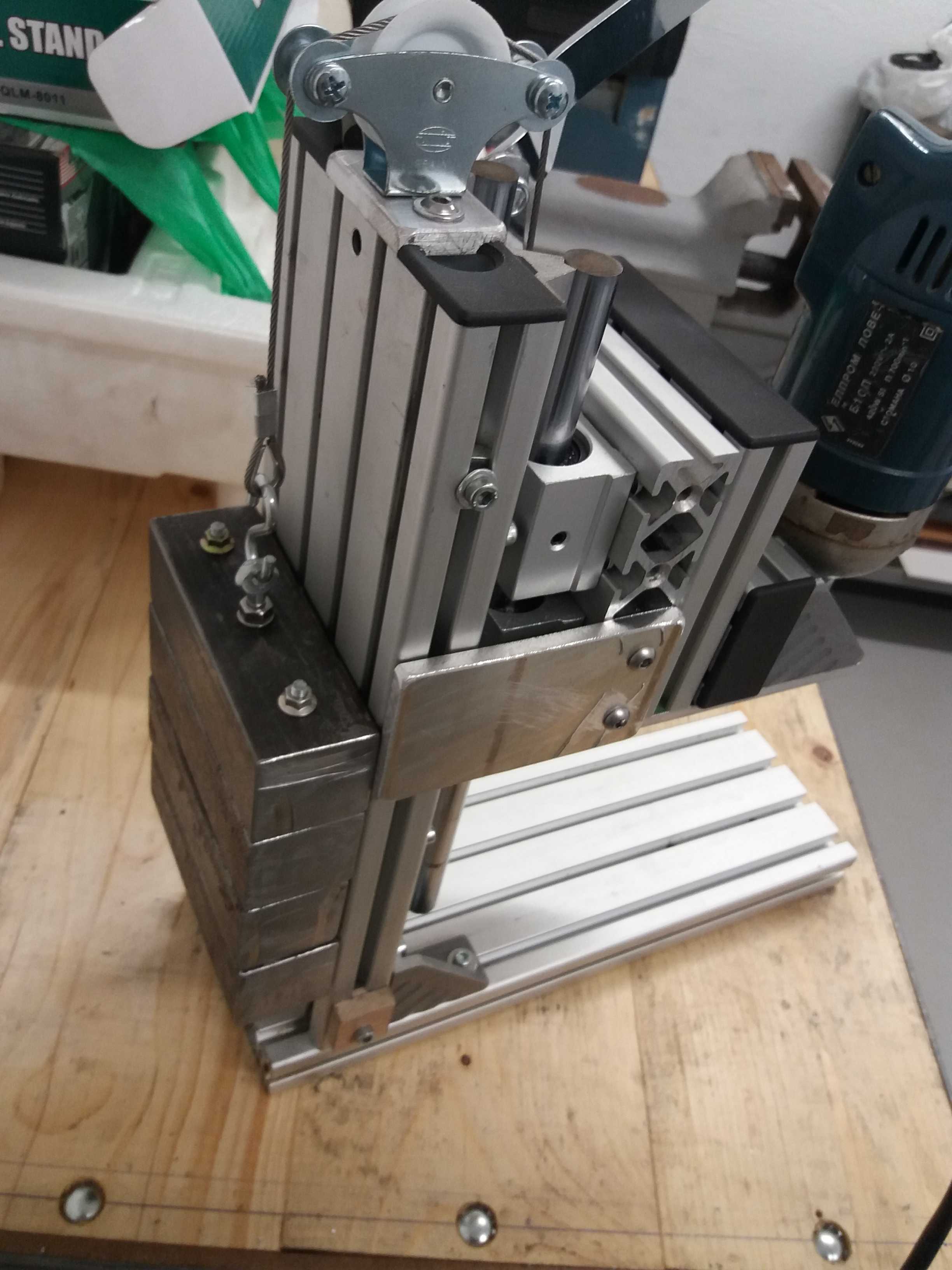

　　设计过程中特意做了冗余的刚性强化，铝型材选型时优先选用槽宽规格更大的重型型材，在滑台的受力集中位置额外加装了角件做加强支撑，避免钻削进给力过大导致滑台变形。安装边界方面，整体结构的横向宽度控制在常规工作台可容纳的范围内，垂直方向的高度预留了足够的钻削头行程空间，水平滑台的行程覆盖常规小型零件的加工幅面，不需要额外拓展就能满足大部分小尺寸零件的钻孔作业需求。需要注意的是当前结构未包含操作把手与锁紧螺栓等操作件，实际投入使用时需要根据现场的操作习惯，在进给轴位置加装操作手柄，在滑台的锁紧位置加装紧定螺栓，方便加工时锁定滑台位置，避免钻孔过程中工件移位。

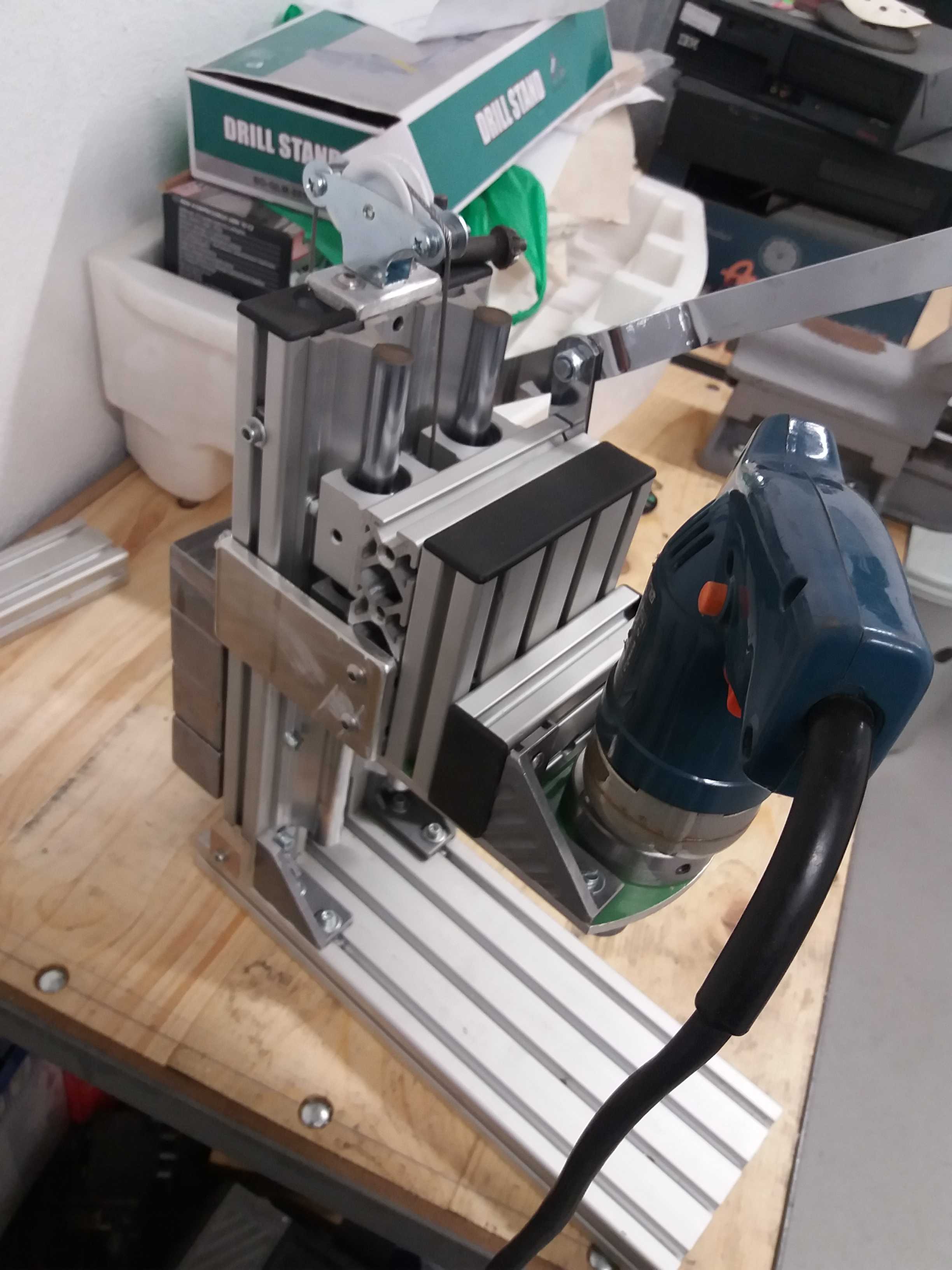

　　这套结构的导向部分全部采用标准线性导轨，配套的轴承组件选用通用标准件，后期如果出现导轨磨损或者轴承损坏，直接采购同规格标准件替换即可，不需要单独定制非标配件，大幅降低了后期的维护成本。铝型材框架的槽位可以灵活加装工件夹具、冷却管路、行程开关等附属配件，不管是手动操作作业，还是后续改装成半自动进给的钻削单元，都不需要对主体框架做大规模改动，只需要在对应的型材槽位加装安装板就能固定新增的组件。在实际装配时，需要先将铝型材的拼接端面做去毛刺处理，保证拼接面完全贴合后再锁紧螺栓，导轨安装时要先打表校准直线度再完全锁死固定螺栓，避免导轨安装偏差导致滑台移动卡滞，影响钻削精度。铝板作为钻削头的安装基准面，装配时需要检测平面度，若存在轻微变形可以通过铜箔垫片调整，保证钻削头的进给方向与工件装夹面垂直，避免钻孔出现偏斜。
