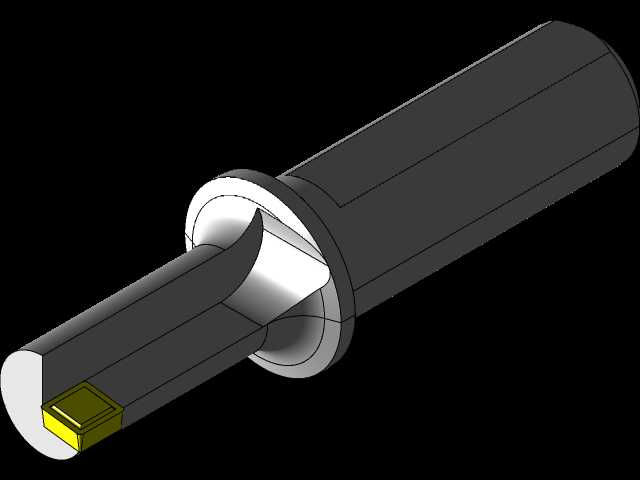

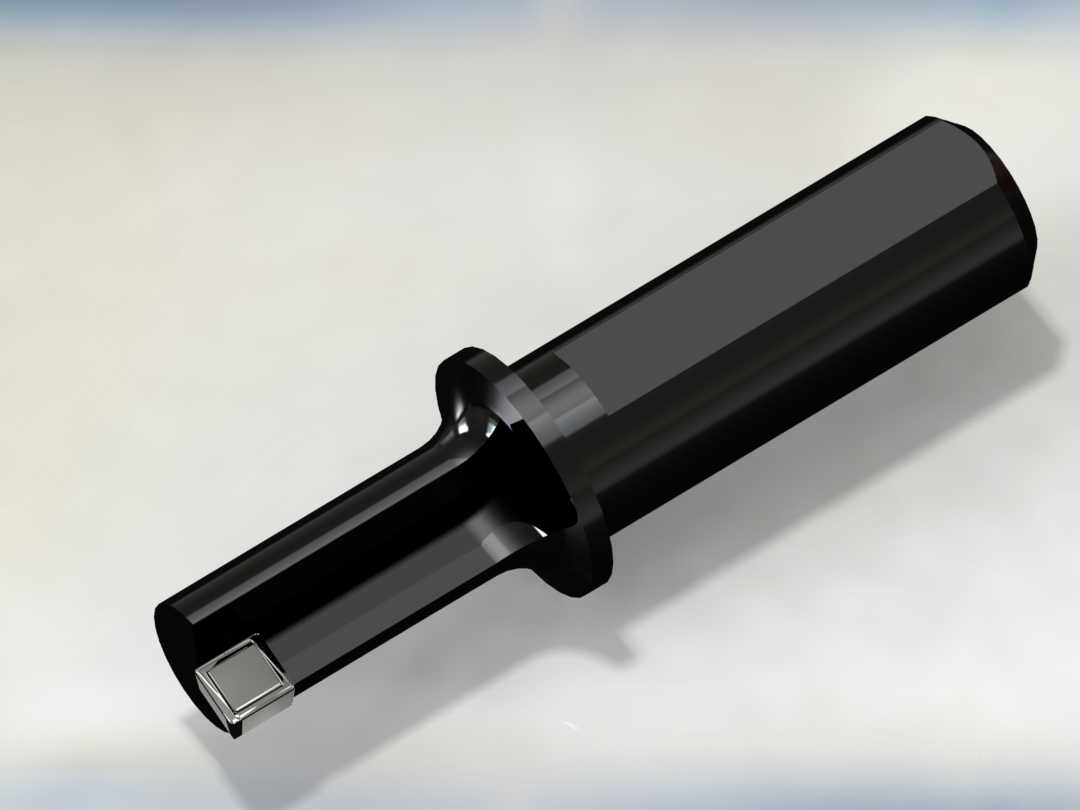

伊斯卡硬质合金内冷钻具结构设计

　　在数控加工车间的孔加工工序里，这类伊斯卡钻具是解决钢件、铸铁件高精度孔加工的常用刀具，和普通高速钢钻头不同，它的结构设计完全围绕高速切削下的排屑、冷却、装夹稳定性展开。先看夹持端，采用标准直柄结构，柄部做了高精度外圆磨削，表面粗糙度控制在Ra0.8以内，和数控刀柄的弹簧夹头配合时，夹持同轴度能稳定在0.01mm以内，避免高速转动时出现径向跳动，既可以装在立式加工中心的BT刀柄上，也能适配车床的刀座，不管是回转刀具加工静止工件，还是工件回转刀具进给的车削场景，都能保证装夹可靠性，柄部的长度预留了足够的装夹行程，不会因为夹头夹持长度不足导致加工时刀具窜动。

　　刀体部分采用整体硬质合金基体做结构承载，靠近切削端的位置做了双螺旋排屑槽设计，槽型的螺旋角经过优化，加工钢件时切屑能顺着螺旋槽顺畅排出，不会在孔内出现挤屑导致孔径超差或者崩刀。切削端的刀片采用机夹式固定结构，刀片座的定位面做了精密研磨，刀片安装后不需要额外对刀，更换刀片的重复定位精度能控制在0.02mm以内，刀片采用硬质合金涂层材质，针对不同加工材料可以更换对应牌号的刀片，不需要整体更换刀体，能大幅降低刀具使用成本。刀体内部设计了贯通的内冷通道，冷却介质可以从刀柄端直接输送到切削刃位置，高速切削时能快速带走切削热，同时高压切削液还能辅助冲排切屑，避免切屑二次刮伤已加工孔壁，加工出来的孔壁粗糙度能稳定达到Ra1.6，孔的尺寸精度可以稳定在IT7级，很多场景下钻削完成后不需要额外铰孔就能满足装配要求。

　　从安装边界来看，这类钻具的刀体直径覆盖常用的10mm-25mm加工孔径范围，刀具总长根据加工深度做了分级，长径比控制在3倍径、5倍径两个常用规格，既满足常规盲孔、通孔的加工需求，也不会因为刀体过长导致刚性不足。设计建模的时候，要重点关注几个关键配合面的公差：柄部和夹头的配合公差选h6，刀片定位面的形位公差要控制在0.005mm以内，内冷通道的拐角处要做圆角过渡，避免冷却液流动时出现压损过大的问题，排屑槽的槽底圆角不能过小，否则刀体热处理时容易出现应力集中导致断裂。实际生产场景里，这类钻头常用来加工液压阀块的安装孔、发动机箱体的定位孔、模具模板的导柱孔，相比普通麻花钻，它的切削线速度可以提高2-3倍，单孔加工时间能缩短60%以上，而且刀具寿命是普通高速钢钻头的10倍以上，在批量零件加工场景下的综合成本优势非常明显。建模时还要注意刀体表面的涂层区域和非涂层区域的区分，夹持柄部不需要做涂层处理，避免涂层厚度影响柄部的装夹精度，切削端和排屑槽位置要做完整的涂层覆盖，保证刀具的耐磨性能。另外刀体上的刀片压紧螺钉位置要做合理避让，保证螺钉拆装时扳手有足够的操作空间，不会和刀体或者工件发生干涉，压紧螺钉的预紧力要做设计标注，避免预紧力过大导致刀片碎裂或者预紧力不足导致刀片移位。
