食品工业零件多腔注塑模具结构

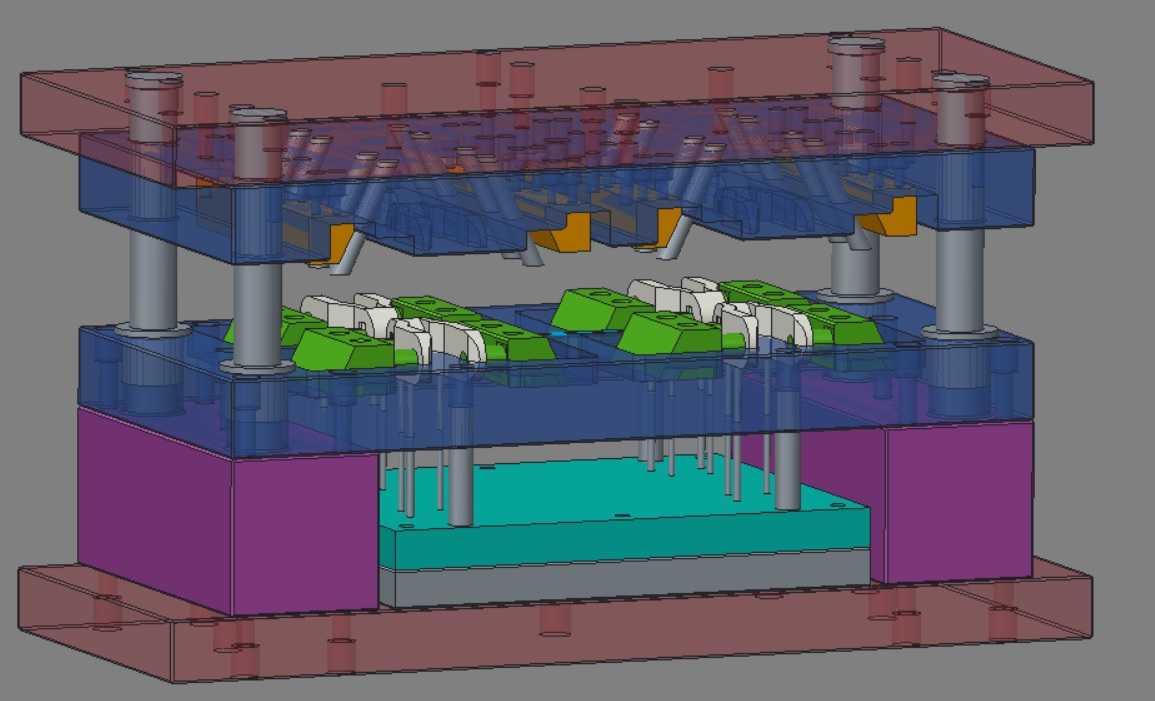

　　这套模具面向食品工业小型塑料零件的批量注塑成型需求设计，适配卧式注塑机安装使用，整体采用标准模架搭建，从上至下依次排布面板、水口板、A板、B板、方铁、顶针面板、顶针底板、底板的层叠结构，导柱导套沿模架四角对称布置，合模时可保证各板层定位精度控制在0.02mm以内，避免成型过程中出现型腔错位导致的零件飞边、尺寸超差问题。

　　模具采用多腔排布方案，单模次可成型多件同规格食品接触类塑料零件，型腔围绕中心浇口对称布局，流道采用平衡式设计，熔融塑料从主浇道进入后经分流道均匀分配至各个型腔，可保证各腔填充时间差控制在0.1s以内，避免不同型腔零件出现填充不足、收缩率不一致的质量问题。浇口采用潜伏式结构，开模时可自动实现浇口与零件的分离，无需后续人工修剪浇口工序，适配自动化批量生产的节拍需求。

　　冷却系统沿型腔、型芯周边均匀布置，采用直通式水路搭配隔水片的组合结构，水路直径适配标准8mm水管接头，进出水方向沿模架长度方向排布，可保证成型过程中模温均匀控制在塑料原料适配的温度区间，减少零件冷却不均导致的翘曲变形，缩短单模次冷却周期，提升整体生产效率。顶出机构采用顶针搭配直顶的组合方案，顶针排布位置避开零件外观面与配合面，顶出行程根据零件脱模斜度与抱紧力计算确定，开模后顶针板在注塑机推杆作用下平稳顶出，可保证零件脱模过程无顶白、变形问题，顶出复位采用复位杆配合弹簧的结构，合模前即可完成顶出机构的精准复位，避免合模过程中出现顶针与型腔碰撞的损坏风险。

　　模具的安装边界完全适配行业通用卧式注塑机的拉杆间距、定位圈尺寸与浇口套规格，定位圈采用标准100mm直径规格，浇口套SR尺寸与注塑机喷嘴球头完全匹配，可避免注塑过程中出现溢料问题。模具整体闭合高度、开模行程均匹配对应吨位注塑机的参数范围，安装时可直接通过模架上的码模槽完成固定，无需额外加工定制安装结构。所有成型零件均采用模块化拆分设计，型腔、型芯镶件单独加工后嵌入模架固定，后续若出现零件磨损或者产品迭代改型，仅需更换对应镶件即可，无需重新制作整套模架，可大幅降低模具维护与改造成本。针对食品接触类零件的生产需求，模具成型面抛光等级达到镜面要求，无残留料死角，可避免生产过程中出现原料积碳、杂质残留问题，保证成型零件的表面质量符合食品接触材料的生产卫生要求。模具的排气结构开设在型腔填充末端，排气槽深度控制在0.02mm以内，既可以快速排出型腔内的空气避免填充困气烧焦，又不会出现飞边溢出的问题。整套结构经过开合模干涉校验，所有运动部件在开合模全过程无运动卡滞、碰撞问题，可直接用于实际注塑生产的结构参考，也可作为同类多腔食品零件注塑模具的设计参考模板，帮助结构设计人员快速完成模架选型、结构排布、参数校核的相关工作。
