铜导线绕制切割线圈专用加工装置

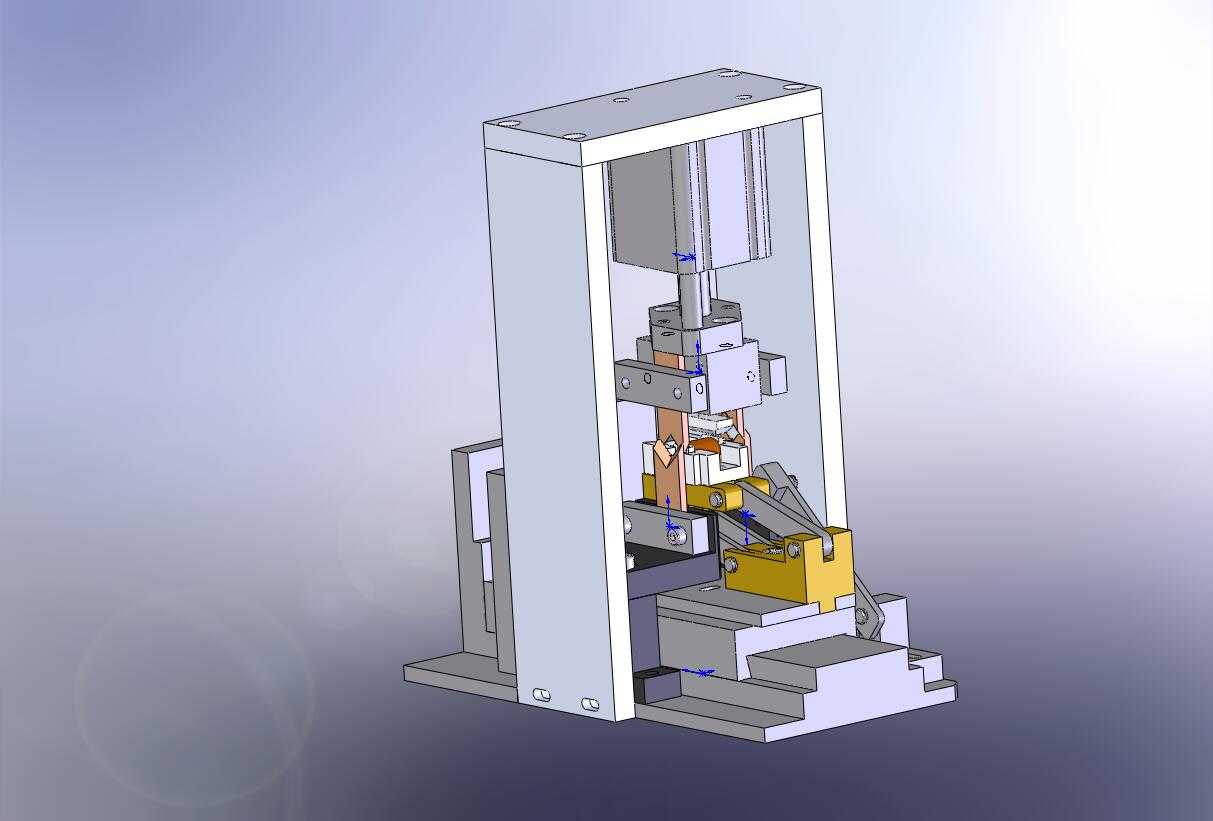

　　在电子元器件、小型电磁部件的量产环节中，铜导线绕制后的定长裁切精度，直接决定线圈成品的电阻一致性与装配适配性，这套装置正是针对线圈绕制工序末端的裁切需求设计，适配直径0.1-1mm范围的漆包铜导线加工，可嵌入半自动绕线机的出料端完成联机作业，也可作为独立工位完成线圈绕制后的定长切断工序。从结构布局来看，装置采用立式框架承载形式，上下安装面的平行度公差控制在0.02mm以内，底部安装板预留四个M6沉头固定孔，可直接固定在标准铝型材工作台上，整体占用安装边界为长220mm、宽160mm、高320mm，不会占用过多产线工位空间，适配现有中小型绕线设备的工位布局。装置上部的直线驱动单元采用垂直下压布局，驱动端连接裁切动刀与导线压块，

　　压块端面粘贴2mm厚的聚氨酯缓冲垫，在下压过程中先于动刀接触待切割导线，将绕制完成的线圈引线端牢牢压在定位基座上，避免裁切过程中导线拉扯导致线圈绕线松散，动刀采用Cr12MoV材质淬火处理，刃口角度磨制为30°，与定刀的配合间隙控制在0.005mm以内，可保证直径1mm以下铜导线裁切后无毛刺、无引线拉伸变形的问题。中部的定位基座设置了可调节的导线导向槽，槽宽可通过侧面的紧定螺钉在0.2-1.2mm范围内调节，适配不同线径的铜导线进料需求，导向槽末端设置线圈定位挡块，挡块位置可沿进料方向前后调节，调节行程为40mm，可适配不同绕制周长的线圈裁切定位需求，挡块端面设置V型定位槽，可保证线圈引线端的裁切位置重复定位精度控制在0.

　　1mm以内。下部的出料斜槽与裁切工位直接衔接，裁切完成的线圈可顺着斜槽滑入下方的集料盒，无需人工手动取料，减少工序间的辅助操作时间。装置侧面设置的手动拨杆可在调试阶段手动触发裁切动作，方便操作人员完成初始对刀、导线穿引等调试工作，驱动单元的下压行程可通过顶部的行程调节螺母进行微调，调节范围为15mm，可适配不同厚度的线圈定位工装，避免下压行程过大压伤线圈本体或是行程过小导致导线无法完全切断的问题。从设计逻辑上，这套装置没有采用复杂的多轴联动结构，所有动作均围绕“定位-压紧-裁切-出料”的单循环工序展开，零部件数量控制在62件以内，其中标准件占比超过60%，后期维护时仅需更换磨损的动刀与定刀即可，维护成本较低，

　　适合中小型电子加工企业的线圈加工产线使用。在实际应用场景中，这套装置可适配继电器线圈、小型传感器线圈、电磁阀线圈等多种小型电磁线圈的引线裁切工序，相比传统的手工斜口钳裁切，裁切位置的一致性可提升90%以上，单工位的加工效率可达每小时1200件，同时可避免手工裁切时导线毛刺刺破绝缘层导致的线圈短路问题。装置的框架部分采用6061铝合金板加工而成，整体重量控制在8.5kg，方便产线调整工位时的搬运与安装，所有活动连接部位均设置自润滑铜套，长期运行无需频繁加注润滑油，可适应车间内多尘、连续作业的生产环境。裁切动刀与定刀的安装位置均设置了微调螺钉，在刃口出现轻微磨损时，可通过微调螺钉调整刀刃配合间隙，无需直接更换刀片，延长刀片的使用寿命。导线压块的压力可通过驱动单元的压力调节旋钮进行调整，针对不同线径的铜导线调整合适的压紧力，避免压力过大导致导线绝缘层压损，或是压力过小导致裁切时导线移位。
