自动漫游式地板清洁设备结构设计

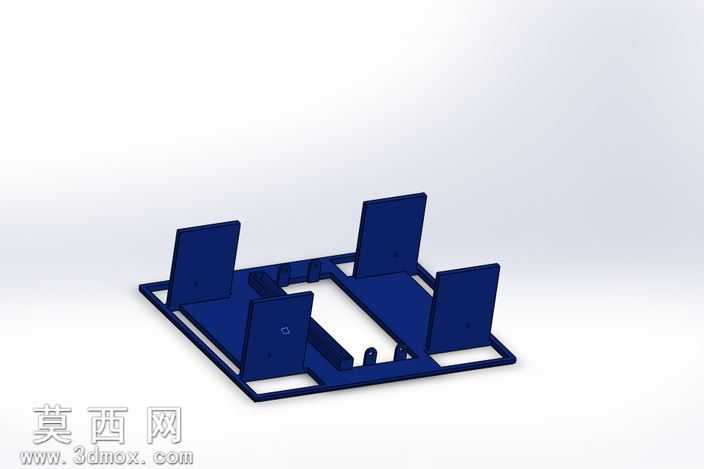

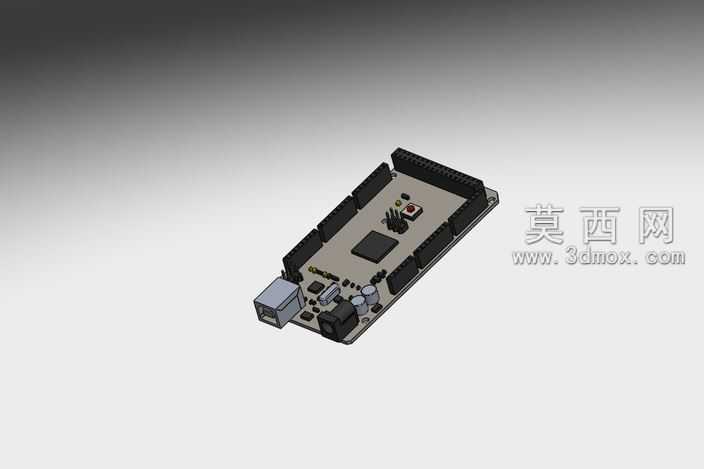

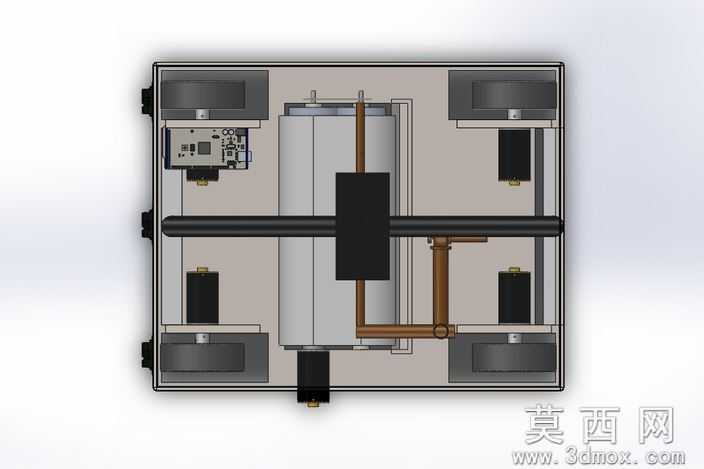

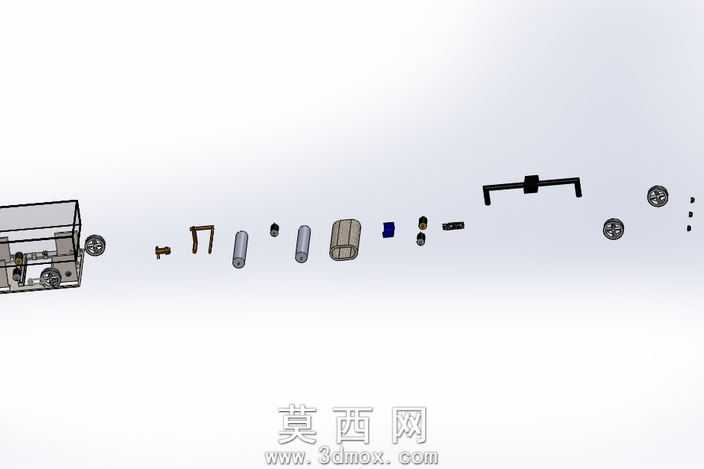

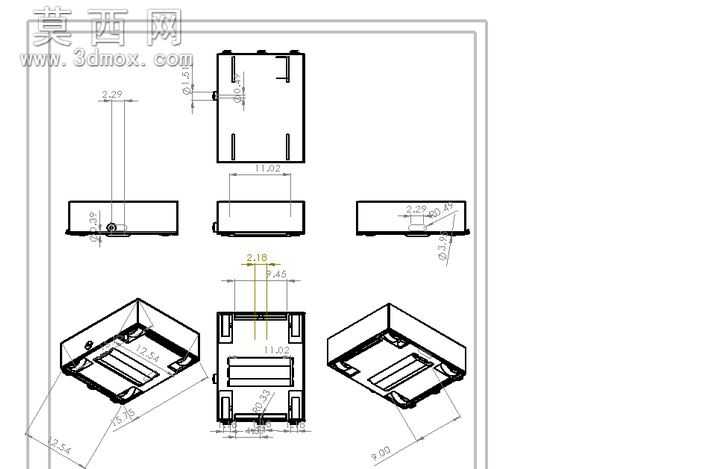

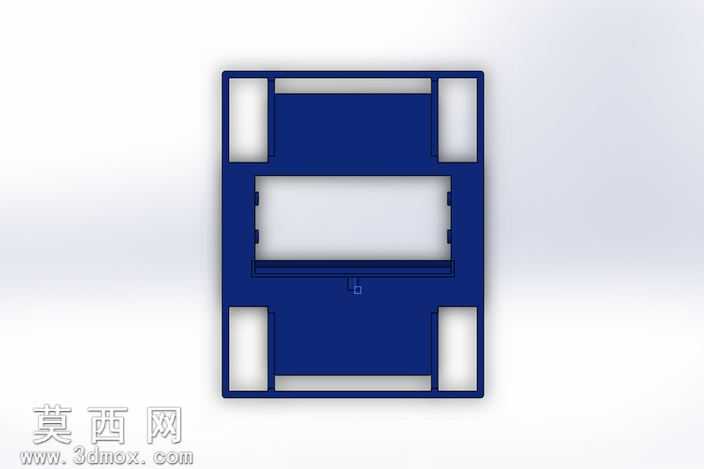

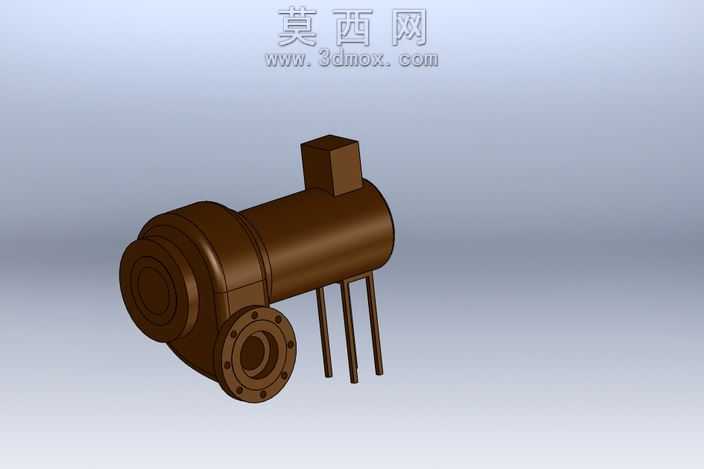

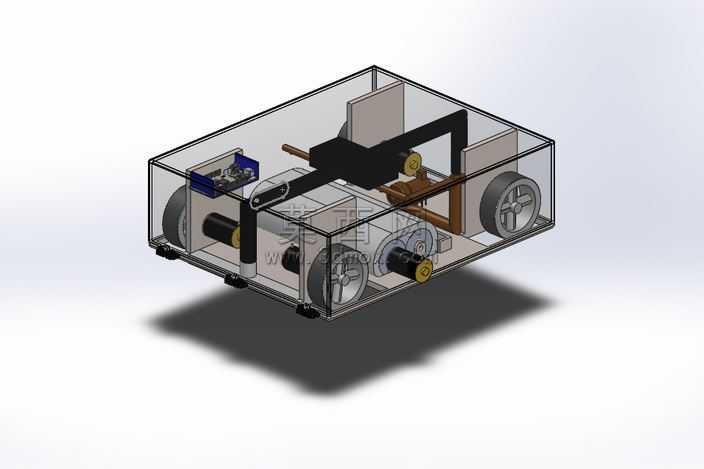

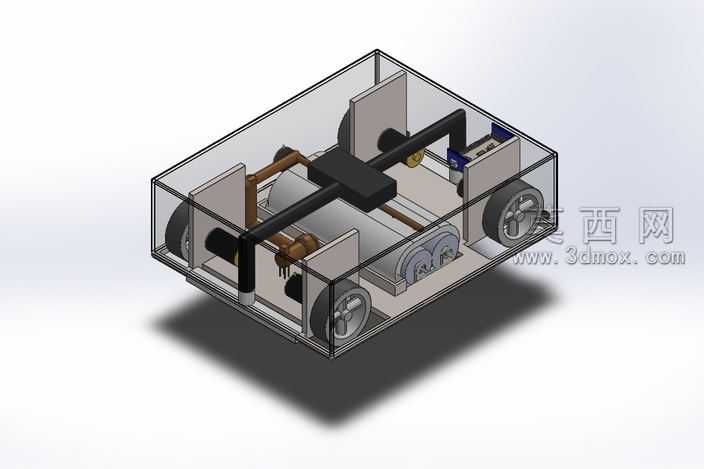

本作品为自动漫游式地板清洁设备的三维结构设计，整体采用透明外壳可视化建模方案，在三维建模过程中对设备内部的动力模块、清洁执行模块、传动组件、行走轮组都进行了1:1的参数化还原，所有零部件的装配关系完全按照实际物理装配逻辑搭建，可直接用于后续的结构干涉检查与运动仿真验证。建模阶段针对设备的行走驱动结构做了重点细化，左右两侧的行走轮分别匹配独立的动力输出组件，配合底部的辅助支撑轮，可实现设备在室内平面的全向移动，满足漫游清洁的行走需求；内部的清洁功能模块集成了真空吸尘组件与水洗清洁组件，通过横向布置的传动连杆结构实现两个功能模块的协同动作，在设备行进过程中可先完成浮尘、碎屑的真空吸附，再通过水洗结构对地板表面进行湿擦清洁，最后配套的干燥组件可同步完成清洁后地面的水渍处理，整套清洁流程无需人工干预即可自动完成。渲染阶段采用半透明的工程塑料材质作为设备外壳材质，内部的金属传动件、橡胶轮组、塑料功能组件分别赋予对应真实材质属性，光影效果采用柔和的室内漫反射光源，既清晰展示了内部所有结构的布局与连接关系，也还原了设备实际量产时的外观质感。设计思路围绕家用小型自动清洁设备的实用需求展开，整体采用扁平化的盒式机身布局，可顺利进入家具底部的低矮空间完成清洁作业，所有内部组件都做了模块化的分区设计，后续维护时可单独拆卸对应功能模块进行检修或更换，大幅降低设备的后期使用维护成本，整套三维模型完整还原了从动力输入到清洁动作输出的全链路结构，可作为小型家用清洁设备研发的原型参考方案。
