双工位服装起皱卷曲加工设备结构设计

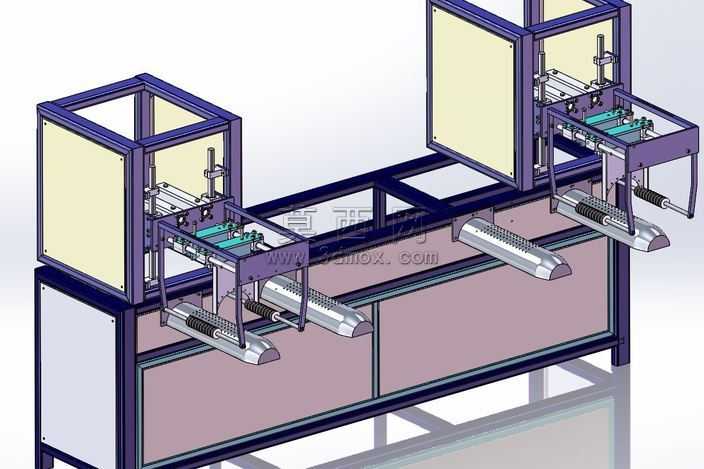

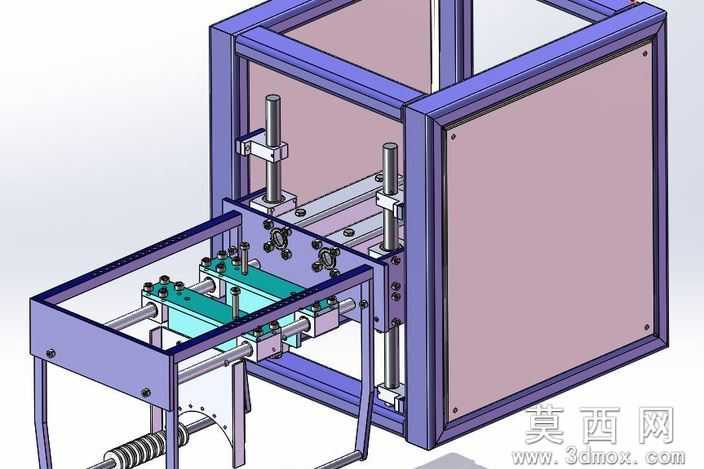

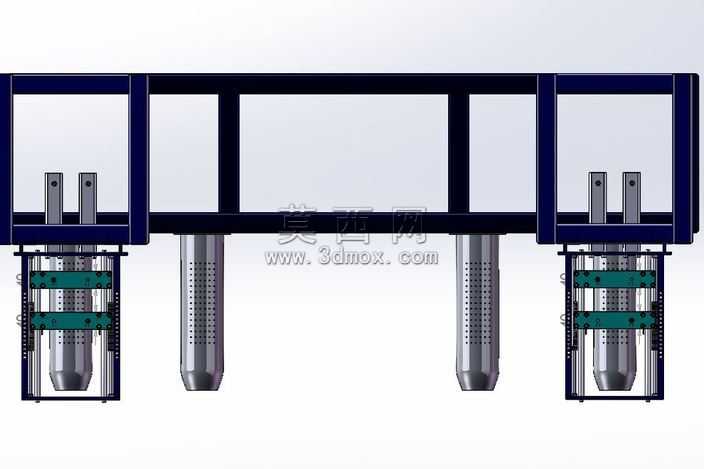

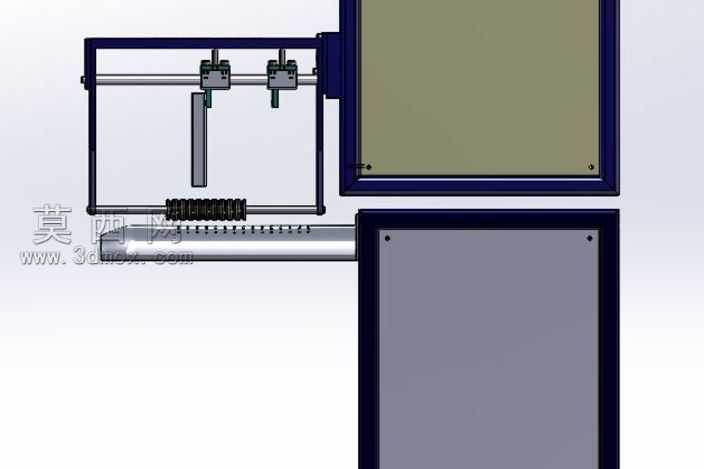

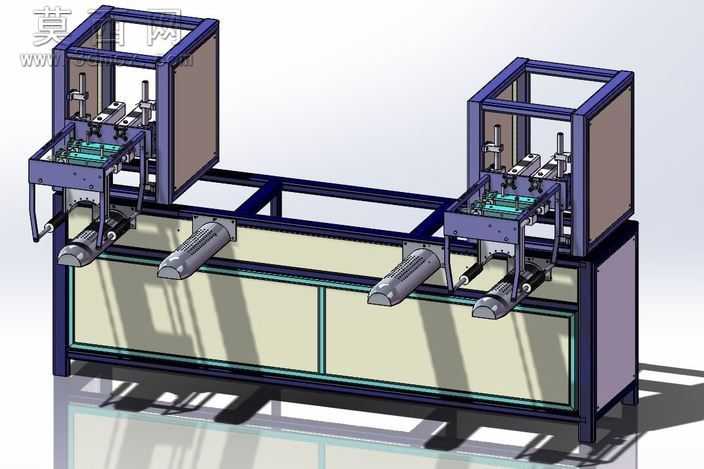

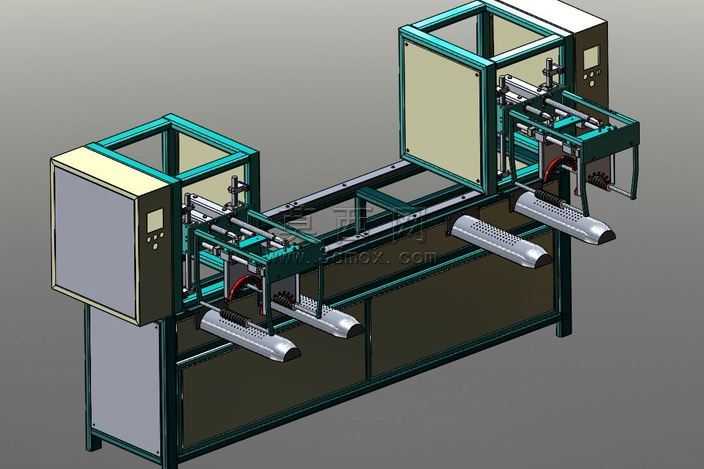

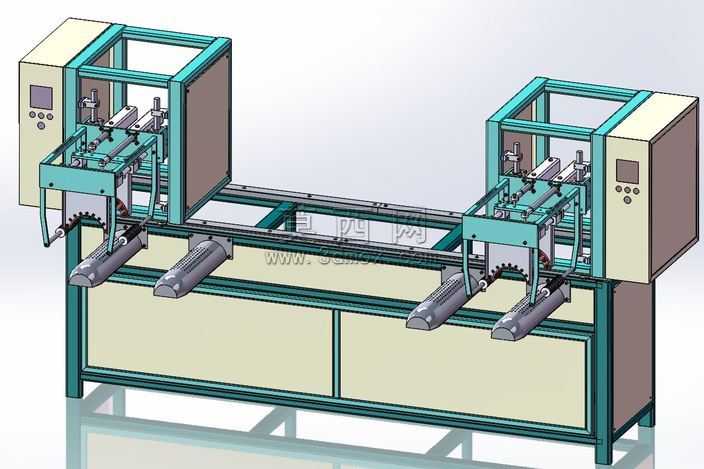

本模型为双工位服装面料起皱卷曲加工专用设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计装配规范，所有零件均按实际加工公差设定配合间隙，无干涉、无冗余特征，可直接用于工程出图与生产参考。设备整体采用长条形卧式机架布局，底部为方管焊接成型的支撑框架，框架外侧覆盖米黄色防护门板，门板边缘做青绿色封边处理，兼顾结构强度与外观整洁度，机架底部设置可调脚杯，可适配不同平整度的车间地面安装需求。设备对称设置两组独立的卷曲加工工位，每个工位配备独立的升降导向机构、面料夹持组件与卷曲执行单元，工位外侧设置半包围式安全防护框，防护框采用棕色半透明板材制作，既可以观察工位运行状态，又能避免加工过程中异物卷入、操作人员误触运动部件的安全隐患。每个工位的执行端配置两组平行布置的驱动电机，电机通过安装座固定在机架横梁上，输出端连接卷曲辊组件，可对面料施加均匀的卷曲作用力，实现面料的规则起皱加工；工位上方设置双导柱升降结构，搭配气动压紧组件，可在加工过程中牢牢固定面料端部，避免面料移位导致的起皱不均问题。渲染阶段采用工业设备常用的写实材质体系，方管机架赋予磨砂金属材质，防护门板赋予哑光塑粉喷涂材质，驱动电机赋予银灰色金属烤漆材质，导柱、辊轴等运动部件赋予抛光不锈钢材质，防护板材赋予半透明磨砂PC材质，通过添加环境反射与地面投影效果，完整还原设备在实际车间环境中的视觉效果。设计过程中重点考虑了双工位并行加工的效率提升需求，两个工位可独立运行、互不干扰，可同时完成两件面料的卷曲加工，相比单工位设备加工效率提升一倍；同时对称式的结构设计大幅减少了非标零件的种类，降低了零件加工与后续设备维护的成本，设备的气动、电气线路均隐藏布置在机架内部，外观整洁无外露管线，符合现代工业设备的安全与外观设计要求。
