带法兰花键驱动轴结构三维设计

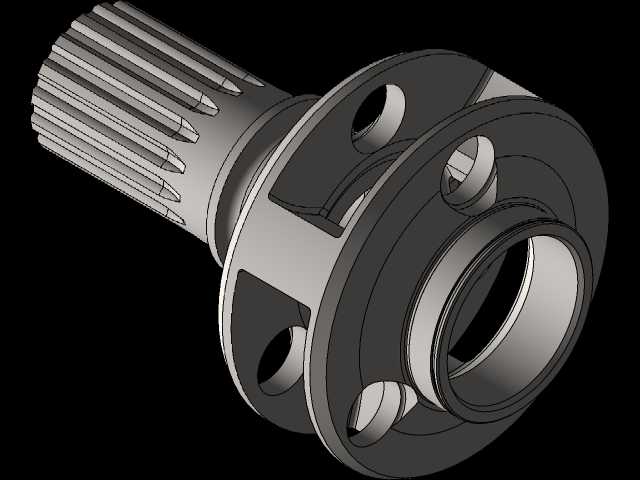

　　这款带集成法兰的花键驱动轴，主要应用在需要大扭矩传递、同时要求轴端具备稳定安装定位能力的传动场景中，常见于行走机械的轮边驱动单元、工业减速机的动力输出端、重载输送设备的辊子驱动端这类工况，承担着把旋转动力从动力源传递到执行端的核心作用，工作过程中既要承受持续的扭转载荷，还要兼顾法兰连接部位的径向支撑力，部分工况下还需要抵消传动过程中产生的少量轴向窜动。从结构设计逻辑来看，轴体左端采用渐开线外花键结构，这种结构相比普通平键连接，具备更高的扭矩承载能力，花键齿的均布设计能让载荷均匀分布在多个齿面上，避免单键连接的应力集中问题，同时花键配合还能允许连接部件在轴向上有少量滑动余量，适配装配过程中的公差补偿需求，花键端部做了倒角导向处理，

　　方便装配时与内花键部件快速对中，避免装配过程中刮伤花键齿面影响配合精度。轴身中间位置做了变径台阶设计，不同直径的轴段分别承担不同功能，小径段主要用于安装支撑轴承，轴颈的尺寸公差按照旋转轴的配合要求设计，能保证轴承内圈与轴颈的过盈配合量在合理区间，既不会因为过盈量太小导致轴承内圈跑圈，也不会因为过盈量太大导致轴承装配时内圈胀大影响游隙；台阶端面作为轴承的轴向定位面，垂直度公差控制在较高等级，保证轴承安装后端面与轴线垂直，避免轴承运转过程中出现偏载发热的问题。轴体右端集成了连接法兰结构，法兰盘上均匀分布了多个安装通孔，孔位的位置度公差经过严格校核，保证与被驱动部件的连接螺栓能顺利穿入，法兰与轴身的过渡位置做了大圆角过渡处理，

　　避免直角过渡带来的应力集中，因为这个位置是整个轴的应力高发区，设备启停时的冲击载荷很容易在直角位置产生疲劳裂纹，圆角过渡能有效分散应力，提升轴的疲劳寿命；法兰端的中心位置设计了内孔止口，这个止口的作用是与被驱动部件的定位凸台配合，保证轴与被驱动部件的同轴度，避免连接后出现偏心导致的运转振动。从安装边界来看，花键段的长度、轴颈段的直径与长度、法兰盘的外径与安装孔分布圆直径、止口的内径与深度这些尺寸，都需要和配套的轴承、花键套、连接部件的尺寸严格匹配，设计时已经预留了合理的装配间隙，同时考虑了密封件的安装空间，轴颈靠近法兰的位置预留了密封槽的安装位置，可以安装骨架油封对轴承腔进行密封，避免润滑油泄漏同时阻挡外部粉尘进入轴承内部。

　　整个轴的材料选型通常会选用中碳合金钢，经过调质处理获得综合力学性能，花键齿面和轴颈位置可以根据载荷大小选择是否做表面淬火处理，提升表面耐磨性，延长部件的使用寿命。在实际建模过程中，花键的齿形参数按照标准渐开线齿形绘制，保证齿形的压力角、模数、齿数等参数符合通用传动标准，方便后续加工时刀具选型，法兰上的安装孔做了沉孔设计，能让螺栓安装后头部不突出法兰端面，避免与周边部件产生干涉，轴上的所有退刀槽、倒角尺寸都按照机械加工的工艺要求设计，避免出现无法加工的工艺死角。
