变速箱排挡复合齿轮轴结构设计

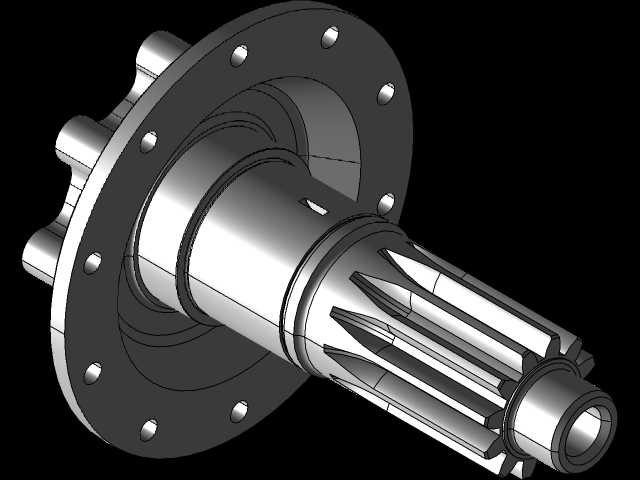

　　在手动变速箱的动力传递链路里，这类复合齿轮轴承担着扭矩分流与挡位切换的核心作用，不同于常规单段齿轮轴，它把连接法兰、支撑轴颈、花键传动段、啮合齿段集成在同一根坯体上，减少了传动链上的连接节点，从根源上降低了多件装配带来的同轴度误差与连接松动风险。日常工况中，它一端通过带均布螺栓孔的法兰与变速箱输入侧构件刚性连接，法兰端面的平面度公差需要控制在0.02mm以内，保证连接面完全贴合，避免高速转动时出现端面跳动引发的振动。轴身的光滑轴颈段是装配轴承的位置，表面粗糙度要求达到Ra0.8，配合轴承内圈实现径向支撑，这部分的圆柱度公差直接影响轴系转动的平稳性，设计时通常会预留0.01-0.03mm的过盈量，保证轴承内圈与轴颈同步转动，

　　不会出现跑内圈的失效问题。靠近输出端的花键段采用渐开线花键设计，相比矩形花键，渐开线齿形的齿根强度更高，对中性更好，能承受更大的冲击载荷，适合变速箱换挡过程中频繁的扭矩切换场景，花键的齿向公差需要严格控制，保证滑动齿轮在花键上移动顺畅，不会出现卡滞、换挡顿挫的问题。最外端的啮合齿段是直接和挡位齿轮啮合的部分，齿面经过渗碳淬火处理，硬度达到HRC58-62，保证长期啮合过程中的耐磨性，齿形修缘是设计中容易被忽略的细节，在齿顶位置做0.1-0.2mm的修缘量，能有效降低齿轮啮合时的冲击噪声，减少啮合进入和退出时的动载荷。设计过程中首先要确定整体的同轴度基准，以两端中心孔作为统一加工基准，所有轴段、齿段、

　　法兰的径向圆跳动都要以这个基准为参照，法兰端面上的12个均布螺栓孔位置度公差控制在φ0.05mm以内，保证和对接构件的安装孔完全对位，不会出现装配强制对位引发的轴系变形。安装边界上，法兰的外径尺寸需要匹配变速箱壳体的内部避让空间，轴身各段的直径梯度要考虑装配顺序，从法兰端往输出端直径依次递减，方便轴承、隔套、齿轮等零件从轴端依次压装，避免出现装配干涉。花键段的有效长度要匹配滑动齿轮的行程，保证齿轮在全挡位移动范围内都能和花键完全啮合，不会出现齿面局部受力的情况。这类零件的失效形式通常集中在几个位置：花键齿面的磨损、啮合齿段的点蚀、轴颈位置的疲劳断裂，所以在结构设计时，轴肩位置都做了R2-R3的圆角过渡，避免应力集中，

　　圆角半径不能太小，否则会在交变扭矩作用下成为疲劳裂纹的起始点。在传动系统匹配时，需要计算轴的扭转刚度，保证在最大输入扭矩下，轴的扭转角不超过0.5°每米，避免因为轴的扭转变形导致齿轮啮合错位，引发偏载磨损。和分体式的齿轮与轴装配结构相比，这种一体化复合结构减少了键连接的环节，不需要额外加工键槽，也避免了键连接带来的应力集中和传动间隙，整体扭转刚度提升30%以上，更适合大扭矩、高转速的变速箱应用场景。在三维建模过程中，花键和齿轮齿形的参数化生成是重点，需要严格按照渐开线方程生成齿廓曲线，保证齿形的准确性，法兰上的螺栓孔采用圆周阵列方式生成，阵列角度误差控制在0.01°以内，轴肩的过渡圆角要和相邻零件的倒角尺寸匹配，保证零件装配时能完全贴合到位，不会出现轴向定位不准的问题。建模时还要考虑加工工艺性，所有需要磨削加工的轴段都要预留0.3-0.5mm的磨削余量，齿面的淬火区域要明确标注，避免淬火区域延伸到轴颈圆角位置引发脆性断裂。实际装车应用中，这类齿轮轴的工作转速通常在1000-4000r/min区间，承受的瞬时冲击扭矩能达到额定扭矩的2.5倍，所以材料通常选用20CrMnTi合金结构钢，经过渗碳淬火、低温回火处理后，芯部保持足够的韧性，表面具备高硬度和耐磨性，能很好地应对变速箱内复杂的交变载荷工况。
