传感器配套法兰式安装掩蔽结构件

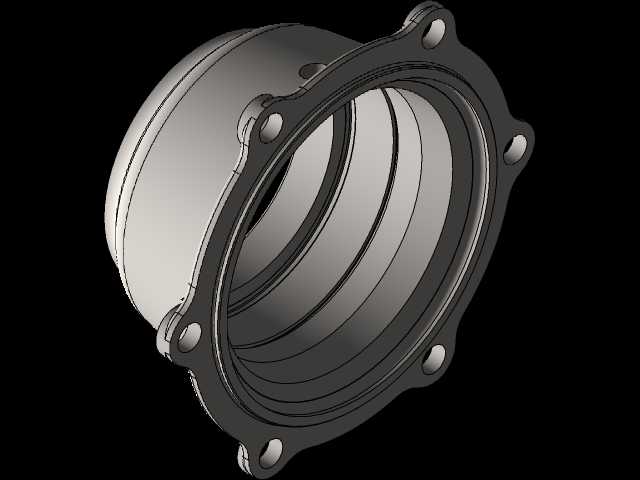

　　在工业传感检测场景中，这类带法兰边的筒状掩蔽构件，主要承担传感器安装位的空间遮蔽、安装基准定位以及外围防护作用，常见于流体管路检测、设备腔体内部传感单元的配套安装环节，比如液压系统压力传感器、气动回路流量传感器的安装位，都需要这类构件来填补安装间隙，隔绝外部粉尘、油污对传感检测端的干扰，同时为传感器提供稳定的安装支撑面。从结构设计逻辑来看，该构件采用一端带均布安装孔的法兰边、另一端为阶梯筒身的结构形式，法兰边上的6个安装孔沿圆周均匀排布，安装时可通过螺栓穿过孔位将整个构件固定在设备腔体或管路的预设安装面上，孔位的位置度公差在建模时严格控制在0.1mm以内，保证安装后筒身轴线与安装面的垂直度，避免传感器装入后出现检测角度偏移。

　　筒身内部设计为多级阶梯内孔，不同直径的内孔段分别对应传感器的不同安装部位，最内侧的小直径孔位用于避让传感器的检测探头，中间段的内孔与传感器外壳做间隙配合，配合公差选用H7/g6，既保证传感器可以顺利装入，又能控制径向晃动量在合理范围，最外侧靠近法兰端的内孔直径最大，用于容纳传感器的接线端以及密封胶圈的安装位，密封胶圈槽的深度和宽度按照O型圈的标准尺寸设计，安装后可实现IP65级别的密封效果，防止外部介质从构件与传感器的配合间隙渗入。从安装边界来看，法兰边的外径根据配套安装面的尺寸设计，比筒身最大外径大出30%左右，保证安装时螺栓有足够的操作空间，同时法兰边与筒身的连接处做了R3的圆角过渡，

　　避免应力集中导致构件在长期受振动的工况下出现断裂，这类构件的壁厚根据使用场景的压力等级调整，常规工况下壁厚设置为3mm，若用于高压管路场景，壁厚可加厚至5mm，同时在筒身外壁增加加强筋结构提升整体刚性。建模过程中，首先以法兰端面为基准面绘制法兰外圆和安装孔的草图，通过拉伸特征生成法兰基体，之后以法兰端面的中心为原点绘制筒身的内外轮廓草图，通过旋转特征生成筒身主体，再对安装孔进行圆周阵列，最后对所有锐边做倒圆角处理，避免安装时划伤操作人员或损坏密封件。在实际选型适配时，需要重点核对法兰安装孔的中心距、筒身内部阶梯孔的各段直径以及整体轴向长度，确保构件装入后不会与设备内部的其他零部件产生干涉，同时要保证传感器装入后，

　　检测探头的伸出长度符合检测距离要求，不会因为筒身过长导致探头无法到达检测位置，或是筒身过短导致探头暴露在外受外部环境干扰。这类掩蔽构件的材质通常根据使用环境选择，普通工业环境下选用ABS工程塑料注塑成型即可满足使用要求，若用于高温、腐蚀工况，则需要选用304不锈钢或铝合金材质通过机加工成型，不同材质的构件在建模时需要考虑加工工艺带来的尺寸偏差，比如注塑件需要预留0.5%的收缩率，机加工件则需要标注对应的表面粗糙度要求，法兰安装面的表面粗糙度要求达到Ra3.2，保证安装后与设备面贴合紧密，不会出现渗漏问题。在管路检测场景中，这类构件还可以起到导流的作用，筒身的内孔边缘做了倒角处理，流体经过时不会在构件位置产生紊流，避免影响传感器的检测精度，尤其是流量传感器的配套安装，紊流会导致检测数据出现大幅波动，因此内孔的同轴度要求也相对较高，建模时需要保证各段内孔的同轴度公差在0.05mm以内。对于设备维护人员来说，这类构件的法兰边设计也方便拆装，更换传感器时只需要拆下法兰上的固定螺栓，即可将构件连同传感器一起取出，不需要拆解周边的其他管路部件，大幅降低维护时的工作量。
