PINTSCH BUBENZER鼓式制动器结构设计

　　这款鼓式制动装置常配套在桥式起重机、门式起重机的起升与行走机构中，也可用于施工升降机、矿井提升机等需要可靠减速与停车锁定的重载传动场景，是设备安全运行的核心防护部件，直接决定了重载工况下的停车精度与失电状态下的载荷锁定可靠性，避免溜钩、滑行等安全事故。从实际使用场景来看，这类制动器需要在设备断电瞬间快速响应，通过弹簧力驱动抱闸臂抱紧制动轮，实现无动力状态下的强制制动，而设备通电运行时则通过驱动装置克服弹簧力，带动抱闸臂张开，保证制动轮与闸瓦之间留有均匀间隙，避免运行过程中出现拖磨、闸瓦异常损耗的问题。

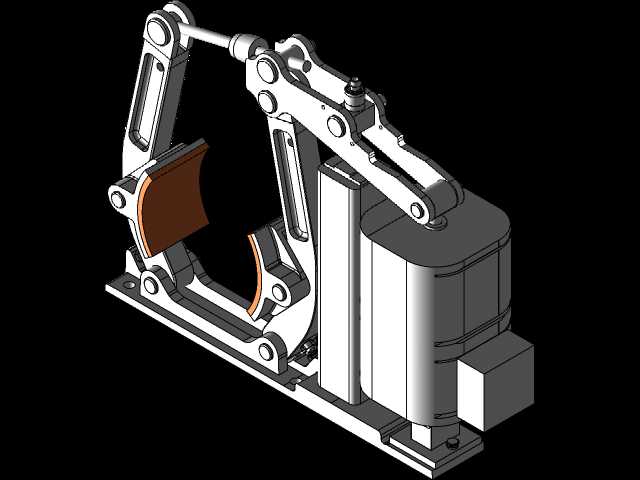

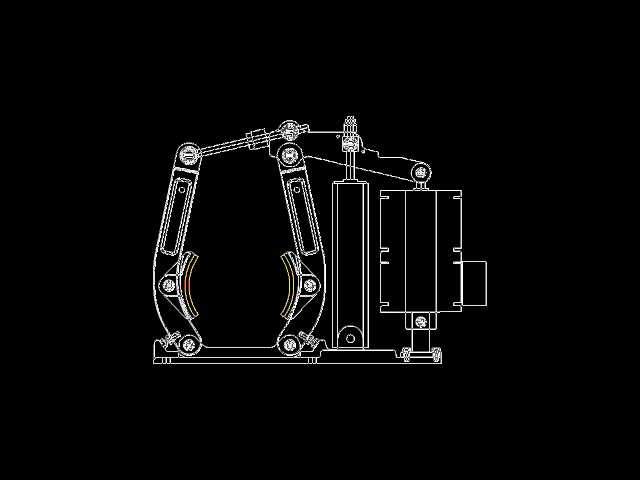

　　从结构设计逻辑来看，整个装置采用对称式连杆铰接布局，两侧抱闸臂通过底座上的铰接支点实现同步开合，铰接位置全部采用耐磨衬套配合销轴的连接形式，既保证了开合动作的顺畅度，也预留了长期磨损后的维修更换空间，无需整体更换臂架结构。驱动部分采用直装式的电磁驱动单元，直接布置在其中一侧臂架的端部，通过推杆传递驱动力，省去了额外的传动连杆，减少了传动间隙带来的制动响应延迟，同时驱动单元的安装位置与抱闸臂的受力方向同轴，避免了额外的偏载力矩作用在铰接点上，延长了铰接部件的使用寿命。闸瓦部分采用弧形摩擦片结构，弧度与200mm直径的制动轮完全匹配，抱合时摩擦面能够实现全弧面接触，比局部接触的制动结构受力更均匀，单位面积压强更低，摩擦片的磨损速度更慢，也减少了制动过程中的局部应力集中问题。摩擦片通过可拆卸的压板固定在闸瓦座上，现场更换时无需拆解整个连杆机构，只需要松开压板螺栓即可完成摩擦片的更换，大幅降低了设备运维的时间成本。

　　从安装边界来看，整个装置的底座采用平直安装面设计，预留了对应规格的螺栓安装孔，安装时需要保证制动装置的中心与传动机构的制动轮中心同轴，两侧闸瓦张开后的间隙需要调整到均匀一致，避免单侧间隙过小导致运行中拖磨发热。设计时充分考虑了不同安装场景的适配性，连杆上预留了间隙调整螺栓，可以根据实际使用的摩擦片磨损情况，微调抱闸臂的开合行程，保证制动时的抱合力足够，同时张开时间隙均匀。整个臂架结构采用钢板焊接后加工成型，所有铰接孔的位置度公差控制在0.1mm以内，保证两侧臂架动作同步，不会出现一侧先抱合、一侧滞后的情况，避免制动轮受到偏载力导致轴系变形。驱动单元的选型匹配了200mm制动轮所需的制动力矩，弹簧力的设计经过校核，既能够保证额定载荷下的制动可靠性，也不会因为制动力过大导致制动轮表面出现过度磨损、甚至传动机构过载的问题。在实际选型配套时，需要注意制动轮的直径必须与闸瓦的弧度匹配，安装底座的平面度需要满足安装要求，避免安装后出现臂架卡滞、动作不畅的问题。同时整个装置的外形尺寸紧凑，驱动单元与臂架集成布置，不会占用过多的安装空间，适合在起重机端梁、升降机传动座这类空间相对紧凑的位置安装。铰接点的润滑通道在设计时就做了预留，日常运维时可以直接通过注油点加注润滑脂，无需拆解销轴即可完成润滑保养，减少了运维的工作量。闸瓦的摩擦材料选用了耐高温的耐磨材质，在连续制动产生高温的情况下，依然能够保持稳定的摩擦系数，不会因为高温出现摩擦系数骤降导致制动失效的问题，适配重载频繁启停的工况需求。
