PINTSCH BUBENZER 400mm鼓式制动器结构

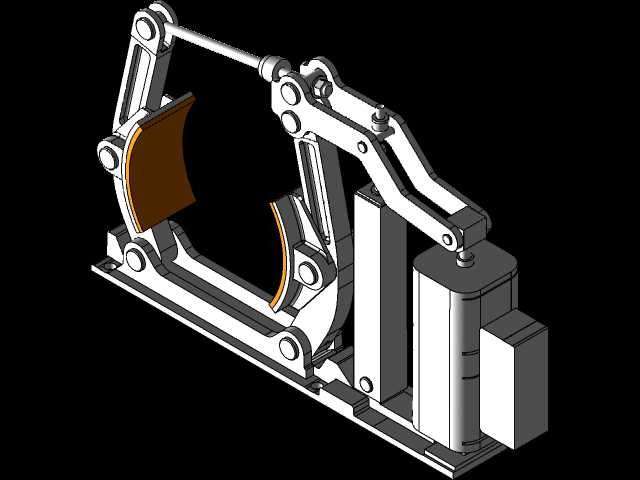

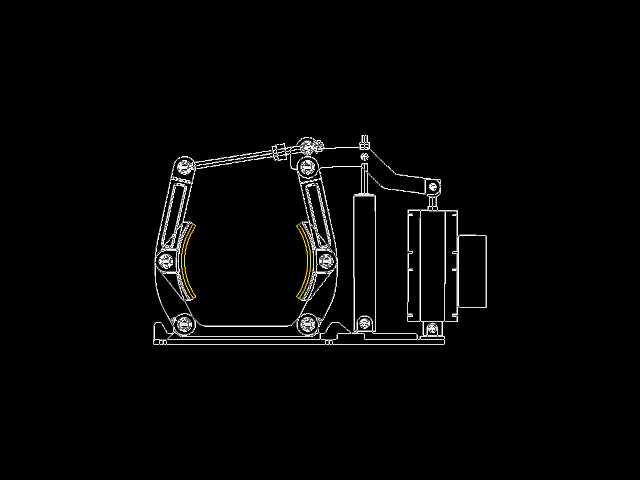

　　在起重机械、施工升降机、矿山提升设备的传动系统末端，鼓式制动器始终是保障载荷悬停、紧急止停的核心安全部件，这款适配400mm制动鼓直径的电力液压鼓式制动器，常被配置在桥式起重机起升机构、施工升降机驱动卷筒、港口门机变幅机构的高速轴侧，直接承担额定载荷下的静态持重、动态减速、故障急停功能，其制动可靠性直接决定整套设备的作业安全等级。从结构设计逻辑来看，整套机构采用对称式杠杆力放大结构，两侧制动臂通过底部铰接支座固定在安装底座上，臂体上端通过可调式拉杆连接，保证两侧闸瓦开合动作同步，避免单侧偏磨导致的制动力矩衰减；驱动单元采用集成式电力液压推动器，通电时推动器内部活塞杆向上顶出，通过三角杠杆板带动两侧制动臂向外张开，

　　闸瓦与制动鼓脱离接触，传动系统可正常运转；断电时推动器内部弹簧快速复位，通过杠杆机构将弹簧力放大后传递到两侧闸瓦，抱紧制动鼓产生足够摩擦力矩实现制动，这种失效安全型设计符合起重设备的安全规范要求，即动力中断时自动触发制动，避免载荷溜坠风险。闸瓦部分采用弧形摩擦衬垫设计，衬垫曲率与400mm直径制动鼓完全贴合，接触面积占比不低于80%，保证制动时摩擦面受力均匀，减少局部过热导致的摩擦系数衰减；衬垫通过可拆卸压块固定在闸瓦支架上，磨损到极限位置时可直接更换衬垫，无需拆卸整套制动臂，降低现场维护工作量。安装边界方面，整套制动器的底座采用标准化螺栓孔布局，适配主流400mm制动鼓的减速机高速轴安装位，

　　安装时需保证制动臂铰接孔轴线与制动鼓轴线平行度误差不超过0.1mm/100mm，两侧闸瓦与制动鼓的间隙在开闸状态下保持均匀，单侧间隙控制在0.8-1.2mm区间，避免带闸运行导致的衬垫异常磨损。杠杆铰接点全部采用自润滑轴承衬套，可在长期往复摆动工况下减少铰接磨损，无需频繁加注润滑脂，适配港口、矿山等多粉尘、少维护的作业场景；推动器的接线盒采用防水防尘结构，可适应户外露天作业的环境要求。在实际选型匹配时，需根据传动系统的额定制动力矩、制动轮直径、安装空间尺寸确认适配性，这款制动器的杠杆比经过精确计算，在匹配对应规格推动器时可输出稳定的额定制动力矩，满足不同吨位起重设备的制动需求；建模过程中对所有铰接点的运动间隙做了还原，

　　可直接用于运动仿真验证，模拟开闸、抱闸过程中的机构运动轨迹，检查是否存在运动干涉，也可用于设备整机的虚拟装配，确认制动器与周边减速机、电机、机架的安装间隙是否符合要求。从结构细节来看，拉杆两端采用正反螺纹调节结构，可通过旋转拉杆精确调整两侧闸瓦的初始间隙，补偿衬垫磨损带来的间隙变化，保证制动力矩长期稳定；制动臂采用箱型焊接结构，在保证足够结构刚度的前提下控制整体重量，减少推动器的驱动负载；底座上设置有复位弹簧的导向结构，避免弹簧伸缩过程中出现偏斜，保证制动力传递路径同轴。在起重设备起升机构中，这类制动器通常配置在减速机输入轴侧，即电机与减速机之间的高速轴上，高速轴扭矩小，所需制动力矩更低，可缩小制动器的整体规格，降低设备成本；而在一些大吨位起升机构中，也会在卷筒侧的低速轴上配置同规格制动器作为二级安全制动，避免传动链断裂导致的载荷坠落。在升降机应用场景中，制动器直接安装在驱动卷筒的轴端，配合驱动电机实现吊笼的启停控制，平层时可保证吊笼稳定停靠在指定楼层，不会出现滑移；急停工况下可在规定距离内将吊笼制动停止，满足施工升降机的安全规范要求。建模时对所有零部件的装配关系做了精准还原，包括铰接点的销轴连接、衬垫与闸瓦的固定连接、推动器与杠杆板的连接关系，可直接导出工程图用于生产参考，也可用于教学演示鼓式制动器的工作原理，帮助结构设计人员理解杠杆增力机构的设计逻辑、电力液压制动器的动作流程。
