PINTSCH BUBENZER 315mm鼓式制动器结构

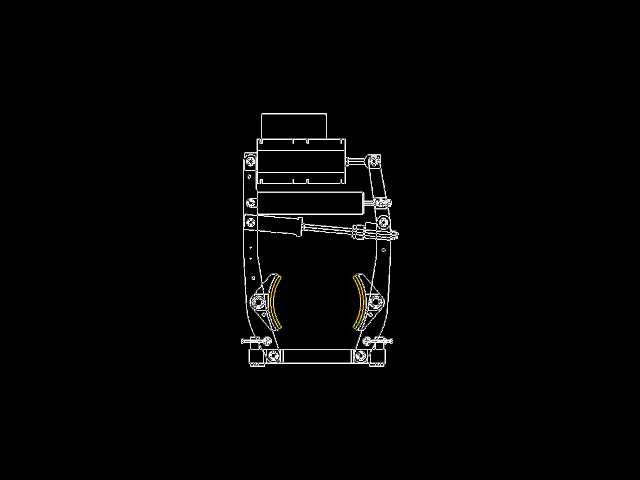

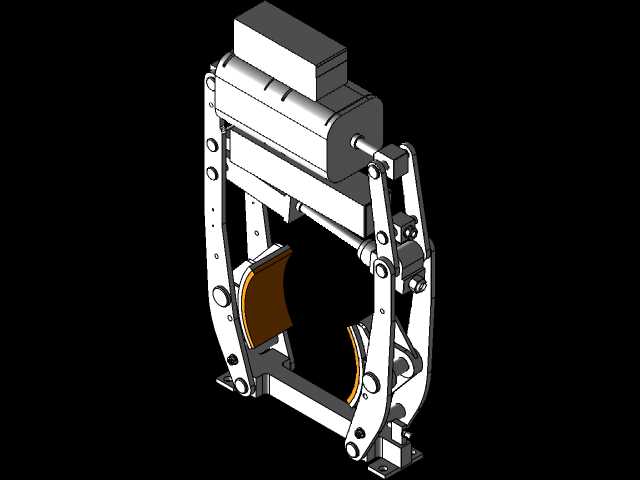

　　这款鼓式制动装置的制动轮直径为315mm，常被配置在桥式起重机起升机构、门式起重机大车运行机构、施工升降机驱动端、矿用提升绞车卷筒侧等需要可靠减速与驻车的传动链路中，作为动力切断后负载保持、运行过程减速制动的核心执行部件，直接关系到重载作业场景下的设备运行安全，避免溜钩、滑行等危险工况出现。从结构设计逻辑来看，该装置采用对称式杠杆力放大结构，上部的驱动单元输出直线推力后，通过两侧铰接的连杆组将力同步传递到两侧的制动臂上，驱动臂端的弧形闸瓦向中间的制动轮表面贴合，依靠闸瓦摩擦衬垫与制动轮接触面的摩擦力矩，抵消传动端的转动动能，实现减速或停驻动作。两侧连杆的铰接点均配置了耐磨衬套，降低长期往复摆动带来的铰接磨损，

　　同时在连杆上设置了行程调节结构，可根据摩擦衬垫的磨损量调整闸瓦与制动轮的初始间隙，避免间隙过大导致制动响应滞后、制动力矩不足，或是间隙过小出现闸瓦拖磨、制动轮异常发热的问题。闸瓦部分采用弧形曲面设计，曲率与315mm直径的制动轮完全匹配，保证贴合时接触面积达到设计要求，摩擦衬垫通过沉头紧固件固定在闸瓦基座上，磨损到极限厚度后可快速拆卸更换，无需整体拆解制动臂结构，降低现场维护的工作量。安装边界方面，该制动器的底座采用下置式安装结构，预留的安装孔位匹配通用起重设备的机架安装标准，安装时需要保证两侧制动臂的对称中心与制动轮的轴向中心完全重合，偏差控制在允许范围内才能保证两侧闸瓦均匀贴合，避免偏磨导致制动力矩衰减。

　　上部驱动单元的接线端预留了标准接线空间，适配工业现场常见的供电与控制接线需求，驱动单元的外壳采用密封结构，可适应车间、户外堆场等多粉尘、轻度潮湿的作业环境，避免粉尘进入驱动内部导致动作卡滞。在实际选型适配时，需要匹配对应直径的制动轮，同时根据传动端的最大制动力矩需求确认该型号的额定制动力矩是否满足工况要求，安装过程中需要逐一检查各铰接点的转动灵活性，避免装配过紧导致制动释放不到位，调试时需要分别测试额定负载下的动制动距离与静负载下的驻车可靠性，反复调整连杆调节螺栓的位置，直到制动响应速度、制动力矩均符合设备运行的安全规范要求。日常运维过程中，需要定期检查摩擦衬垫的磨损厚度，当衬垫磨损到标识的极限位置时及时更换，

　　同时定期向铰接点加注润滑脂，检查各紧固件的防松状态，避免长期震动导致螺栓松动影响结构稳定性，还要注意观察制动轮表面的磨损情况，若出现深度划痕、表面硬化等问题要及时处理，保证摩擦接触面的摩擦系数稳定，确保制动动作可靠。
