双吸泵体Ⅱ实心边缘结构设计

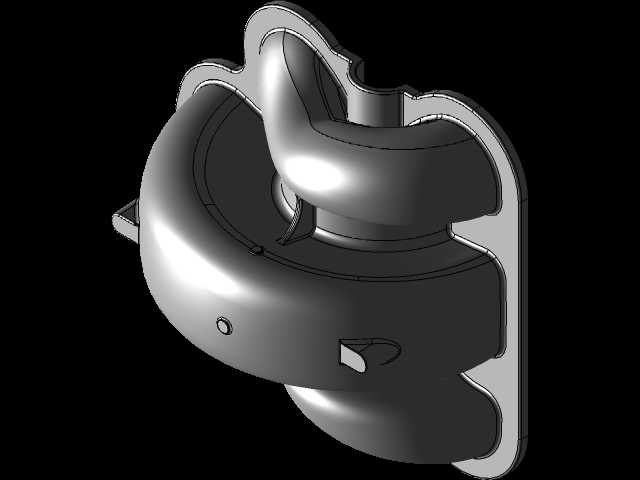

　　在市政供水、电厂循环水、大型灌区输水、暖通空调循环系统等大流量输水工况中，双吸离心泵是应用占比最高的水力输送设备，其核心承压与过流部件就是双吸泵体，该结构件的设计合理性直接决定整泵的运行效率、振动水平与服役寿命。这款双吸泵体Ⅱ采用中开式实心边缘结构，区别于薄壁卷焊或普通铸造的泵壳结构，其法兰边缘做了整圈实心加厚设计，在中开面密封区域预留了足够的螺栓排布空间与密封压紧余量，可有效避免大流量工况下泵体承压变形导致的密封面泄漏问题。

　　从实际应用场景来看，这类带实心边缘的双吸泵体多用于中高扬程、输送介质含少量固体颗粒的工况，比如水厂取水口的原水输送、钢厂循环冷却水系统、热网首站的大流量输水环节，这类场景对泵体的承压稳定性、抗汽蚀性能要求较高，普通薄壁泵壳在长期交变水压作用下容易在法兰根部出现应力集中开裂，而实心边缘结构通过加大中开面的结构刚度，可将螺栓预紧力均匀分散到整个密封面，避免局部应力集中导致的壳体损伤。

　　在功能特性层面，该泵体的流道采用双蜗壳对称布局，内部流道做了顺滑过渡处理，从叶轮出口到泵体出口的扩散段采用等流速变化设计，可有效降低水力损失，减少流体在泵壳内的湍流脉动，进而降低泵组运行时的振动与噪声。泵体上预留的小孔为排气与测压接口，在泵组启动前可通过该接口排尽泵腔内的空气，避免气缚现象，运行过程中也可外接压力传感器监测泵腔压力，判断运行工况是否偏离设计点。侧面的异形凸台为轴承箱安装定位面，加工时需保证该面与泵体叶轮腔的同轴度，避免叶轮装配后出现偏磨。

　　从设计思路来看，这款泵体的建模过程优先保证过流流道的水力型线准确性，先通过水力设计确定蜗壳的各个断面面积，再通过曲面放样构建光滑的流道曲面，之后向外偏移壁厚生成壳体基础结构，中开面位置的实心边缘是在基础壳体上做加厚拉伸，同时根据螺栓排布要求设计螺栓过孔与密封槽位置。建模过程中需重点关注流道与进出口法兰的过渡位置，避免出现锐角或截面突变，否则会在该位置产生局部涡流，不仅降低泵的运行效率，还会诱发局部汽蚀，缩短泵体使用寿命。

　　关于外形尺寸与安装边界，该泵体的进出口采用水平同轴线布局，符合常规双吸泵的管路安装规范，中开法兰的螺栓孔采用跨中排布方式，可适配标准的中开泵密封垫片，安装时无需额外调整管路位置。泵体底部的支脚做了加强筋设计，可承受整泵的重量与运行时的管路载荷，支脚上的安装孔位需与标准泵组底座的安装尺寸匹配，保证安装时无需额外加工底座。实心边缘的厚度经过刚度校核，在1.5倍设计压力的水压试验下，密封面的变形量控制在密封垫片的允许压缩回弹范围内，可保证长期运行无泄漏。

　　在实际建模与生产适配过程中，这类泵体的铸造拔模斜度需根据铸造工艺做合理设置，流道部分的型芯需做定位结构，避免铸造时型芯偏移导致流道壁厚不均。实心边缘位置需考虑铸造时的补缩通道，避免出现缩孔缩松等铸造缺陷，影响壳体的承压能力。对于结构设计人员来说，这类泵体建模时不能只关注外观形状，需结合铸造工艺、机加工工艺、装配要求做综合考量，比如密封面的加工余量预留、螺栓孔的锪平尺寸、吊装孔的位置设置，都需要在三维建模阶段就考虑到位，避免后续生产过程中出现干涉或工艺无法实现的问题。

　　在设备选型适配时，这款泵体可适配对应规格的双吸叶轮、轴组件与密封部件，组装后的双吸泵可实现大流量、平稳输水的需求，相比单吸泵，双吸结构的叶轮进口对称布置，可平衡轴向力，减少轴承的轴向载荷，延长轴承的使用寿命。泵体的实心边缘结构也使得泵组在现场维护时更加方便，需要检修叶轮或密封时，只需拆开中开面的连接螺栓即可吊起泵盖，无需拆卸进出口管路，大幅降低现场维护的工作量与停机时间。
